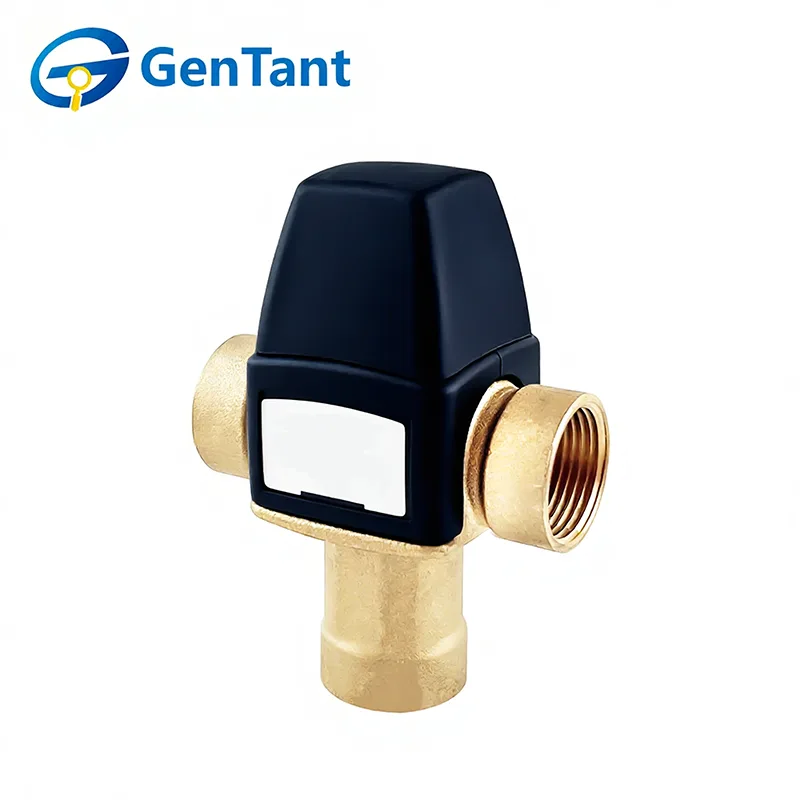

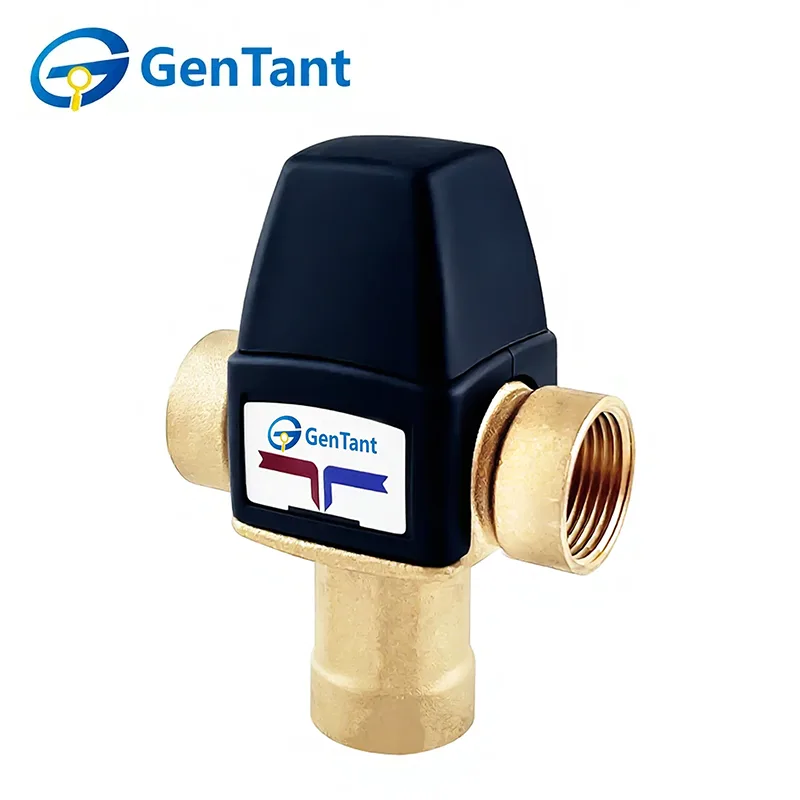

Válvula mezcladora termostática con salida de agua inferior
GenTant, un fabricante profesional de válvulas de control de temperatura desde hace más de dos décadas, suministra válvulas mezcladoras termostáticas de precisión con salida de agua inferior a nivel mundial. Lo invitamos a revisar nuestros datos técnicos, solicitar muestras o analizar las necesidades de su aplicación para comprar soluciones confiables y rentables para sus proyectos.
Nuestras válvulas robustas (que utilizan latón CW617N) mezclan automáticamente agua fría y caliente para garantizar temperaturas seguras y estables para los sistemas de agua caliente sanitaria (ACS) y calefacción por suelo radiante, previniendo eficazmente los riesgos de quemaduras. Diseñada para ofrecer alta precisión (±2 ℃） y durabilidad, la válvula mezcladora termostática GenTant con salida de agua inferior es especificada por ingenieros de todo el mundo.
Característica y aplicación del producto
1.1. La válvula mezcladora termostática GenTant con salida de agua inferior está diseñada para mantener una temperatura determinada del líquido en sistemas de agua caliente sanitaria (ACS) y sistemas de calefacción por suelo radiante.
1.2. Las válvulas mezcladoras termostáticas están equipadas con un sistema de seguridad contra quemaduras con agua hirviendo (la válvula cierra el flujo del líquido mezclado si no hay suministro de agua fría).
1.3. La temperatura constante del agua mezclada se establece mediante la perilla de ajuste de la válvula dentro del rango de temperatura establecido.
especificaciones técnicas
|
NO |
Característica |
Valor |
|
1 |
Temperatura máxima del fluido de trabajo, °С |
95 |
|
2 |
Presión máxima de trabajo, bar |
10 |
|
3 |
Presión diferencial máxima, bar |
2 |
|
4 |
Precisión, °С |
±2 |
|
5 |
Rango de temperatura, °С |
30-65 |
|
6 |
Medio de trabajo |
Agua, solución acuosa de glicoles con una concentración de hasta el 40%. |
|
7 |
Presión de trabajo recomendada, bar |
1-5 |
|
8 |
Diámetro nominal, mm |
15-20 |
|
9 |
Caudal nominal, m³/h |
1,8 -2,0 |

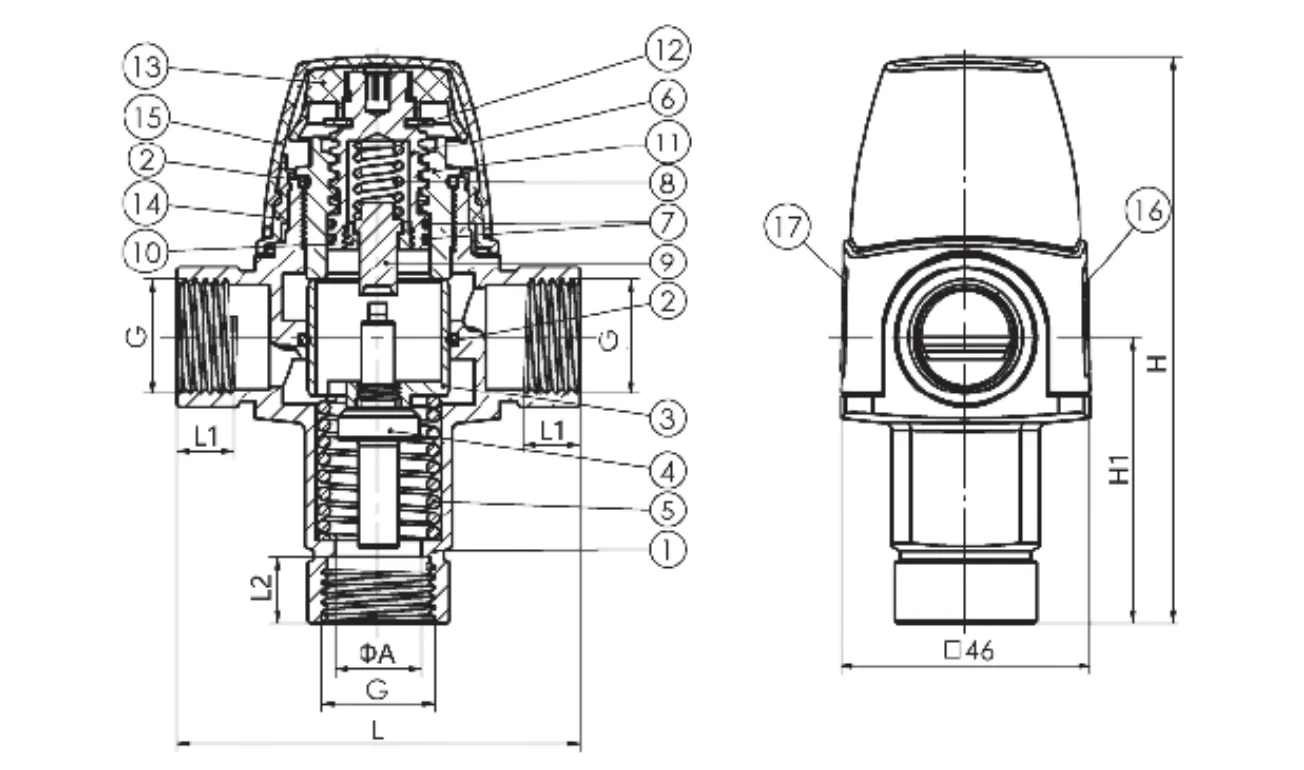

Diseño de producto y materiales.
Válvula mezcladora termostática con salida de agua inferior (Rosca Hembra)
|
№ |
Nombre del artículo |
Cantidad, piezas |
Material |
|
1 |
Cuerpo de válvula |
1 |
CW617N |
|
2 |
junta tórica |
2 |
EPDM |
|
3 |
Pistón |
1 |
CW617N |
|
4 |
Termoelemento |
1 |
H62+CW617N+S304 |
|
5 |
Primavera |
1 |
S304-WPB |
|
6 |
Tornillo de ajuste |
1 |
CW617N |
|
7 |
junta tórica |
2 |
EPDM |
|
8 |
Primavera |
1 |
S304-WPB |
|
9 |
Provenir |
1 |
CW617N |
|
10 |
Guía de potencia |
1 |
CW617N |
|
11 |
asiento de válvula |
1 |
CW617N |
|
12 |
Anillo de retención |
1 |
S304 |
|
13 |
Carcasa de válvula |
1 |
NYLON |
|
14 |
Perilla de ajuste |
1 |
NYLON |
|
15 |
Tapa protectora |
1 |
NYLON |
|
16 |
Etiqueta engomada |
1 |
- |
|
17 |
Etiqueta engomada |
1 |
- |
Dimensiones
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Peso, gramos |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Válvula mezcladora termostática con salida de agua inferior (Rosca Macho)
|
№ |
Nombre del artículo |
Cantidad, piezas |
Material |
|
1 |
Cuerpo de válvula |
1 |
CW617N |
|
2 |
junta tórica |
2 |
EPDM |
|
3 |
Pistón |
1 |
CW617N |
|
4 |
Termoelemento |
1 |
H62+CW617N+S304 |
|
5 |
Primavera |
1 |
S304-WPB |
|
6 |
Tornillo de ajuste |
1 |
CW617N |
|
7 |
junta tórica |
2 |
EPDM |
|
8 |
Primavera |
1 |
S304-WPB |
|
9 |
Provenir |
1 |
CW617N |
|
10 |
Guía de potencia |
1 |
CW617N |
|
11 |
asiento de válvula |
1 |
CW617N |
|
12 |
Anillo de retención |
1 |
S304 |
|
13 |
Carcasa de válvula |
1 |
NYLON |
|
14 |
Perilla de ajuste |
1 |
NYLON |
|
15 |
Tapa protectora |
1 |
NYLON |
|
16 |
Etiqueta engomada |
1 |
- |
|
17 |
Etiqueta engomada |
1 |
- |
Dimensiones
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Peso, gramos |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Instrucciones de instalación y funcionamiento.
3.1. Para garantizar el correcto funcionamiento de la válvula mezcladora termostática, es necesario asegurarse de que no haya contaminantes en la tubería antes de la instalación. Se recomienda instalar un filtro en la entrada del sistema.
3.2. El cuerpo del mezclador indica (ver figura a continuación):
entrada de agua caliente de color rojo;
entrada de agua fría de color azul;
Salida de agua mixta con rojo-azul.

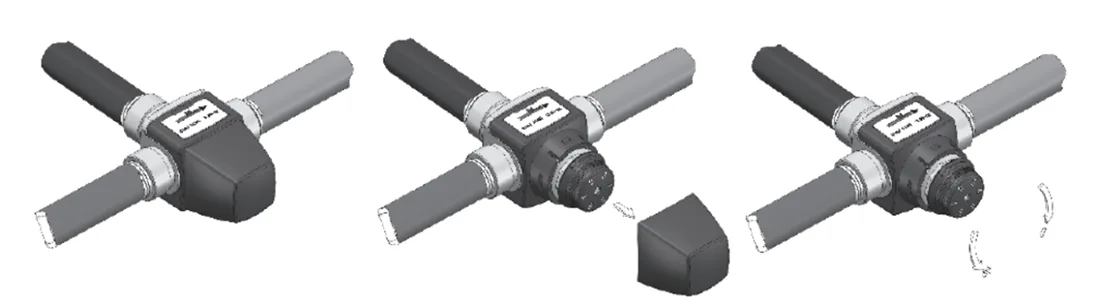

3.3. La temperatura del agua a la salida de la válvula mezcladora termostática se ajusta mediante la perilla de ajuste de acuerdo con la siguiente tabla.
|
Posición del mango |
Temperatura de mezcla, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. No se permite el uso de llaves de palanca durante la instalación de la válvula.
3.5. Las conexiones roscadas deben realizarse utilizando FUM (material sellador fluoroplástico) o hilo de poliamida para plomería como materiales selladores.
3.6. Al instalar la válvula, no exceda los valores de torque especificados en la tabla:
|
Hilo, pulgadas |
Par máximo (rosca), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

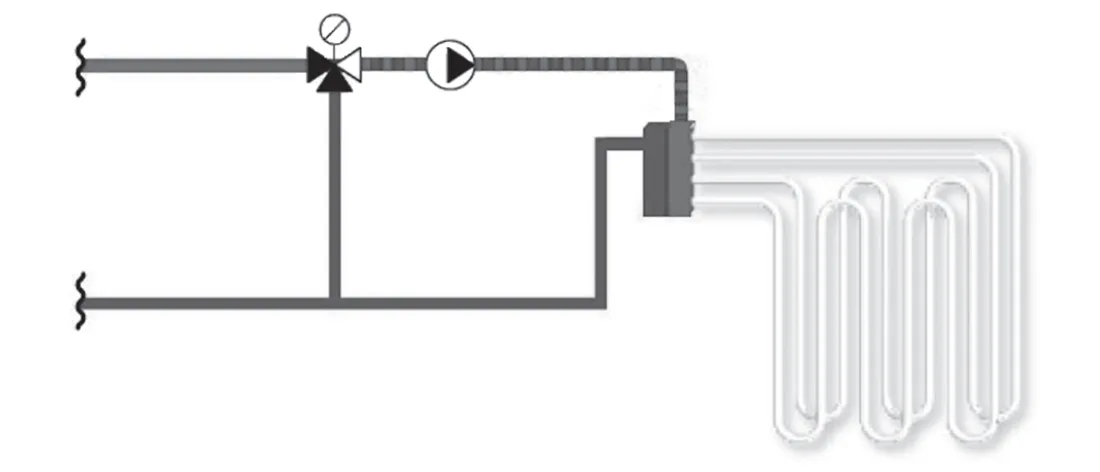

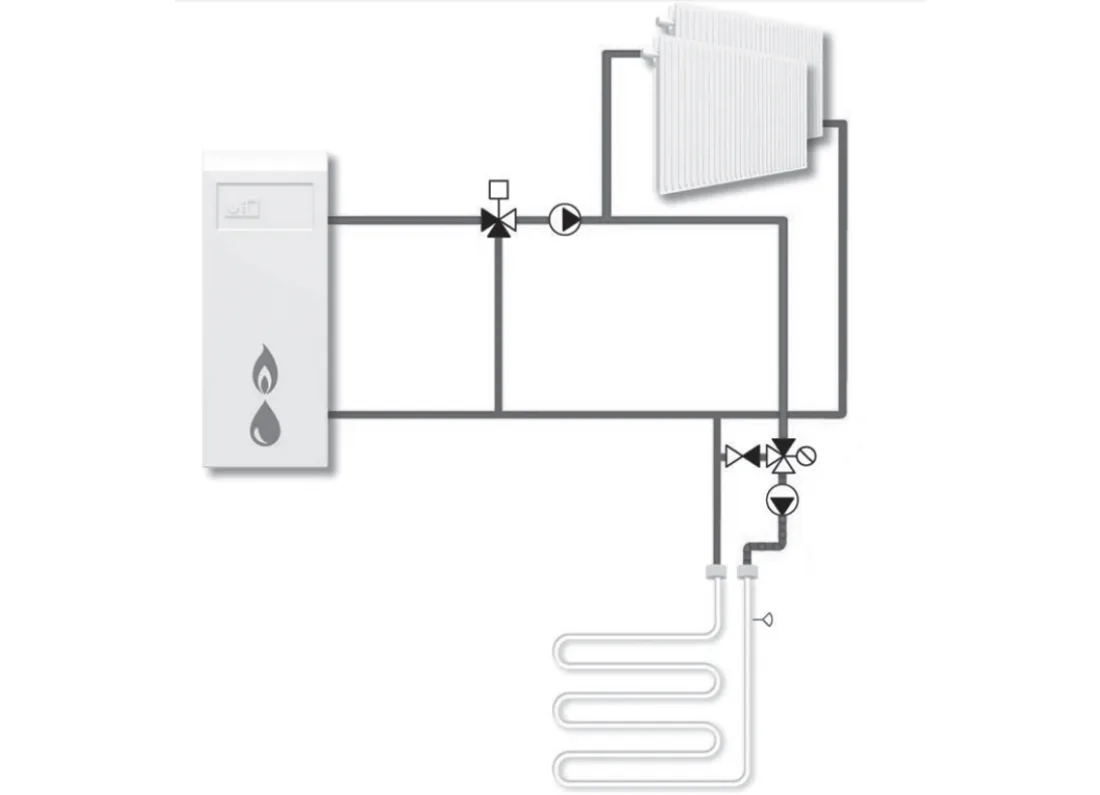

3.7. Ejemplos de esquemas de instalación de ACS (Agua Caliente Sanitaria) y calefacción mediante válvulas mezcladoras termostáticas:
Ejemplo 1
Ejemplo 2

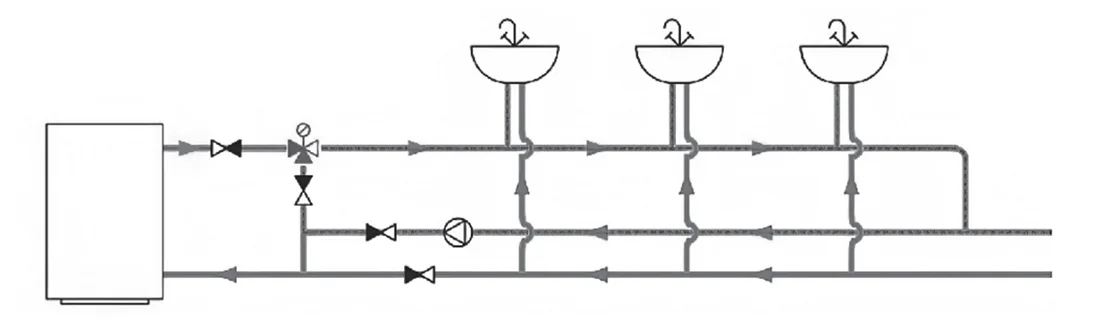

Ejemplo de ACS
Operación y mantenimiento técnico.
4.1. La válvula mezcladora termostática debe funcionar a la presión y temperatura especificadas en la tabla de especificaciones técnicas.
4.2. La reparación y sustitución de la válvula está permitida únicamente cuando se haya drenado el fluido caloportador.
