Válvula de control de presión diferencial

Diseñadas para brindar precisión y durabilidad, las válvulas GenTant son fáciles de integrar, lo que las convierte en la opción preferida de ingenieros y gerentes de proyectos en todo el mundo. Estamos comprometidos a brindar un servicio excepcional y soluciones personalizadas, ofreciendo productos de alta calidad a precios razonables para mayoristas. Lo invitamos a solicitar documentación técnica, explorar nuestra diversa gama de productos y consultar con nuestro equipo para satisfacer las necesidades de su proyecto. Asóciese con GenTant para mejorar el rendimiento y la longevidad de su sistema.

Característica y aplicación del producto

La válvula de control de presión diferencial está diseñada para sistemas hidrónicos de circuito cerrado para mantener automáticamente una presión diferencial constante entre las líneas de suministro y retorno. Al responder proporcionalmente a las variaciones del flujo, estabiliza la presión del sistema, evita la velocidad excesiva del flujo y elimina eficazmente el ruido de las tuberías. La válvula funciona en combinación con una válvula de equilibrio estático a través de tubos de impulso de cobre, lo que garantiza una regulación precisa del flujo y un equilibrio de presión. Su construcción robusta con presión nominal PN16 garantiza confiabilidad a largo plazo. La válvula admite orientaciones de instalación flexibles, ofrece memoria de punto de ajuste y permite un aislamiento parcial sin alterar otros componentes del sistema, lo que garantiza la eficiencia energética y un mayor confort térmico.

Las válvulas de control de presión diferencial se utilizan ampliamente en sistemas HVAC de flujo variable, como redes de circulación de agua fría y agua caliente. Son ideales para aplicaciones que involucran válvulas de control termostáticas, unidades fan coil y ramas terminales donde ocurren cambios frecuentes de flujo. Al mantener una presión diferencial estable entre las ramas, la válvula mejora la estabilidad del sistema, reduce el tiempo de puesta en servicio y garantiza un funcionamiento silencioso y eficiente en edificios comerciales, complejos residenciales, hospitales e instalaciones industriales.

Sus principales casos de uso incluyen:

Sistemas de calefacción urbana y elevadores: se utilizan para estabilizar la presión en diferentes zonas o elevadores verticales en edificios de gran escala, evitando las fluctuaciones de flujo causadas por la apertura o cierre de otros ramales.

Sistemas de calderas de condensación: Protege la caldera manteniendo las condiciones de presión necesarias para optimizar la eficiencia de condensación y garantizar un caudal estable a través del intercambiador de calor.

Sistemas combinados de calor y energía (CHP): regula la presión entre las líneas de suministro y retorno para garantizar que la unidad de cogeneración funcione dentro de sus parámetros hidráulicos óptimos, evitando desbordes o presión insuficiente.

Parámetro del producto (especificación)

Rango de temperatura: -5 a 110°C

Presión máxima de trabajo: 16 bar

Presión diferencial máxima: 2 bar

Presión diferencial máxima a través del diafragma: 6 bar

Rango de configuración: 5–30 kPa (50–300 mbar)

Precisión: ±15%

Tubo de impulso de cobre: ​​1/8" × 1/8" × 1m (con adaptador/casquillo de 1/4")

Tipo de conexión roscada

DN15(1/2＂),DN20(3/4＂),DN25(1＂)

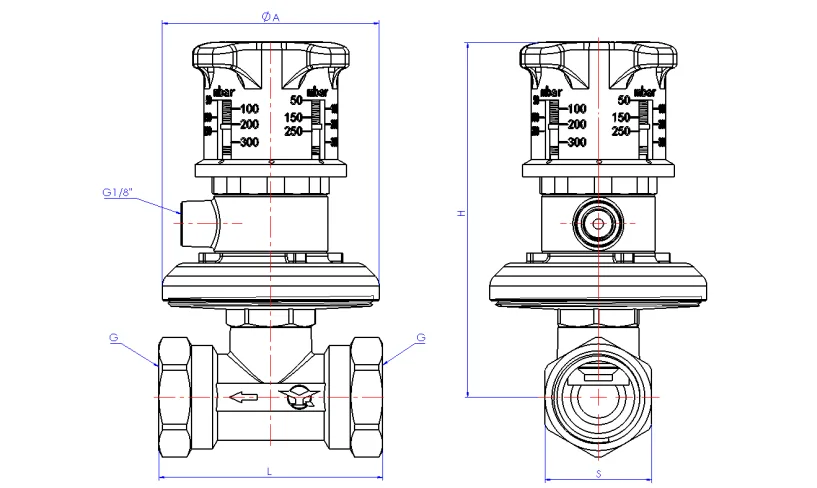

Dimensión del producto

Pautas de operación

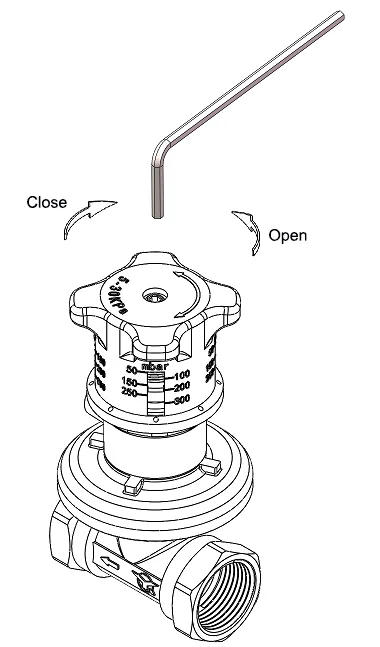

Operación de cierre de válvula

Con una llave Allen de 3 mm (llave hexagonal), insértela en el casquillo hexagonal en el centro del volante. Gírelo en el sentido de las agujas del reloj para mover el tapón de la válvula interna y cerrar el canal de flujo.

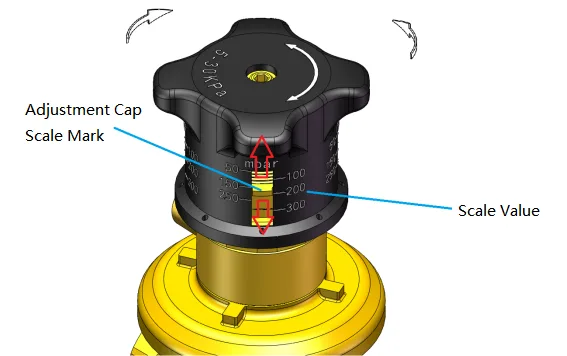

Operación de ajuste de presión diferencial

Gire el volante de ajuste con la mano para mover la tapa de ajuste interna hacia arriba o hacia abajo. Alinee la tapa con el valor de escala deseado en el volante; Los valores de la escala están calibrados en mbar.
