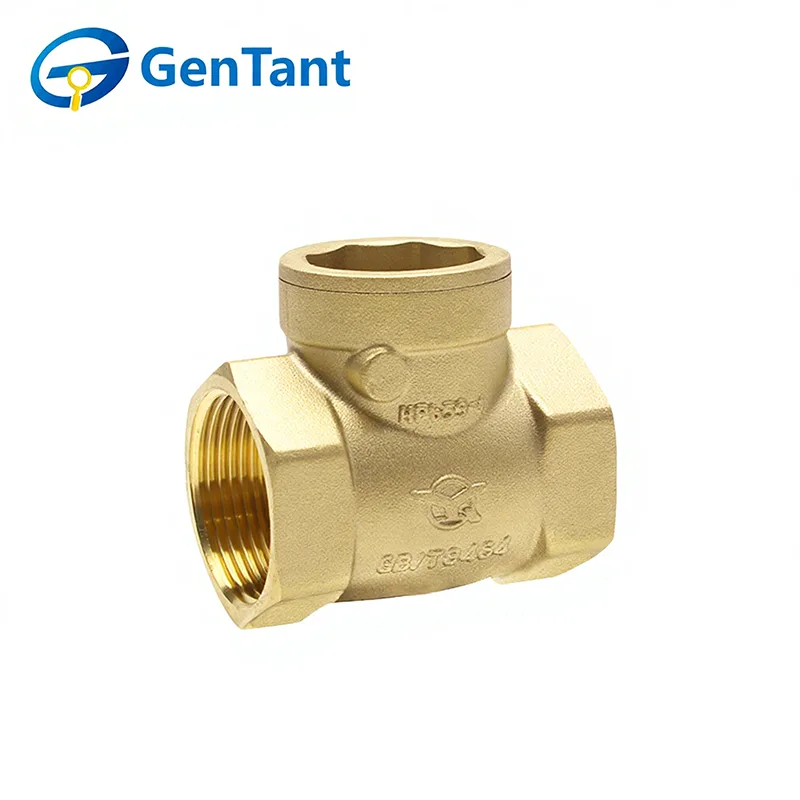

Válvula de retención horizontal

La válvula de retención horizontal es un dispositivo crítico de control de flujo diseñado para permitir el flujo de fluido en una dirección y al mismo tiempo evitar automáticamente el flujo inverso o contraflujo dentro de un sistema de tuberías. Su función principal es proteger bombas, compresores y otros equipos sensibles de daños causados ​​por aumentos repentinos de presión o circulación inversa cuando se detiene el flujo. Al garantizar el flujo unidireccional, mantiene la eficiencia del sistema, previene el golpe de ariete y salvaguarda la integridad del proceso en aplicaciones que van desde el suministro de agua y sistemas HVAC hasta el procesamiento industrial y el riego. Diseñado específicamente para la instalación de tuberías horizontales, su mecanismo interno compacto y la orientación del cuerpo están optimizados para ahorrar espacio y un funcionamiento confiable en condiciones de presión variadas.

Característica y aplicación del producto

Solicitud

Una válvula de retención horizontal de cobre, también conocida como válvula unidireccional o válvula de retención, funciona para evitar el reflujo del medio dentro de las tuberías. La válvula inferior de la tubería de succión de una bomba de agua también se considera un tipo de válvula de retención. Se trata de válvulas automáticas, donde los componentes de apertura y cierre dependen del flujo y la fuerza del propio medio. Se utilizan principalmente en tuberías que requieren que el medio fluya en una sola dirección, evitando accidentes causados ​​por flujo inverso.

Característica

Material y proceso: fabricado con material de cobre de alta calidad mediante un proceso de forjado en caliente.

Medio de trabajo: Adecuado para diversos medios, incluidos agua, petróleo y gas.

Temperatura de trabajo: Operacional dentro de un rango de temperatura de -10°C a ≤120°C.

Presión Máxima de Trabajo: Diseñado para soportar una presión de trabajo máxima permitida (PN) de 16bar.

Parámetro del producto

Tipo de conexión roscada

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Material principal

①Cuerpo de válvula, tapa de válvula, placa de válvula: HPb59-1

② Elemento de sellado: caucho de silicona

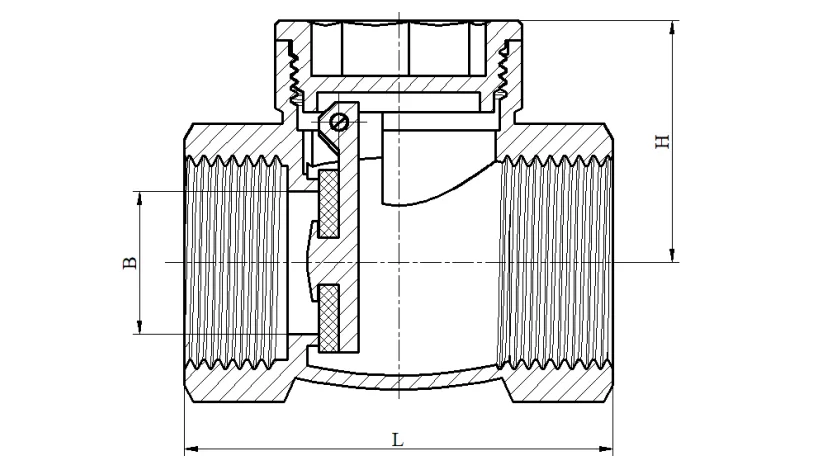

Dimensión del producto

Instrucciones de instalación y funcionamiento.

1. Las válvulas de retención de elevación directa deben instalarse en tuberías horizontales; Las válvulas de retención de elevación vertical generalmente se instalan en tuberías verticales, con el medio fluyendo de abajo hacia arriba.

2.La posición de instalación de las válvulas de retención oscilantes no está restringida; Generalmente se instalan en tuberías horizontales, pero también se pueden instalar en tuberías verticales o inclinadas.

3. Al instalar, asegúrese de que la dirección del flujo del medio sea consistente con la flecha indicada en el cuerpo de la válvula.

Mantenimiento

1.Limpieza periódica. Para evitar la influencia de impurezas y sedimentos en la tubería sobre la válvula de retención, es necesario limpiar periódicamente la válvula de retención horizontal totalmente de cobre y el interior de la tubería.

2.Tenga en cuenta la alternancia de operaciones con agua fría y caliente. Abrir y cerrar con frecuencia la válvula de retención causará daños, por lo que se debe evitar alternar operaciones de agua fría y caliente.

3.Tenga en cuenta la presión. Cuando se utiliza la válvula de retención horizontal totalmente de cobre, se debe prestar atención a la situación de presión dentro de la tubería, ya que una presión excesivamente alta tendrá un efecto adverso en la válvula de retención. En resumen, la válvula de retención horizontal totalmente de cobre es un dispositivo de uso común en sistemas de tuberías y su uso y mantenimiento son muy simples y fáciles. En el uso real, los usuarios deben operar y mantener de acuerdo con los requisitos anteriores para garantizar el efecto de uso.
