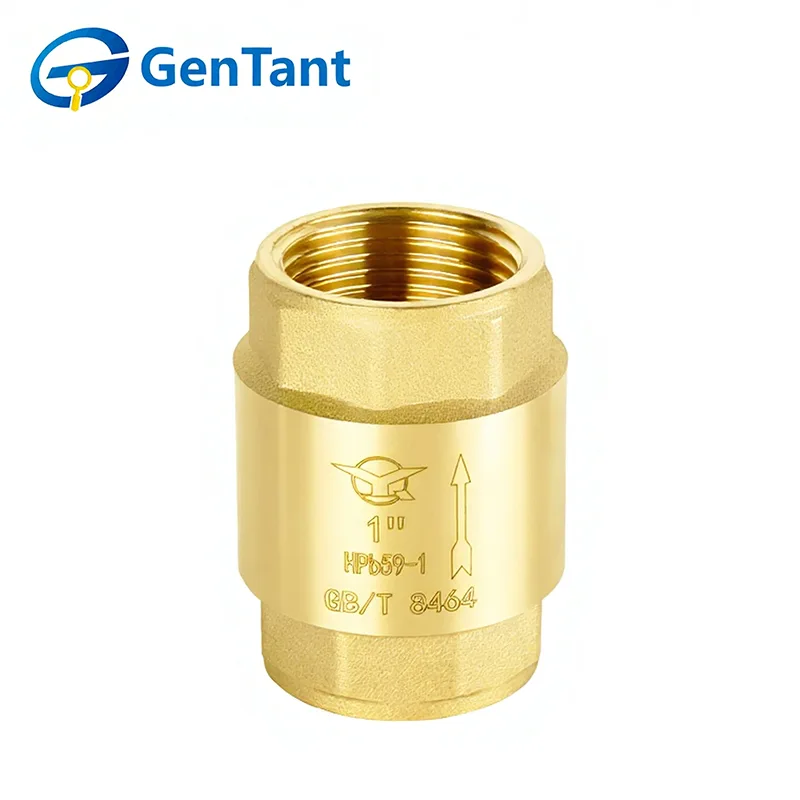

Válvula de retención de resorte

Una válvula de retención con resorte es un dispositivo crítico de control de flujo unidireccional que utiliza un mecanismo de resorte interno para garantizar un sellado confiable y una respuesta rápida. Su función principal es permitir automáticamente el flujo de fluido o gas en una dirección y al mismo tiempo evitar el flujo inverso o contraflujo. Cuando la presión directa supera la fuerza del resorte calibrado, el disco de la válvula se abre; cuando el flujo se detiene o intenta revertirse, el resorte inmediatamente empuja el disco contra el asiento, creando un sello hermético. Esta rápida acción protege las bombas, los compresores y los sistemas de tuberías de los daños causados ​​por golpes de ariete, aumentos repentinos de presión y contaminación por flujo inverso. Es esencial para mantener la integridad del sistema en aplicaciones que van desde el suministro de agua y HVAC hasta el procesamiento industrial y el riego.

Característica y aplicación del producto

La válvula de retención con resorte es una válvula automática que permite que el fluido fluya en una dirección mientras evita el reflujo, utilizando un disco con resorte para una operación rápida y confiable. Su diseño compacto, sellado hermético y baja caída de presión lo hacen adecuado para sistemas de tuberías de agua, HVAC y industriales. Ampliamente utilizado en bombas, tuberías y protección de equipos, garantiza la seguridad del sistema, previene el golpe de ariete y mantiene un flujo estable.

Parámetro del producto

1. Presión nominal: 1,6 MPa

2. Medio de trabajo: agua, gases no corrosivos y no inflamables

3. Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

4. La rosca cumple con el estándar ISO228.

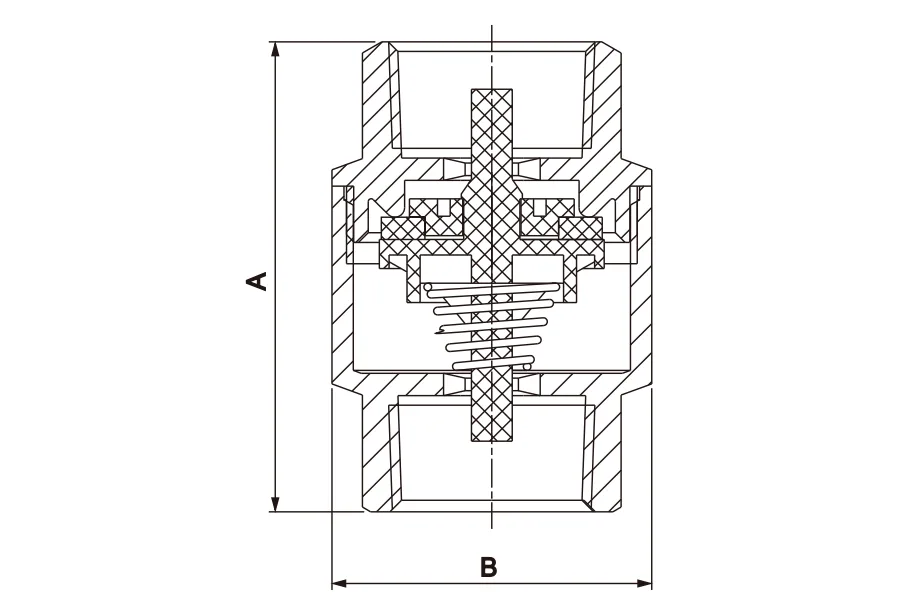

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

Nota 1: La válvula de retención con resorte se puede instalar en tuberías horizontales o verticales con flujo ascendente, o en orientaciones intermedias, siempre que el pasador de bisagra en las válvulas de retención tipo oscilante permanezca horizontal. Instale válvulas de retención a una distancia adecuada de las salidas de la bomba u otras fuentes de flujo turbulento. Consulte el boletín técnico correspondiente para obtener más detalles.

Nota 2: Algunas válvulas de retención con resorte pueden incluir un embalaje interno para proteger el disco durante el envío. Retire todo el material de embalaje antes de la instalación.

Instrucciones de funcionamiento

Las válvulas de retención funcionan automáticamente y no requieren intervención manual.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen: conjunto de disco, soporte y bisagra.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.

Mantenimiento

1.Limpieza periódica. Para evitar la influencia de impurezas y sedimentos en la tubería sobre la válvula de retención, es necesario limpiar periódicamente la válvula de retención horizontal totalmente de cobre y el interior de la tubería.

2.Tenga en cuenta la alternancia de operaciones con agua fría y caliente. Abrir y cerrar con frecuencia la válvula de retención causará daños, por lo que se debe evitar alternar operaciones de agua fría y caliente.

3.Tenga en cuenta la presión. Cuando se utiliza la válvula de retención horizontal totalmente de cobre, se debe prestar atención a la situación de presión dentro de la tubería, ya que una presión excesivamente alta tendrá un efecto adverso en la válvula de retención. En resumen, la válvula de retención horizontal totalmente de cobre es un dispositivo de uso común en sistemas de tuberías y su uso y mantenimiento son muy simples y fáciles. En el uso real, los usuarios deben operar y mantener de acuerdo con los requisitos anteriores para garantizar el efecto de uso.
