Introducción a las válvulas de equilibrio comunes en sistemas HVAC

Los edificios representan aproximadamente el 40% del consumo mundial de energía, entre los cuales los sistemas HVAC (calefacción, ventilación y aire acondicionado) consumen más del 40% del uso de energía de los edificios. Para lograr edificios con bajas emisiones de carbono y energéticamente eficientes, la gestión optimizada de los sistemas HVAC es de gran importancia.

Existe una demanda creciente de sistemas HVAC de alta eficiencia y ahorro de energía que mantengan el confort interior y la salud ambiental, además de facilitar la reducción de las emisiones de carbono en los edificios. La optimización del flujo hidráulico sirve como método central para reducir el consumo de energía de los sistemas HVAC y mejorar la eficiencia operativa general y el rendimiento de los edificios.

Válvulas de equilibrioestán especialmente diseñados para distribuir un flujo preciso a áreas designadas en el momento óptimo, logrando un equilibrio hidráulico confiable dentro de los sistemas de agua. A continuación, presentaremos varias válvulas de equilibrio convencionales fabricadas porGenTantepara aplicaciones de climatización.

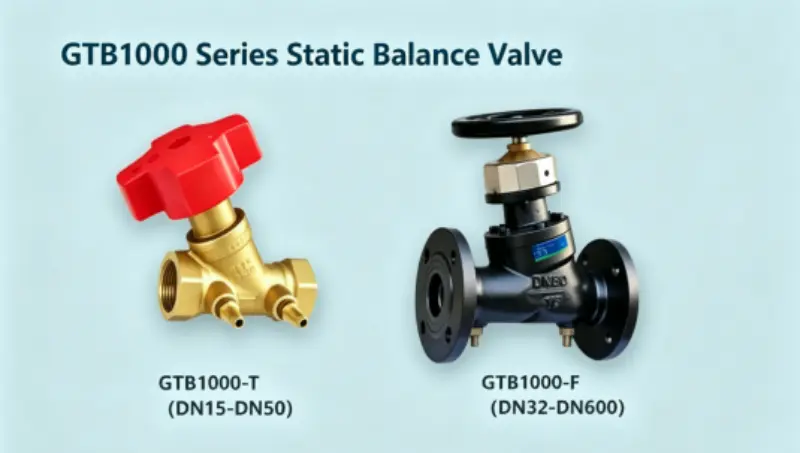

1. Válvula de equilibrio estático GTB1000

La válvula de equilibrio estático GTB1000 se aplica ampliamente en sistemas centrales de aire acondicionado y calefacción. Equipada con dispositivos de puesta en marcha profesionales, esta válvula permite una prerregulación precisa in situ del flujo del sistema de agua. Garantiza que la relación de flujo de cada circuito derivado sea consistente con el requisito de flujo diseñado, manteniendo un equilibrio hidráulico estático óptimo para todo el sistema de tuberías.

· Aplicable para equilibrio de flujo en sistemas de agua de flujo constante de aplicaciones de calefacción o refrigeración;

· Con función de cierre, se puede utilizar como alternativa a una válvula de globo;

· Equipado con función de bloqueo de carrera y puertos de prueba de presión;

· Apto para instalación en tuberías de impulsión o retorno.

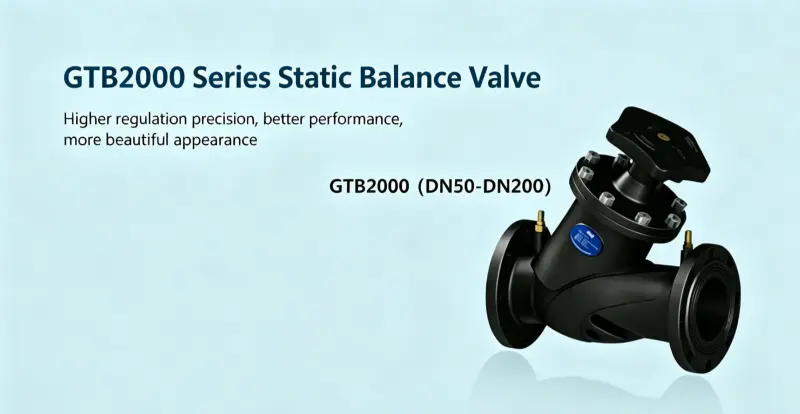

2. Válvula de equilibrio estático serie GTB2000

Diseñada para sistemas centrales de aire acondicionado y calefacción, la válvula de equilibrio estático de la serie GTB2000 admite una prerregulación precisa del flujo en el sitio con herramientas de puesta en servicio dedicadas. En comparación con los modelos convencionales, esta serie presenta una mayor precisión de regulación, un rendimiento mejorado y una apariencia estética aerodinámica. Sincroniza efectivamente el flujo real de cada rama con el flujo diseñado para lograr un equilibrio hidráulico estático estable.

· Con características de flujo de igual porcentaje

· Con función de cierre, puede reemplazar una válvula de globo

· Con función de bloqueo de carrera y puertos de prueba de presión

· Apto para instalación en tuberías de impulsión o retorno.

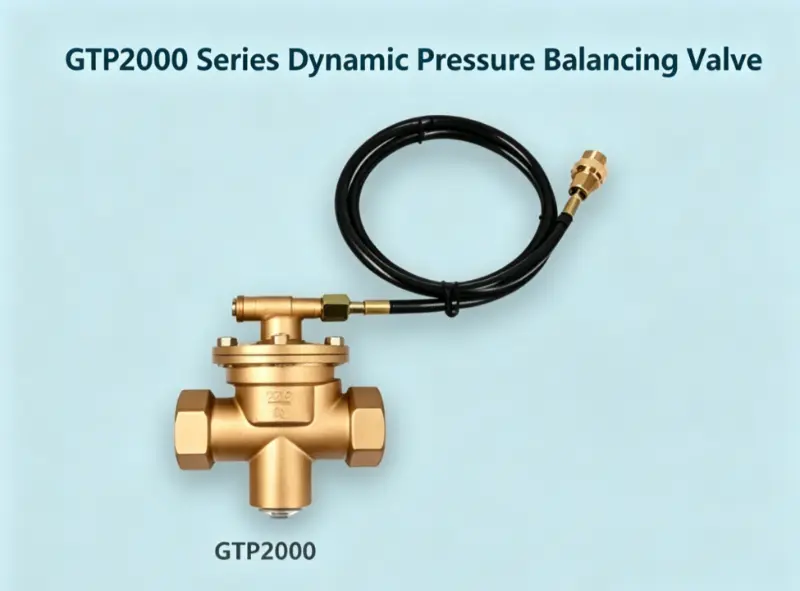

3. Válvula de equilibrio de presión diferencial dinámica serie GTP2000

La válvula de equilibrio dinámico de presión diferencial serie GTP2000 está diseñada para sistemas centrales de aire acondicionado y calefacción. Controla constantemente la presión diferencial entre los equipos terminales y las válvulas de control, eliminando la interferencia causada por las fluctuaciones de presión del sistema. Esta válvula estabiliza el flujo de tuberías secundarias y evita eficazmente las fluctuaciones de temperatura de los equipos terminales HVAC.

· Mantiene una presión diferencial constante en todo el sistema controlado;

· Apoya la regulación autónoma dentro del sistema controlado;

· Presenta un diseño avanzado de regulación de presión continua, que ofrece una relación de control de presión diferencial de hasta 25:1;

· Absorbe las fluctuaciones de presión de la red externa;

· Incorpora función antiobstrucción automática.

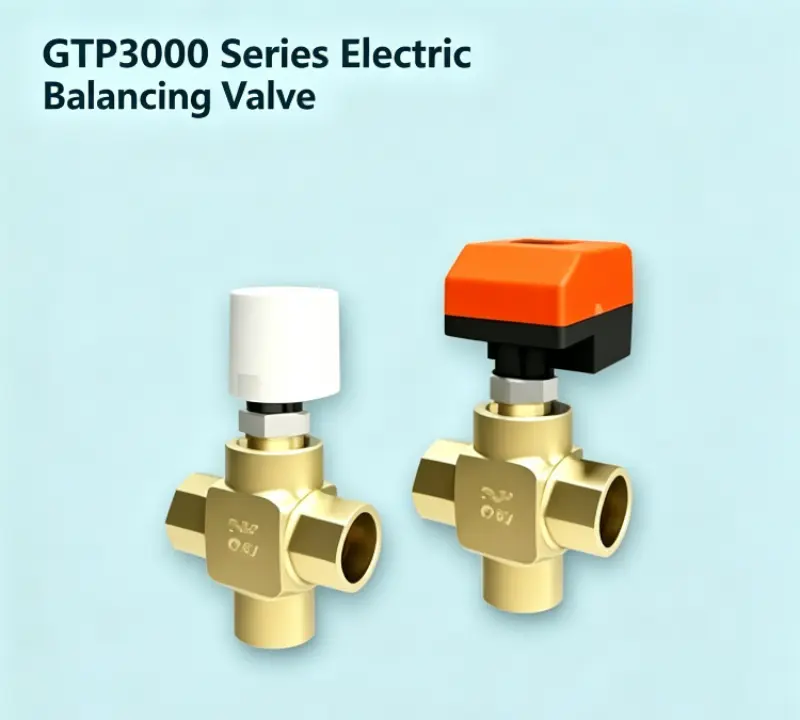

4. Válvula de equilibrio eléctrica serie GTP3000

Al integrar funciones de equilibrio dinámico y regulación de flujo, la válvula de equilibrio eléctrico serie GTP3000 ofrece un flujo constante independientemente de las variaciones de presión del sistema dentro de su rango de trabajo. Después de configurar la apertura de la válvula de acuerdo con las demandas de flujo reales, el carrete interno ajusta automáticamente el canal de flujo variable para mantener un flujo estable.

Con una estructura rígida innovadora, esta válvula de equilibrio eléctrica supera los defectos inherentes de las válvulas tradicionales de tipo diafragma, como la vida útil corta y el rango de regulación limitado. El carrete calibrado con precisión garantiza una desviación del flujo dentro de ±5%, logrando un control hidráulico altamente preciso y confiable.

·  Integra funciones dinámicas de equilibrio y regulación en una sola unidad;

·  No se requiere puesta en marcha in situ, lo que reduce los costos de mano de obra;

· Presenta una estructura rígida innovadora para una larga vida útil y un amplio rango de regulación;

· El carrete calibrado con precisión mantiene la desviación del flujo dentro de ±5 %;

·  No se necesita un diseño de reequilibrio cuando cambia el sistema.
