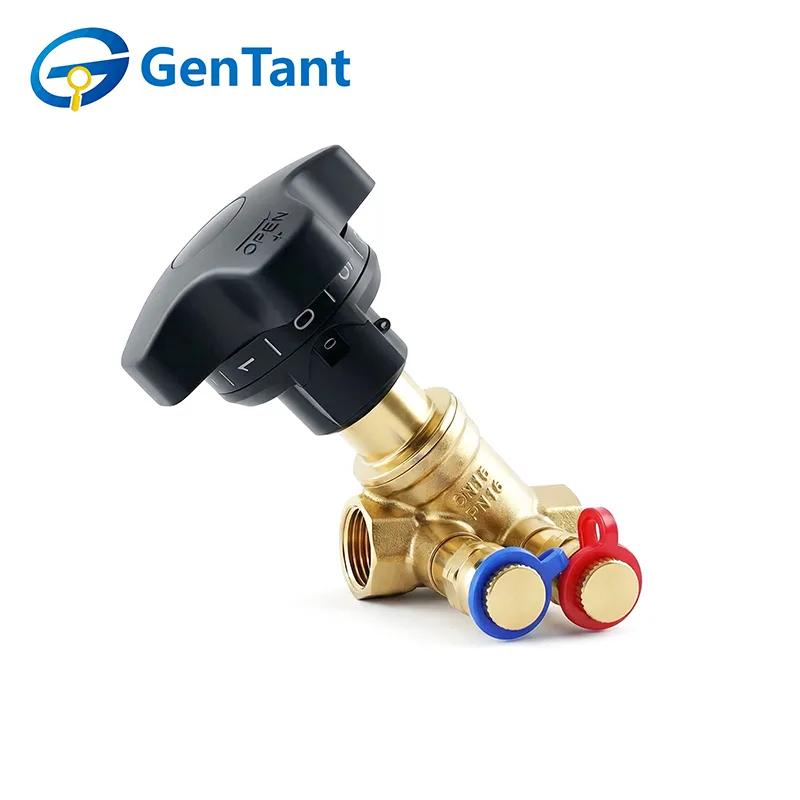

¿Por qué es importante una válvula de equilibrio estático para la eficiencia de HVAC?

A medida que los edificios modernos ponen mayor énfasis en el confort térmico, la eficiencia energética y el funcionamiento estable de HVAC, el equilibrio del sistema hidrónico se ha convertido en una importante consideración de ingeniería. AVálvula de equilibrio estáticoayuda a regular y verificar el flujo de agua dentro de las ramas individuales, lo que permite a los ingenieros distribuir agua de calefacción o refrigeración de manera más consistente en todo el sistema. Un equilibrio hidráulico adecuado puede reducir las desviaciones del flujo, mejorar el rendimiento de la unidad terminal y respaldar un funcionamiento más predecible en diferentes zonas.

La creciente complejidad de los edificios comerciales, desarrollos residenciales e instalaciones industriales también está aumentando la necesidad de componentes de control hidráulico confiables. En lugar de depender únicamente de la capacidad de la bomba o de los ajustes de control, los ingenieros pueden utilizar equipos de equilibrio seleccionados adecuadamente para establecer las condiciones de flujo previstas en toda la red. Este enfoque proporciona una base práctica para un rendimiento HVAC eficiente y estable.

Por qué es importante el equilibrio hidráulico en los sistemas HVAC modernos

Un sistema HVAC hidrónico depende de la circulación controlada de agua para transferir energía de calefacción o refrigeración entre el equipo central y las unidades terminales. Cuando la red de distribución no está adecuadamente equilibrada, algunos ramales pueden recibir un caudal excesivo mientras que otros reciben un caudal insuficiente. Estas diferencias pueden crear temperaturas desiguales, demanda innecesaria de bombas y dificultades para mantener condiciones interiores consistentes.

El equilibrio hidráulico aborda estas variaciones regulando la resistencia dentro de los circuitos individuales. Una vez que se establece la condición de flujo adecuada, el agua se puede distribuir de manera más predecible a través del sistema. Esto es especialmente valioso en instalaciones con múltiples ramales, diferentes longitudes de tubería, diferentes cargas terminales o resistencia hidráulica cambiante.

Abordar la distribución desigual del flujo

El desequilibrio del flujo puede ocurrir por muchas razones. Las diferencias en la geometría de la tubería, la disposición de los accesorios, la resistencia de la unidad terminal y la longitud de las ramas influyen en cómo se mueve el agua a través de una red hidrónica. Sin medidas de equilibrio adecuadas, el agua tiende naturalmente a favorecer los caminos con menor resistencia.

Esto puede complicar la puesta en marcha y provocar quejas persistentes sobre la comodidad después de que un sistema se haya puesto en servicio. Los componentes de equilibrio configurados correctamente brindan a los ingenieros un medio para ajustar la resistencia de la rama y acercar el flujo medido al requisito de diseño.

• Distribución más consistente:El ajuste adecuado ayuda a proporcionar un flujo adecuado a diferentes circuitos.
• Rendimiento mejorado del terminal:El flujo de agua correcto favorece una transferencia de calor más estable en los serpentines y otras unidades terminales.
• Mejor puesta en marcha:Las condiciones hidráulicas medibles hacen que el ajuste del sistema sea más estructurado y repetible.
• Reducción de la inestabilidad operativa:Los circuitos equilibrados pueden ayudar a minimizar los efectos de un flujo derivado excesivo o insuficiente.

Cómo el equilibrio mecánico apoya la puesta en servicio del sistema

La puesta en marcha es una etapa esencial en la ejecución del proyecto HVAC porque el rendimiento del equipo instalado depende de qué tan bien el sistema completo coincida con su intención de diseño. Los planos pueden especificar las condiciones de flujo objetivo, pero las condiciones reales del sitio pueden diferir debido a las tolerancias de instalación, la selección de equipos y las variaciones en la resistencia del sistema.

Un enfoque de equilibrio estático ofrece a los ingenieros de puesta en servicio un método práctico para ajustar circuitos individuales. La válvula crea una resistencia controlable que se puede configurar de acuerdo con la condición hidráulica requerida. Con el equipo de medición y los procedimientos de puesta en servicio adecuados, los técnicos pueden evaluar el flujo real y realizar ajustes cuando sea necesario.

La medición y el ajuste trabajan juntos

El equilibrio efectivo no es simplemente cuestión de instalar una válvula en la tubería. El componente debe seleccionarse, instalarse, ponerse en servicio y documentarse correctamente. La medición es particularmente importante porque la inspección visual por sí sola no puede determinar si un circuito hidrónico está recibiendo el flujo previsto.

Cuando se utiliza un componente de equilibrio con métodos adecuados de medición de flujo o presión diferencial, los ingenieros pueden establecer una relación más clara entre la posición de la válvula y el rendimiento del sistema. Esta información también se puede conservar como parte de la documentación de puesta en servicio para futuros mantenimiento y resolución de problemas.

Factores de diseño que los ingenieros deben considerar

Seleccionar un componente de equilibrio requiere más que verificar el tamaño de la conexión. Los ingenieros deben considerar las características de todo el circuito hidrónico, incluido el flujo requerido, la presión diferencial disponible, la configuración de la tubería, las condiciones del fluido y los requisitos operativos del equipo conectado.

La válvula seleccionada debe proporcionar un rango de ajuste apropiado para la aplicación. Su construcción interna también debe ser compatible con el fluido de trabajo y el entorno operativo esperado. El tamaño correcto es esencial porque una válvula inadecuada puede dificultar el ajuste preciso o introducir una pérdida de presión innecesaria en el sistema.

Requisitos de selección e instalación de válvulas

La calidad de la instalación puede tener un efecto significativo en la precisión del equilibrio. La válvula debe ubicarse de acuerdo con las recomendaciones de instalación del fabricante, con suficiente acceso para la puesta en servicio y el servicio futuro. Las tuberías circundantes también deben disponerse para minimizar las condiciones que podrían interferir con una medición confiable.

Los ingenieros deberían considerar la accesibilidad en la etapa de diseño en lugar de tratar el mantenimiento como una ocurrencia tardía. Un componente técnicamente adecuado pero de difícil acceso puede aumentar el tiempo de puesta en servicio y complicar futuros ajustes del sistema.

• Requisito de flujo:La válvula debe corresponder a la demanda hidráulica del circuito.
• Condición de presión:Se debe considerar la presión diferencial disponible durante la selección y puesta en servicio.
• Compatibilidad de fluidos:Los materiales deben ser apropiados para la calidad del agua y el entorno operativo.
• Orientación de instalación:La instalación correcta ayuda a respaldar una operación y medición confiables.
• Accesibilidad del servicio:Los ingenieros deben tener suficiente acceso para realizar ajustes, inspecciones y mantenimiento.

Aplicaciones en entornos industriales y de construcción

El equilibrio hidrónico es relevante para una amplia gama de sistemas de calefacción y refrigeración. En edificios comerciales, la distribución equilibrada del agua puede respaldar un rendimiento constante entre diferentes pisos, zonas o áreas funcionales. En desarrollos residenciales, puede ayudar a mantener condiciones más uniformes en apartamentos e instalaciones compartidas.

Los edificios industriales pueden tener requisitos hidráulicos más exigentes porque las áreas de proceso, oficinas, espacios de almacenamiento y zonas de producción pueden operar bajo diferentes condiciones térmicas. Una estrategia de equilibrio cuidadosamente diseñada ayuda a los ingenieros a tener en cuenta estas diferencias mientras mantienen la circulación controlada en toda la red.

Sistemas comerciales de climatización

Los edificios de oficinas, hoteles, hospitales, centros comerciales y otras propiedades comerciales suelen contener extensas redes hidrónicas. Pueden funcionar simultáneamente varias unidades de tratamiento de aire, unidades fan-coil, circuitos de agua enfriada y ramas de calefacción. Por lo tanto, el desequilibrio hidráulico puede tener un efecto notable en la comodidad y el rendimiento del equipo.

Los componentes de equilibrio correctamente puestos en servicio pueden ayudar a que las ramas individuales operen más cerca de las condiciones de flujo previstas. Esto contribuye a una red de distribución más estable y brinda a los equipos de las instalaciones condiciones de referencia más claras al investigar futuros problemas de rendimiento.

Redes Residenciales e Industriales

Los sistemas hidrónicos residenciales pueden requerir un equilibrio entre diferentes apartamentos, pisos o zonas de calefacción. Las instalaciones industriales pueden necesitar control hidráulico en todos los sistemas de enfriamiento de procesos, acondicionamiento ambiental y servicios públicos. Aunque los requisitos operativos difieren, ambas aplicaciones se benefician de una distribución de flujo predecible.

La solución adecuada depende de la arquitectura del sistema y las condiciones de servicio. Por lo tanto, los ingenieros deberían evaluar el circuito completo en lugar de seleccionar componentes únicamente según las dimensiones nominales de la tubería.

Calidad del material y precisión de fabricación

El rendimiento de la válvula está estrechamente relacionado con la calidad del material y la consistencia de la fabricación. Los componentes utilizados en los sistemas hidrónicos deben resistir la exposición continua al agua, cambios de presión, variaciones de temperatura y ajustes mecánicos. Por lo tanto, los materiales fiables y los procesos de producción controlados son importantes para mantener el rendimiento a largo plazo.

El mecanizado de precisión es particularmente relevante para los cuerpos de válvulas y los componentes internos. Las dimensiones precisas ayudan a mantener una calidad de ensamblaje constante y respaldan características de sellado confiables. El tratamiento de la superficie y la selección de materiales también pueden contribuir a la resistencia a la corrosión y la durabilidad en servicio.

Control de calidad desde la materia prima hasta el producto terminado

Un proceso de fabricación profesional debe incluir inspección durante toda la producción en lugar de depender únicamente de las pruebas del producto final. Se puede evaluar la conformidad de los materiales entrantes, mientras que se pueden monitorear los procesos de mecanizado y ensamblaje para identificar desviaciones antes de que los productos lleguen a la etapa de inspección final.

Las pruebas funcionales proporcionan otra capa de verificación. Dependiendo del diseño del producto, los fabricantes pueden evaluar la resistencia a la presión, el rendimiento del sellado, las características del flujo, la precisión dimensional y el comportamiento operativo. Estos procedimientos ayudan a garantizar que las válvulas terminadas cumplan con los requisitos técnicos establecidos.

• La verificación del material entrante respalda una calidad constante de la materia prima.
• La inspección del mecanizado de precisión ayuda a mantener la precisión dimensional.
• Los controles de montaje verifican la correcta integración de los componentes internos.
• Las pruebas de presión y sellado ayudan a identificar posibles riesgos de fugas.
• La verificación funcional respalda un funcionamiento confiable antes del envío.

La ingeniería digital está remodelando el desarrollo de válvulas

El desarrollo de válvulas modernas combina cada vez más la experiencia práctica en fabricación con la ingeniería digital. El diseño asistido por computadora permite a los ingenieros examinar la geometría de los componentes y realizar ajustes de diseño antes de la producción. El análisis computacional puede proporcionar información adicional sobre el comportamiento de los fluidos, la distribución de la presión y las áreas potenciales de resistencia al flujo.

Estas herramientas son particularmente útiles al desarrollar productos para diferentes entornos operativos. La simulación puede ayudar a los ingenieros a evaluar alternativas de diseño, mientras que las pruebas de laboratorio proporcionan validación física de los supuestos de ingeniería. La combinación de estos enfoques crea un proceso de desarrollo más completo.

De la simulación a la validación en laboratorio

Las herramientas de diseño tridimensional pueden respaldar el modelado preciso de componentes y conjuntos de válvulas. Luego, el análisis de ingeniería se puede utilizar para investigar la dinámica de fluidos y el comportamiento estructural. Sin embargo, el análisis digital debería complementar, en lugar de reemplazar, las pruebas físicas.

La validación de laboratorio proporciona evidencia práctica del desempeño del producto en condiciones controladas. La adquisición de datos automatizada puede ayudar a registrar los resultados de las pruebas de manera consistente, lo que permite a los ingenieros revisar las características de rendimiento e identificar oportunidades para seguir mejorando.

Tendencias de la industria hacia una gestión hidrónica eficiente

El desarrollo de edificios energéticamente eficientes está prestando cada vez más atención al sistema hidrónico completo en lugar de a los componentes individuales. Las bombas, válvulas de control, unidades terminales, intercambiadores de calor y dispositivos de equilibrio deben trabajar juntos para lograr el rendimiento previsto.

A medida que la automatización de edificios se vuelve más sofisticada, los ingenieros también prestan mayor atención a la interacción entre las condiciones hidráulicas y las estrategias de control. Un sistema bien equilibrado proporciona una base más estable para el control de la temperatura y la optimización del equipo.

La eficiencia comienza con el diseño adecuado del sistema

La eficiencia energética no se puede lograr a través de un solo componente. Depende del diseño correcto del sistema, la selección adecuada del equipo, la instalación profesional y la puesta en servicio efectiva. El equilibrio hidráulico es una parte de este proceso más amplio, pero puede tener una influencia directa en la eficacia con la que se distribuye el agua a través de la red.

Cuando el flujo es innecesariamente alto en algunos circuitos, es posible que las bombas deban funcionar contra resistencias evitables o que los sistemas de control compensen condiciones que deberían haberse abordado durante la puesta en servicio. Por lo tanto, establecer condiciones apropiadas para las sucursales puede contribuir a una operación general más eficiente.

Por qué es importante la experiencia en ingeniería en la fabricación de válvulas

Diferentes proyectos pueden implicar condiciones de servicio y requisitos técnicos significativamente diferentes. Los estándares regionales, las prácticas de construcción, las características de los fluidos, las preferencias de conexión y las especificaciones específicas de la aplicación pueden influir en la selección de la válvula. Un fabricante capaz debe comprender estas variables y brindar soporte técnico adecuado.

Ningbo Gentant Fluid Technology Co., Ltd. ha desarrollado sus capacidades de fabricación de válvulas a través de una experiencia de largo plazo en la producción de válvulas de latón y tecnología de fluidos. La empresa ofrece una amplia cartera que cubre válvulas de bola, válvulas reductoras de presión, válvulas de equilibrio, válvulas de seguridad, colectores HVAC y otras soluciones de control de fluidos.

Su equipo de ingeniería aplica el diseño tridimensional utilizando AutoCAD y ANSYS, mientras que la tecnología de dinámica de fluidos computacional respalda el análisis del comportamiento de los fluidos durante el desarrollo del producto. Las pruebas de laboratorio con adquisición de datos automatizada respaldan aún más la verificación sistemática del desempeño.

Un enfoque de fabricación centrado en la coherencia

Gentant pone gran énfasis en el control de materiales, la calidad de fabricación, el desarrollo de ingeniería y el servicio profesional. Su cadena de suministro integrada verticalmente respalda un mayor control sobre los procesos de producción, mientras que los procedimientos de calidad establecidos ayudan a mantener la coherencia desde la selección de materiales hasta la inspección del producto terminado.

La empresa también reconoce que las aplicaciones internacionales pueden involucrar diferentes estándares y entornos operativos. Sus capacidades técnicas le permiten responder a requisitos de servicio especiales y especificaciones exigentes manteniendo al mismo tiempo un enfoque práctico en el rendimiento y la confiabilidad.

A medida que las industrias de HVAC y control de fluidos continúen buscando una mayor eficiencia y un funcionamiento más confiable, la importancia de un equilibrio hidráulico preciso seguirá siendo significativa. Un bien diseñadoVálvula de equilibrio estáticopuede proporcionar un control valioso dentro de las redes hidrónicas cuando se selecciona, instala y pone en servicio correctamente.

Para proyectos que buscan fabricación confiable de válvulas, soporte de ingeniería y soluciones orientadas a aplicaciones,Ningbo Gentant Fluid Technology Co., Ltd.ofrece una combinación de experiencia en fabricación, desarrollo técnico, gestión de calidad y servicio receptivo. Su inversión continua en ingeniería y validación de laboratorio posiciona a Gentant como un fabricante capaz con sede en China para aplicaciones modernas de control de fluidos en todo el mundo.
