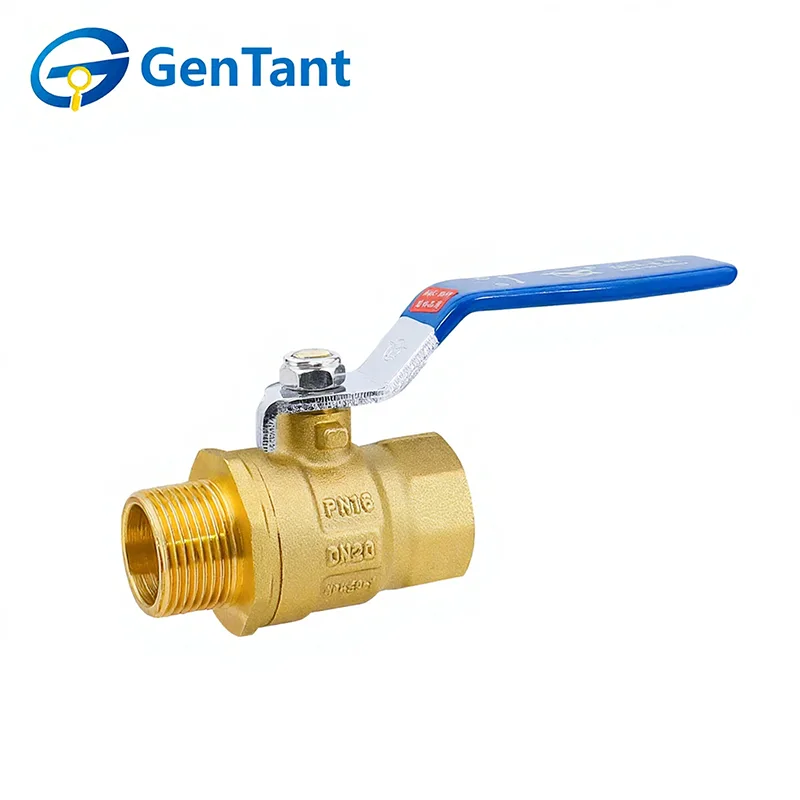

Válvula de bola de rosca macho hembra

Una válvula de bola de rosca macho hembra es una válvula de aislamiento de un cuarto de vuelta muy práctica y versátil diseñada para una conexión flexible dentro de sistemas de tuberías roscadas. Su función principal es proporcionar un control confiable de encendido/apagado del flujo de fluido al girar una bola con un orificio pasante 90 grados. Esta sencilla operación ofrece un flujo total cuando está abierto y un sello positivo cuando está cerrado. La característica definitoria del diseño es una combinación de un extremo roscado macho (externo) y uno hembra (interno), lo que le permite servir como adaptador directo entre tuberías o accesorios con configuraciones diferentes, simplificando la instalación y reduciendo la necesidad de conectores adicionales en aplicaciones de plomería, gas, agua y fluidos industriales.

Característica y aplicación del producto

Las válvulas de bola con rosca macho hembra cuentan con un extremo roscado interno y otro externo, lo que permite una conexión directa y versátil entre diferentes accesorios de tubería y electrodomésticos. Este diseño minimiza la necesidad de adaptadores adicionales, lo que ahorra espacio y reduce los posibles puntos de fuga. Se aplican ampliamente en conexiones de calderas residenciales, instalaciones de medidores de agua y colectores de HVAC. Su rápido funcionamiento de un cuarto de vuelta garantiza un control de flujo eficiente para contratistas e instaladores.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

La rosca cumple con la norma ISO 228.

Dimensión del producto

Características y ventajas del producto

Las válvulas de bola de rosca macho hembra GenTant están diseñadas para un cierre rápido y una activación de flujo confiable.

Material premium: fabricado con latón de alta calidad HPb59-1 (estándar nacional).

Flujo óptimo: Ofrece la menor resistencia al flujo posible (efectivamente cero).

Alto rendimiento: Capaz de soportar altos diferenciales de presión durante el cierre.

Operación rápida: Algunos modelos cuentan con velocidades de apertura/cierre de 0,05 s a 0,1 s, ideal para sistemas automatizados.

Diseño compacto: liviano y que ahorra espacio para una fácil integración en diversas redes de tuberías.

Pautas de instalación

Para garantizar el rendimiento a largo plazo y evitar daños estructurales, la instalación debe ser realizada por profesionales calificados.

Preparación: Asegúrese de que el sistema de tuberías esté limpio. Retire las tapas protectoras e inspeccione los puertos en busca de residuos.

Alineación: Confirme que los tubos de conexión estén perfectamente alineados. Una desalineación excesiva crea tensión en la instalación que puede dañar la válvula.

Herramientas correctas: Utilice una llave o pinzas para tubos con el torque adecuado en la porción hexagonal u octogonal de la válvula más cercana a la rosca que se está apretando. Nunca aplique fuerza en el extremo opuesto, ya que esto podría deformar el cuerpo.

Sellado de roscas: Utilice sellador de PTFE únicamente en las roscas de la tubería. Siga las normas ISO 228 para la longitud de la rosca; no apriete demasiado, ya que "tocar fondo" la rosca puede dañar las superficies de sellado internas.

Soporte del sistema: Proporcione soporte adecuado para evitar que el peso de la tubería ejerza presión sobre la válvula.

Verificación previa al servicio: Verifique que los valores nominales de presión y temperatura coincidan con el sistema y realice un ciclo completo de la válvula (abierta/cerrada) una vez antes de la puesta en servicio.

Instrucciones de funcionamiento

Función: Las válvulas de bola con rosca macho hembra están diseñadas para servicio de encendido/apagado únicamente. Deben mantenerse completamente abiertos o completamente cerrados y no deben usarse para estrangular (regular el flujo).

Mecanismo: Son válvulas bidireccionales. La posición del mango indica la dirección del flujo.

Prevención del golpe de ariete: No cierre la válvula demasiado bruscamente para evitar efectos de "golpe de ariete" (aumentos repentinos de presión).

Uso del mango: Utilice únicamente el mango suministrado de fábrica. Nunca use extensiones para aumentar el apalancamiento, ya que un torque excesivo dañará los componentes internos.

Inspección y mantenimiento

Cuidado general: El mantenimiento regular suele ser innecesario más allá de los ciclos ocasionales y las revisiones del empaque del vástago.

Filtración: Se recomienda encarecidamente instalar un filtro en la entrada del sistema para proteger el sello interno de la válvula.

Control de fugas: Si se produce una fuga en el vástago, apriete la tuerca prensaestopas 1/4 de vuelta en el sentido de las agujas del reloj. La empaquetadura de PTFE está diseñada para compensación.

Advertencia de seguridad: Nunca intente volver a empaquetar o desmontar una válvula mientras el sistema esté presurizado. Alivie siempre la presión primero.

Sin desmontaje: No recomendamos desmontar válvulas de dos piezas para reemplazar piezas, ya que esto generalmente compromete la integridad del cuerpo/cola.
