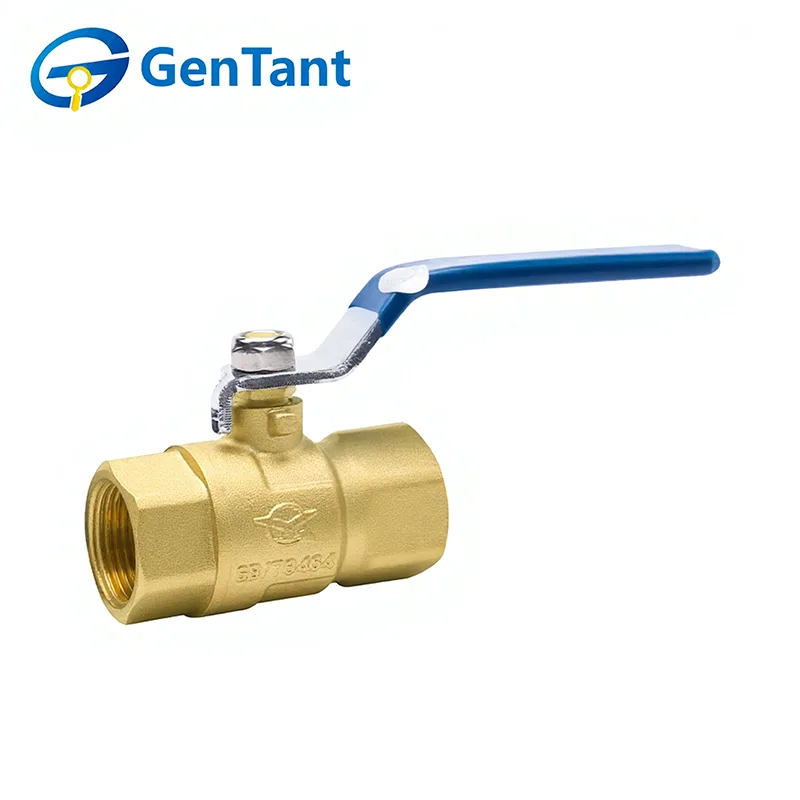

Válvula de bola de rosca hembra extendida

La válvula de bola de rosca hembra extendida es una variación especializada diseñada para aplicaciones que requieren un acceso y operación más fáciles en tuberías aisladas o de difícil acceso. Su función principal refleja la de una válvula de bola estándar: proporciona un control confiable de encendido/apagado de un cuarto de vuelta del flujo de fluido con una caída de presión mínima. La característica definitoria es un conjunto de vástago extendido, que coloca la manija de operación más lejos del cuerpo de la válvula. Esto permite que el actuador sobresalga más allá del aislamiento de tuberías, paneles de pared u otras obstrucciones, lo que permite una operación manual segura y conveniente sin quitar los materiales circundantes. La válvula termina con roscas internas (hembra) para conexión directa a tuberías roscadas externas, ofreciendo un sello seguro y compacto en sistemas industriales, de plomería y calefacción.

Característica y aplicación del producto

La válvula de bola de rosca hembra extendida está diseñada con un cuerpo alargado para facilitar la instalación en sistemas de tuberías aislados o espacios empotrados en la pared. Esta extensión permite que la manija funcione libremente sin interferir con las gruesas capas de aislamiento, que se encuentran comúnmente en HVAC comerciales y redes de agua fría. Su característica principal es la rosca interna profunda, que garantiza una conexión de alto torque y a prueba de fugas, ideal para plomería residencial de servicio pesado y proyectos de construcción de alta eficiencia.

Parámetro del producto

Especificación técnica

Presión nominal: 2,0 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

La rosca cumple con la norma ISO 228.

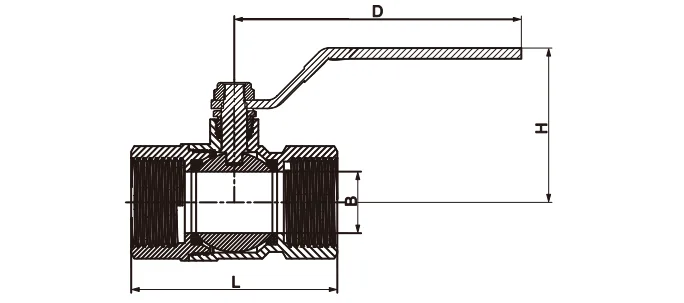

Dimensión del producto

Características y ventajas del producto

Las válvulas de bola de rosca hembra extendida GenTant están diseñadas para un cierre rápido y una activación de flujo confiable.

Material premium: fabricado con latón de alta calidad HPb59-1 (estándar nacional).

Flujo óptimo: Ofrece la menor resistencia al flujo posible (efectivamente cero).

Alto rendimiento: Capaz de soportar altos diferenciales de presión durante el cierre.

Operación rápida: Algunos modelos cuentan con velocidades de apertura/cierre de 0,05 s a 0,1 s, ideal para sistemas automatizados.

Diseño compacto: liviano y que ahorra espacio para una fácil integración en diversas redes de tuberías.

Pautas de instalación

Para garantizar el rendimiento a largo plazo y evitar daños estructurales, la instalación debe ser realizada por profesionales calificados.

Preparación: Asegúrese de que el sistema de tuberías esté limpio. Retire las tapas protectoras e inspeccione los puertos en busca de residuos.

Alineación: Confirme que los tubos de conexión estén perfectamente alineados. Una desalineación excesiva crea tensión en la instalación que puede dañar la válvula.

Herramientas correctas: Utilice una llave o pinzas para tubos con el torque adecuado en la porción hexagonal u octogonal de la válvula más cercana a la rosca que se está apretando. Nunca aplique fuerza en el extremo opuesto, ya que esto podría deformar el cuerpo.

Sellado de roscas: Utilice sellador de PTFE únicamente en las roscas de la tubería. Siga las normas ISO 228 para la longitud de la rosca; no apriete demasiado, ya que "tocar fondo" la rosca puede dañar las superficies de sellado internas.

Soporte del sistema: Proporcione soporte adecuado para evitar que el peso de la tubería ejerza presión sobre la válvula.

Verificación previa al servicio: Verifique que los valores nominales de presión y temperatura coincidan con el sistema y realice un ciclo completo de la válvula (abierta/cerrada) una vez antes de la puesta en servicio.

Instrucciones de funcionamiento

Función: Las válvulas de bola de rosca hembra extendida están diseñadas para servicio de encendido/apagado únicamente. Deben mantenerse completamente abiertos o completamente cerrados y no deben usarse para estrangular (regular el flujo).

Mecanismo: Son válvulas bidireccionales. La posición del mango indica la dirección del flujo.

Prevención del golpe de ariete: No cierre la válvula demasiado bruscamente para evitar efectos de "golpe de ariete" (aumentos repentinos de presión).

Uso del mango: Utilice únicamente el mango suministrado de fábrica. Nunca use extensiones para aumentar el apalancamiento, ya que un torque excesivo dañará los componentes internos.

Inspección y mantenimiento

Cuidado general: El mantenimiento regular suele ser innecesario más allá de los ciclos ocasionales y las revisiones del empaque del vástago.

Filtración: Se recomienda encarecidamente instalar un filtro en la entrada del sistema para proteger el sello interno de la válvula.

Control de fugas: Si se produce una fuga en el vástago, apriete la tuerca prensaestopas 1/4 de vuelta en el sentido de las agujas del reloj. La empaquetadura de PTFE está diseñada para compensación.

Advertencia de seguridad: Nunca intente volver a empaquetar o desmontar una válvula mientras el sistema esté presurizado. Alivie siempre la presión primero.

Sin desmontaje: No recomendamos desmontar válvulas de dos piezas para reemplazar piezas, ya que esto generalmente compromete la integridad del cuerpo/cola.
