Válvula de llenado de vástago largo

Una válvula de llenado de vástago largo es una válvula especializada operada por flotador diseñada para controlar y mantener automáticamente los niveles de agua en tanques y cisternas. Su función principal es abrir una entrada cuando el nivel del agua baja, permitiendo el llenado, y cerrarla una vez que se alcanza el nivel predeterminado, evitando el desbordamiento. El "vástago largo" (vástago extendido) que define permite que el cuerpo de la válvula se monte más arriba en la pared del tanque mientras que el flotador y el mecanismo de control operan a un nivel más bajo, acomodando tanques más profundos o requisitos de instalación específicos. Esto garantiza un llenado fiable y automatizado en aplicaciones que van desde cisternas de inodoros residenciales hasta sistemas industriales de refrigeración y almacenamiento de agua.

Característica y aplicación del producto

Las válvulas de llenado de vástago largo cuentan con un vástago de entrada alargado diseñado para atravesar paredes gruesas del tanque o gabinetes decorativos con facilidad. Su característica principal es el vástago roscado extralargo, que proporciona una conexión segura y a prueba de fugas en instalaciones especializadas donde las válvulas estándar no pueden llegar. Se aplican ampliamente en cisternas de inodoros ocultas, tocadores de baño de alta gama y tanques de agua comerciales, lo que garantiza un suministro de agua estable y confiable.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua

Temperatura de funcionamiento: -10°C ≤ T ≤ 100°C

La rosca cumple con la norma ISO 228.

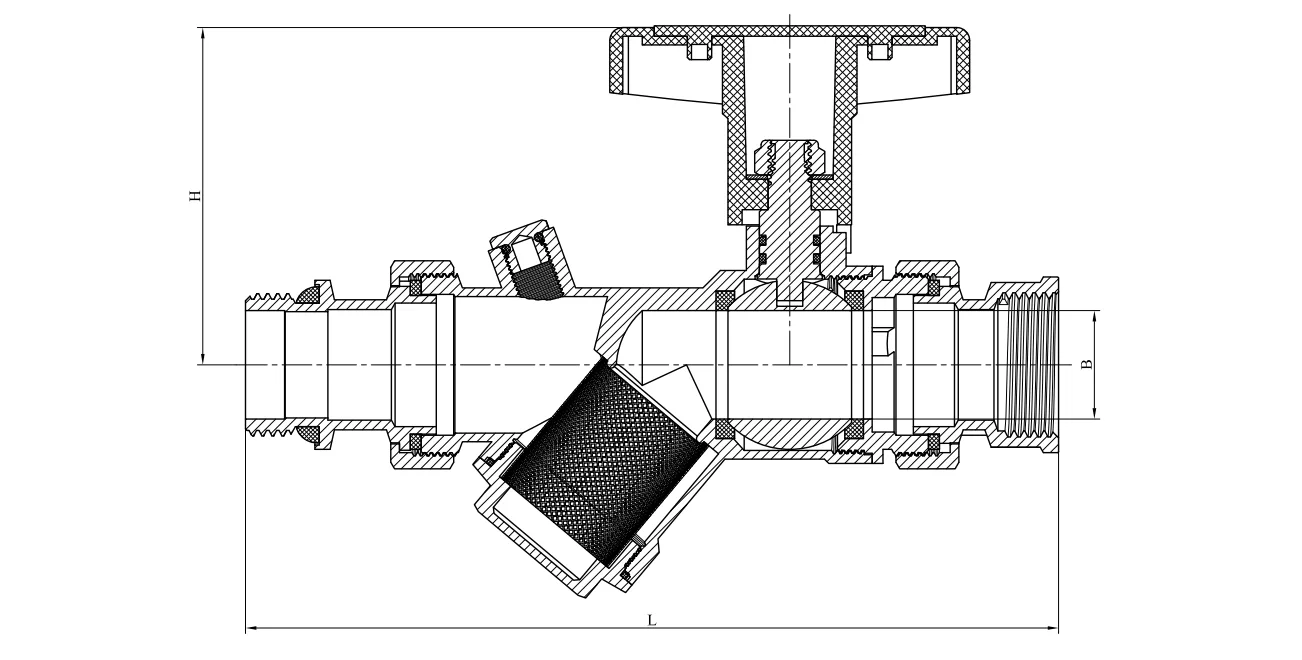

Dimensiones del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

Instrucciones de funcionamiento

Las válvulas de llenado de vástago largo se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.
