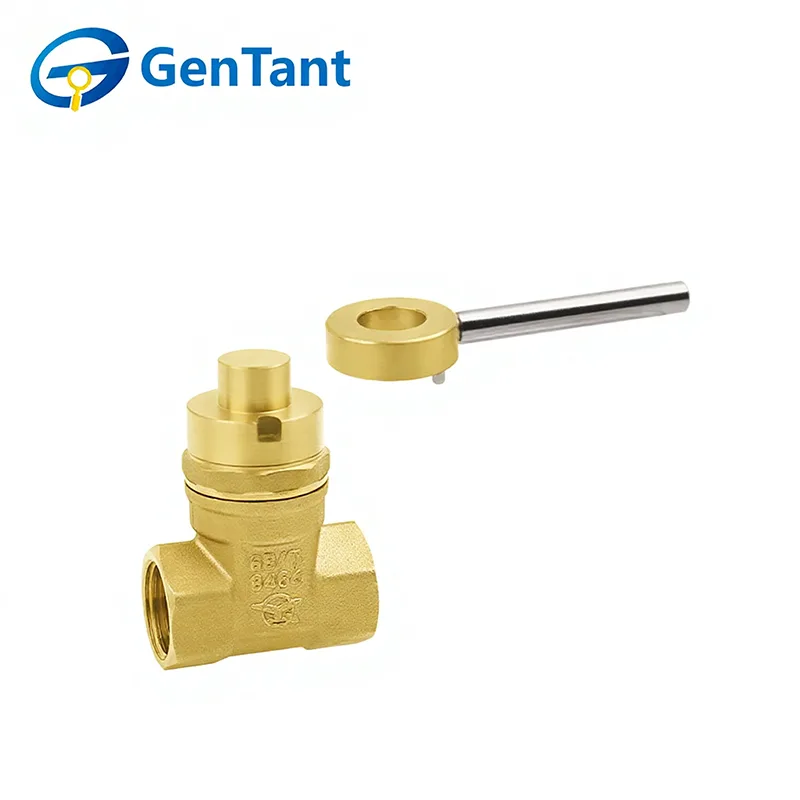

Válvula de compuerta bloqueable de servicio mediano

Una válvula de compuerta bloqueable de servicio mediano es un dispositivo de control de flujo robusto diseñado para un servicio de encendido/apagado confiable en sistemas de tuberías presurizadas. Su función principal es proporcionar un aislamiento completo del flujo de fluido (ya sea agua, petróleo o gas) elevando o bajando una compuerta sólida a lo largo del recorrido del flujo. La característica definitoria es un mecanismo de bloqueo integrado, a menudo un candado o una carcasa de manija bloqueable, que asegura la válvula en la posición abierta o cerrada. Esto evita el funcionamiento no autorizado o accidental, lo que garantiza la integridad del sistema, la seguridad y una gestión precisa del flujo. Es un componente crítico para el mantenimiento, protocolos de seguridad y acceso controlado en diversas instalaciones.

Característica y aplicación del producto

La válvula de compuerta bloqueable de servicio mediano está diseñada para un control confiable de encendido/apagado en sistemas de agua y fluidos en general. Cuenta con un cuerpo robusto, un funcionamiento suave de la puerta y un volante con cerradura que evita el funcionamiento no autorizado y garantiza la seguridad. Con un buen rendimiento de sellado y baja resistencia al flujo cuando está completamente abierto, se usa ampliamente en redes de suministro de agua, sistemas HVAC, tuberías industriales y servicios de construcción donde se requiere acceso controlado y aislamiento confiable.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medios de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

La rosca cumple con la norma ISO 228.

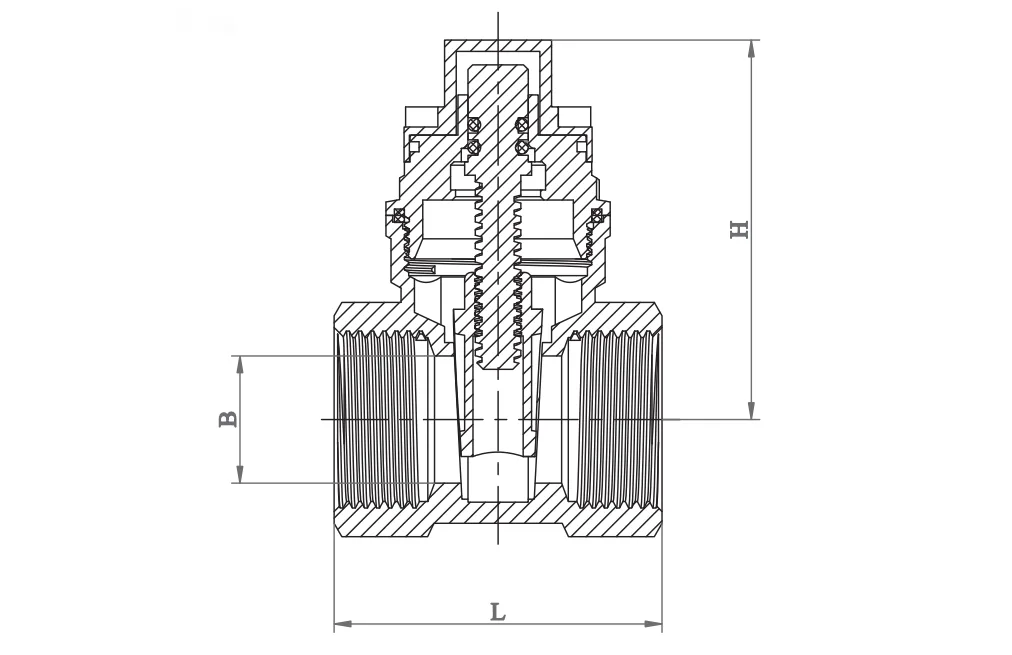

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7. Para válvulas de compuerta bloqueables de servicio mediano, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

Las válvulas de compuerta se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen: manija, tuerca de manija, empaquetadura, prensaestopas y tuerca de empaquetadura.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
