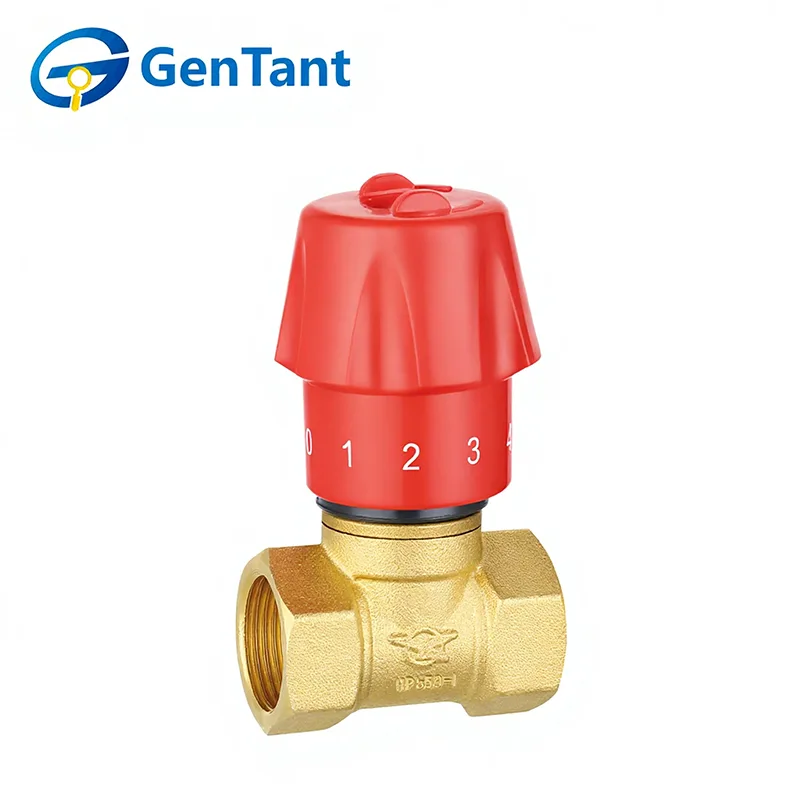

Válvula de globo de control de flujo

Una válvula de globo de control de flujo es un dispositivo diseñado con precisión para modular y regular con precisión el flujo de fluido dentro de un sistema de tuberías. Su función principal es proporcionar un control estable y ajustado sobre el caudal, la presión y el volumen, en lugar de simplemente servir como un dispositivo de encendido/apagado. Esto se logra a través de su estructura interna distintiva, donde el disco o tapón se mueve linealmente perpendicular al asiento, lo que permite una restricción o apertura progresiva del camino del flujo. Este diseño ofrece excelentes características de regulación, lo que permite a los operadores establecer y mantener con precisión el nivel de flujo deseado. Es esencial en aplicaciones que requieren una gestión de flujo constante, como el equilibrio en sistemas hidrónicos HVAC, control de procesos en entornos industriales y regulación de presión en redes de distribución de agua.

Característica y aplicación del producto

Las válvulas de globo de control de flujo están diseñadas para regulación y modulación de alta precisión en sistemas de agua comerciales y residenciales. Su característica principal es un diseño interno único de tapón y asiento que permite ajustes precisos de los caudales y presiones. Estas válvulas son esenciales para equilibrar los circuitos de HVAC, gestionar el agua de alimentación de las calderas y controlar la dosificación de productos químicos en el tratamiento del agua. Su capacidad para mantener un flujo estable en condiciones variables garantiza la eficiencia del sistema y evita el desgaste del equipo.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -20°C ≤ T ≤ 150°C

La rosca cumple con la norma ISO 228.

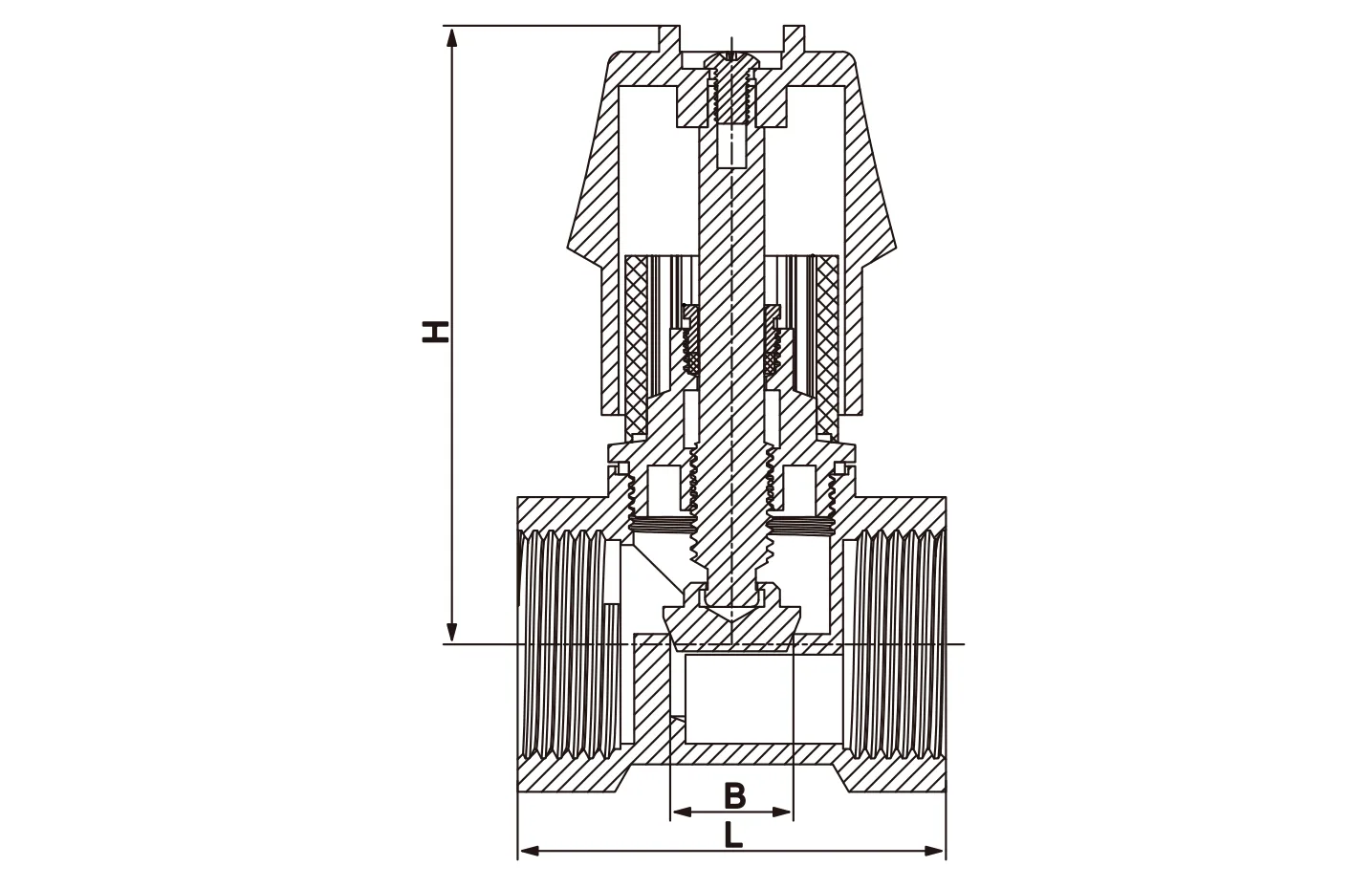

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7. Para válvulas de globo de control de flujo, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

Las válvulas de compuerta y de globo se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen:

Válvulas de globo: Manija, tuerca de manija, empaquetadura, prensaestopas, tuerca prensaestopas, disco y asiento.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
