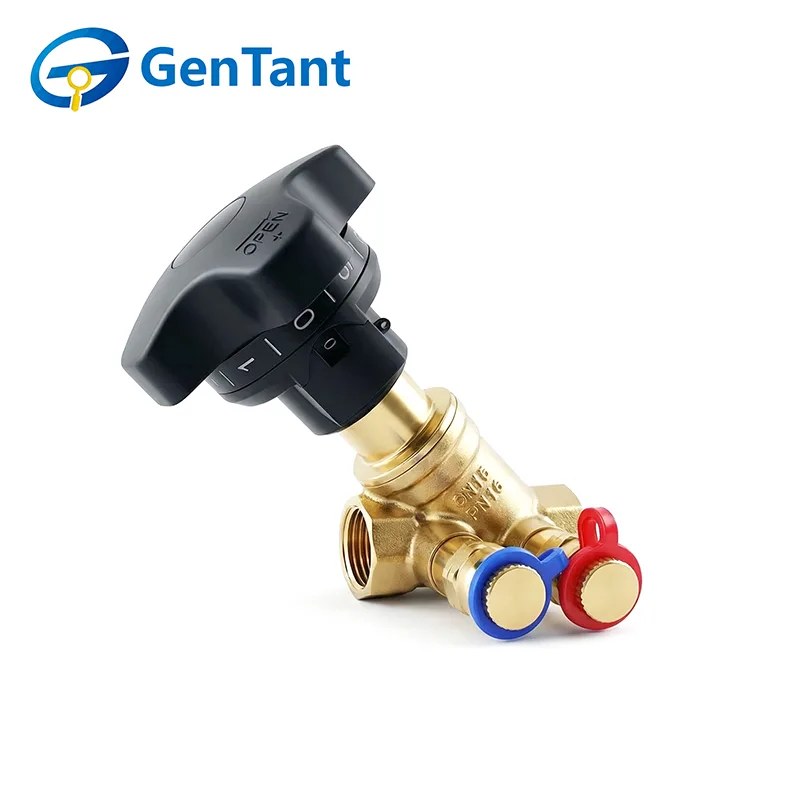

Válvula de equilibrio estático
GenTant es un fabricante chino líder que se especializa en válvulas de equilibrio estático de alta precisión. Estas válvulas son esenciales para regular el flujo de fluido en sistemas de tuberías industriales y HVAC, asegurando el equilibrio hidráulico, evitando la distribución térmica desigual y optimizando la eficiencia energética general.
Como proveedor global líder, exportamos soluciones de válvulas confiables en todo el mundo, brindando precios mayoristas competitivos y servicios integrales de OEM/ODM. Nuestra fábrica está equipada con estrictos sistemas de control de calidad y soporte técnico dedicado. Si está buscando obtener o comprar válvulas de equilibrio estático, lo invitamos a consultar nuestro catálogo de productos más reciente y solicitar una cotización. Benefíciese de nuestra experiencia en fabricación y envío global sin interrupciones para sus adquisiciones a gran escala o proyectos de ingeniería especializados.
Característica y aplicación del producto
La válvula de equilibrio estático cuenta con un mecanismo de bloqueo digital y un diseño de cuerpo de válvula de flujo recto, lo que brinda un control de flujo preciso de igual porcentaje. Garantiza un ajuste preciso y a prueba de manipulaciones y un rendimiento hidráulico estable en todas las ramas del sistema.
Diseñado específicamente para resolver calefacción/refrigeración desigual en sistemas HVAC, elimina las variaciones de temperatura al distribuir con precisión el flujo a cada terminal. Ideal para calefacción urbana, aire acondicionado comercial y circuitos de agua industriales, logra un equilibrio hidráulico total, reduce el consumo de energía de la bomba y mejora la eficiencia general del sistema para ahorrar energía y mejorar el confort.
Parámetro del producto (especificación)
Fluidos aplicables: agua, soluciones de glicol (máximo 50 % de glicol)
Rango de temperatura de funcionamiento: -20 ~ 120°C
Presión máxima de trabajo: 16 bar (1,6 MPa)
Capacidad de prueba rápida de presión: (Requiere un medidor inteligente dedicado para la detección; el diámetro de la sonda es de 3 mm)
Excelente rendimiento de regulación: ajuste preciso con un indicador de apertura que muestra incrementos de 1/10 de vuelta
Excelente función de apagado
Función de bloqueo de grado de apertura
Precisión: ±10%
Materiales principales
Hpb59-1 (grado de latón)
Volante: ABS Componentes de sellado: PTFE, EPDM
Tipo de conexión roscada
DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

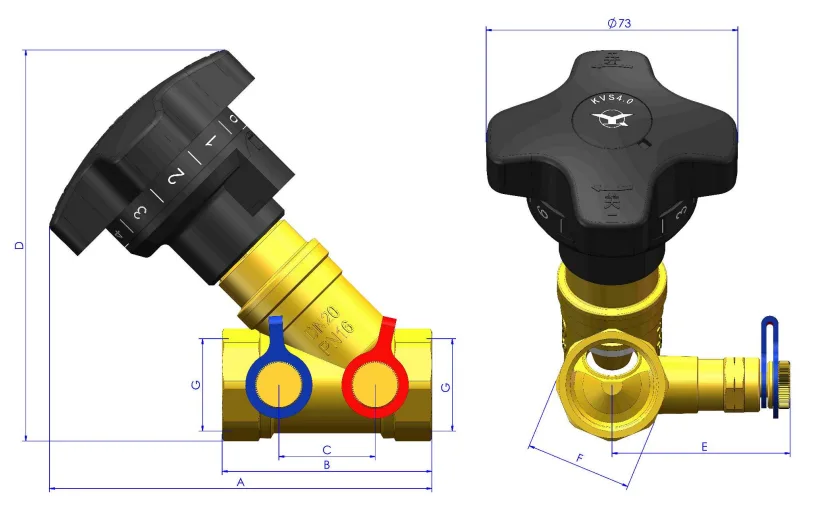

Dimensión del producto
|
DN |
G |
Un(mm) |
B(mm) |
C(mm) |
Diámetro(mm) |
mi(mm) |
F(mm) |
|
15 |
1/2" |
112 |
58 |
23 |
120 |
45 |
25 |
|
20 |
3/4" |
112 |
61 |
28 |
130 |
47 |
31 |
|
25 |
1" |
118 |
66 |
26 |
143 |
50 |
38 |
|
32 |
1-1/4" |
125 |
74 |
32 |
136 |
54 |
48 |
|
40 |
1-1/2" |
144 |
95 |
44 |
149 |
58 |
54 |
|
50 |
2" |
158 |
110 |
54 |
165 |
64 |
66 |
Pautas de instalación de válvulas e instrucciones de configuración de bloqueo de memoria:
El indicador en el volante de la válvula debe mirar en una dirección visible para el personal de puesta en servicio. Se deben evitar obstrucciones delante de la junta de prueba de presión en el cuerpo de la válvula para garantizar que se pueda conectar un instrumento inteligente dedicado para la detección durante la puesta en servicio.
La tubería donde se instale la válvula debe tener el mismo diámetro nominal.
Asegúrese de que no haya contaminantes en la tubería ni en la válvula antes de la instalación.
Para proteger la válvula de posibles impurezas, instale un filtro aguas arriba de la válvula.
Durante la instalación, la dirección del flujo del medio debe ser consistente con la dirección marcada en el cuerpo de la válvula.
La válvula se puede instalar horizontal o verticalmente.

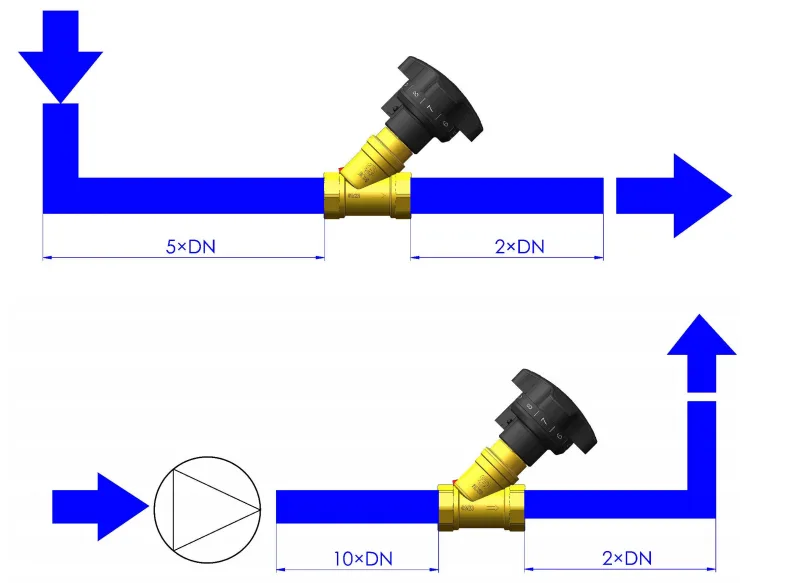

Si la válvula se instala después de una sección de tubería curva, se recomienda mantener al mínimo la sección de tubería recta antes de la válvula (la longitud equivale a 5 veces el diámetro nominal de la válvula).
Si hay un circulador (bomba) antes de la válvula, la longitud mínima recomendada de tubería recta es 10 veces el diámetro nominal de la propia válvula.
Después de que la válvula haya sido puesta en servicio, para mantener el estado de equilibrio del sistema, la apertura de la válvula no debe cambiarse aleatoriamente durante el funcionamiento normal del sistema y, en particular, no debe cambiarse el dispositivo de bloqueo de apertura.
Configuración de bloqueo de memoria
La válvula de equilibrio estático tiene un dispositivo de memoria de posición; retire la tapa antipolvo y siga estos pasos para obtener la configuración de bloqueo requerida:
1. Utilice una herramienta pequeña en la pequeña ranura entre la tapa antipolvo y el volante y luego sáquela.
2. Inserte una llave hexagonal de 5 mm en el centro del volante y mantenga la rotación en la posición requerida.
3.Presione la tapa antipolvo nuevamente en su lugar.
