Válvula de equilibrio de bloqueo digital

Una capacidad clave es desarrollar productos OEM de los clientes, ofreciendo soluciones personalizadas a través de servicios OEM/ODM dedicados. Construidas con materiales de primera calidad y fabricación avanzada, cada válvula cuenta con un mecanismo de bloqueo seguro que evita ajustes no autorizados, lo que garantiza una estabilidad y un rendimiento duraderos del sistema.

Exportadas a todo el mundo, las válvulas GenTant cuentan con la confianza de distribuidores, integradores de sistemas y contratistas para aplicaciones en edificios comerciales y complejos residenciales. Proporcionamos suministro confiable, precios competitivos y soporte técnico integral, lo que nos convierte en un socio ideal para licitaciones de proyectos, adquisiciones al por mayor y cooperación a largo plazo.

Característica y aplicación del producto

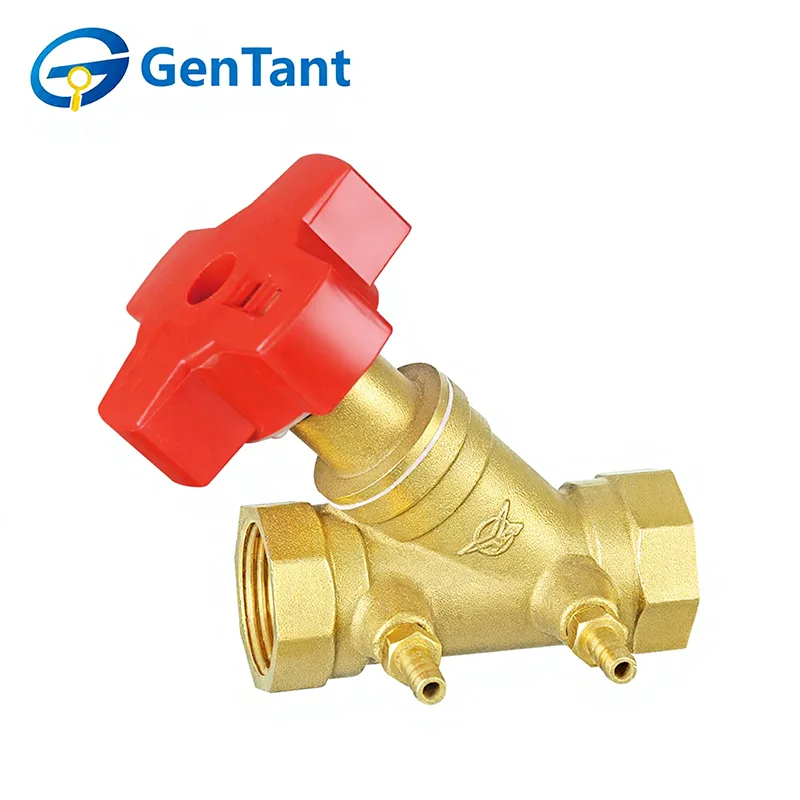

La válvula de equilibrio de bloqueo digital es una válvula de latón de precisión diseñada para una regulación y medición precisas del flujo en sistemas hidrónicos y HVAC. Su cuerpo en forma de Y reduce la pérdida de presión, mientras que los puertos de prueba integrados permiten que los instrumentos digitales midan la presión diferencial y calculen el flujo en tiempo real. El volante ajustable permite un ajuste preciso y la función de bloqueo evita cambios involuntarios después de la puesta en servicio. Duradera, resistente a la corrosión y fácil de instalar, esta válvula se usa ampliamente en sistemas de calefacción, refrigeración y agua fría de edificios comerciales, plantas industriales y proyectos de energía urbana para garantizar el equilibrio hidráulico, la eficiencia energética y el funcionamiento estable del sistema.

Parámetro del producto (especificación)

Fluidos aplicables: agua, gases no corrosivos y no inflamables.

Rango de temperatura de funcionamiento: -10 ~ 100 °C

Presión máxima de trabajo: 16 bar (1,6 MPa)

Las roscas cumplen con la norma ISO 228.

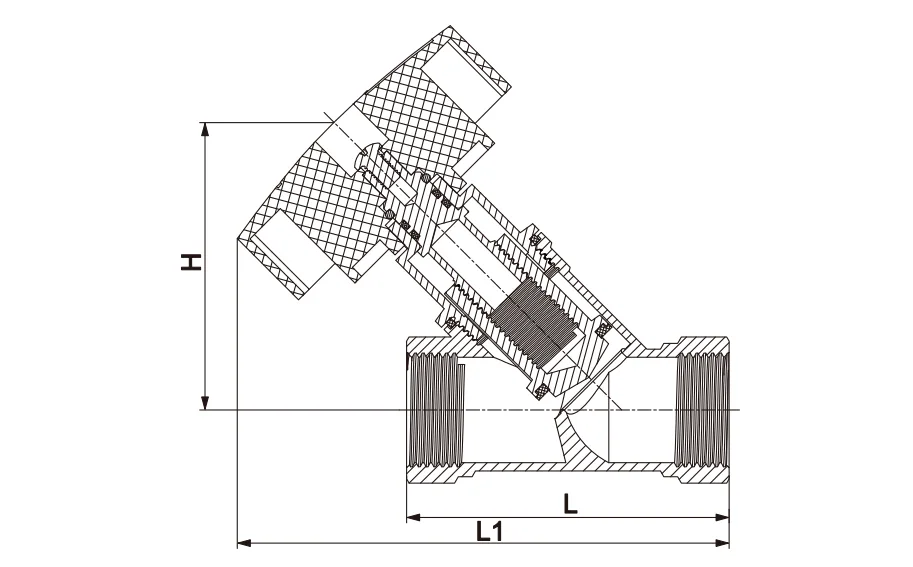

Dimensión del producto

Pautas de instalación de válvulas e instrucciones de configuración de bloqueo de memoria

El indicador en el volante de la válvula debe mirar en una dirección visible para el personal de puesta en servicio. Se deben evitar obstrucciones delante de la junta de prueba de presión en el cuerpo de la válvula para garantizar que se pueda conectar un instrumento inteligente dedicado para la detección durante la puesta en servicio.

La tubería donde se instale la válvula debe tener el mismo diámetro nominal.

Asegúrese de que no haya contaminantes en la tubería ni en la válvula antes de la instalación.

Para proteger la válvula de posibles impurezas, instale un filtro aguas arriba de la válvula.

Durante la instalación, la dirección del flujo del medio debe ser consistente con la dirección marcada en el cuerpo de la válvula.

La válvula se puede instalar horizontal o verticalmente.

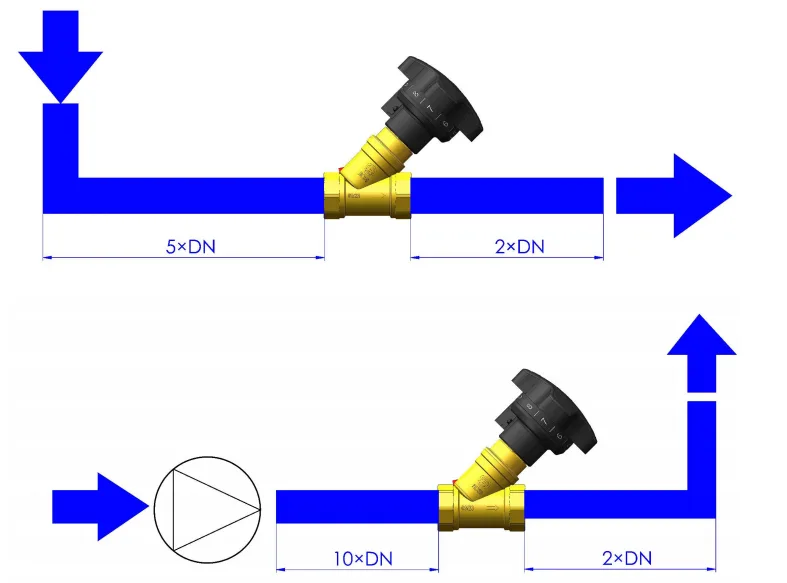

Si la válvula se instala después de una sección de tubería curva, se recomienda mantener al mínimo la sección de tubería recta antes de la válvula (la longitud equivale a 5 veces el diámetro nominal de la válvula).

Si hay un circulador (bomba) antes de la válvula, la longitud mínima recomendada de tubería recta es 10 veces el diámetro nominal de la propia válvula.

Después de poner en servicio la válvula de equilibrio con bloqueo digital, para mantener el estado de equilibrio del sistema, la apertura de la válvula no debe cambiarse aleatoriamente durante el funcionamiento normal del sistema y, en particular, no se debe cambiar el dispositivo de bloqueo de apertura.

Configuración de bloqueo de memoria

La válvula tiene un dispositivo de memoria de posición, retire la tapa antipolvo y siga estos pasos para obtener la configuración de bloqueo requerida:

1. Utilice una herramienta pequeña en la pequeña ranura entre la tapa antipolvo y el volante y luego sáquela.

2. Inserte una llave hexagonal de 5 mm en el centro del volante y mantenga la rotación en la posición requerida.

3.Presione la tapa antipolvo nuevamente en su lugar.
