Válvula de globo de servicio mediano

La válvula de globo de servicio mediano es un dispositivo de control de flujo fundamental diseñado para un servicio confiable de estrangulación, regulación y encendido/apagado en sistemas de fluidos. Su función se centra en su diseño interno único: el fluido fluye en una trayectoria en "S" y es controlado por un disco o tapón que se mueve perpendicularmente sobre un anillo de asiento estacionario. Esto proporciona una modulación precisa del caudal, una buena capacidad de cierre y un control preciso de la presión y el volumen. Diseñado para un rendimiento robusto sin condiciones extremas, es ideal para equilibrar, aislar y regular agua, vapor, petróleo o gas en edificios comerciales, plantas industriales y sistemas HVAC donde se requieren ajustes frecuentes o sellado confiable.

Característica y aplicación del producto

Las válvulas de globo de servicio mediano están diseñadas para brindar precisión en sistemas comerciales de HVAC y de agua doméstica. Las características clave incluyen un cuerpo esférico robusto y un disco móvil que permite una aceleración precisa y un cierre confiable bajo presiones fluctuantes. Se aplican ampliamente para equilibrar circuitos de calefacción/refrigeración, regular el agua de alimentación de calderas y gestionar líneas de vapor. Su diseño duradero garantiza un control de flujo estable y seguridad a largo plazo para la infraestructura de edificios modernos.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

La rosca cumple con la norma ISO 228.

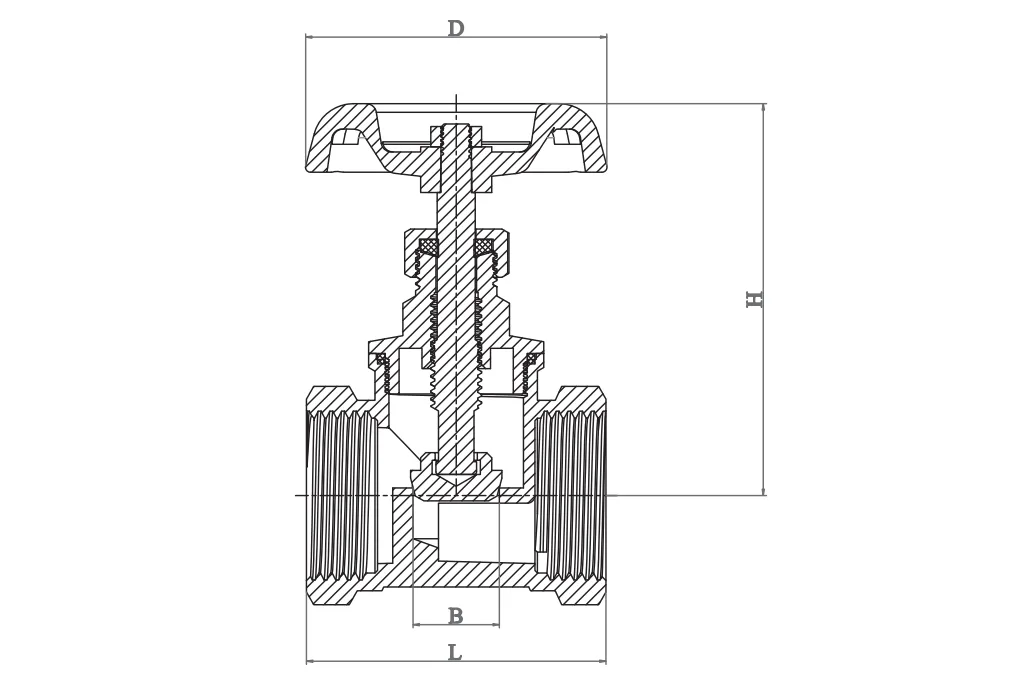

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7. Para válvulas de globo de servicio mediano, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

Las válvulas de compuerta y de globo se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula de globo de servicio mediano mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen:

Válvulas de globo: Manija, tuerca de manija, empaquetadura, prensaestopas, tuerca prensaestopas, disco y asiento.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
