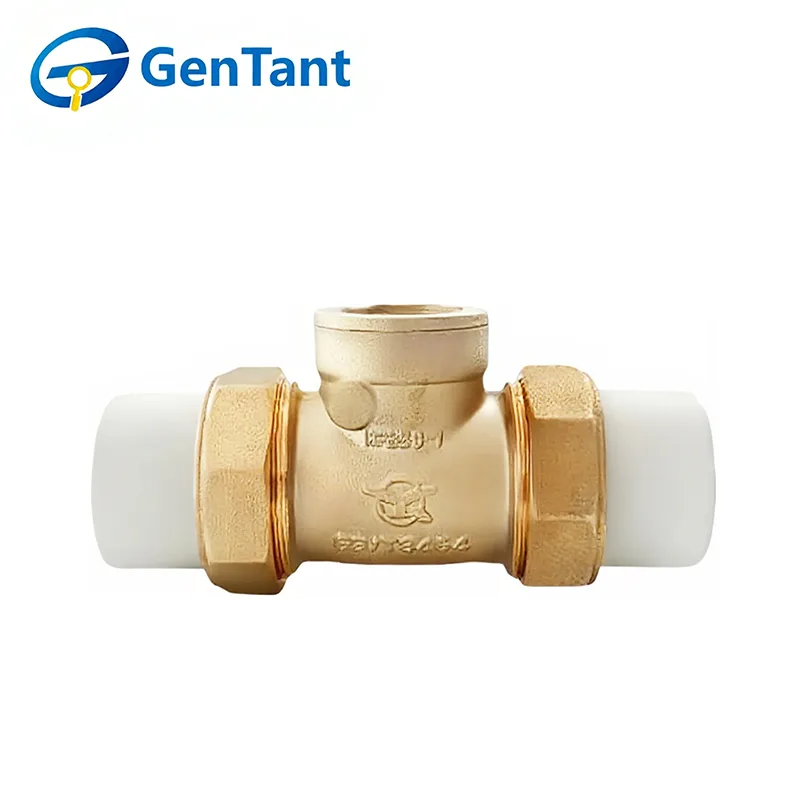

Válvula de retención horizontal PPR

La válvula de retención horizontal PPR es un dispositivo de control de flujo unidireccional especializado diseñado para la integración en sistemas de tuberías de copolímero aleatorio de polipropileno (PPR). Su función principal es permitir automáticamente el flujo de fluido en la dirección de avance prevista y, al mismo tiempo, sellar instantáneamente para evitar cualquier flujo inverso o reflujo cuando la presión disminuye o cesa. Este mecanismo es vital para proteger los componentes del sistema PPR, como bombas, medidores y elementos calefactores, de daños causados ​​por golpes de ariete y aumentos repentinos de presión inversa. Garantiza la seguridad operativa y la estabilidad del proceso en aplicaciones residenciales y comerciales, incluida la distribución de agua potable, calefacción por suelo radiante y sistemas solares térmicos.

Característica y aplicación del producto

La válvula de retención horizontal PPR cuenta con un cuerpo de copolímero aleatorio de polipropileno resistente a la corrosión, lo que garantiza la compatibilidad con sistemas químicos y de agua potable. Su diseño de disco oscilante integrado permite un flujo hacia adelante de baja resistencia al tiempo que proporciona una prevención automática y hermética del contraflujo. Compacto y liviano, ofrece una instalación sencilla de soldadura por encaje por fusión en caliente con un funcionamiento confiable y sin mantenimiento.

Ampliamente utilizado en redes de tuberías PPR para suministro de agua residencial y comercial, transferencia de productos químicos, riego y sistemas HVAC. Previene eficazmente el flujo inverso en tuberías horizontales, protegiendo las bombas y manteniendo la seguridad del sistema en aplicaciones de agua potable, fluidos industriales y circulación de baja presión.

Parámetro del producto

1.Presión nominal: 1,6 MPa

2.Medio de trabajo: agua

3.Temperatura de funcionamiento: -10°C ≤ T ≤ 100°C

4.El hilo cumple con el estándar ISO228

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

Nota 1: La válvula de retención horizontal PPR se puede instalar en tuberías horizontales o verticales con flujo ascendente, o en orientaciones intermedias, siempre que el pasador de bisagra de las válvulas de retención de tipo oscilante permanezca horizontal. Instale válvulas de retención a una distancia adecuada de las salidas de la bomba u otras fuentes de flujo turbulento. Consulte el boletín técnico correspondiente para obtener más detalles.

Nota 2: Algunas válvulas de retención pueden incluir un embalaje interno para proteger el disco durante el envío. Retire todo el material de embalaje antes de la instalación.

Instrucciones de funcionamiento

La válvula de retención horizontal PPR funciona automáticamente y no requiere intervención manual.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen: conjunto de disco, soporte y bisagra.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.

Mantenimiento

1.Limpieza periódica. Para evitar la influencia de impurezas y sedimentos en la tubería sobre la válvula de retención, es necesario limpiar periódicamente la válvula de retención horizontal totalmente de cobre y el interior de la tubería.

2.Tenga en cuenta la alternancia de operaciones con agua fría y caliente. Abrir y cerrar con frecuencia la válvula de retención causará daños, por lo que se debe evitar alternar operaciones de agua fría y caliente.

3.Tenga en cuenta la presión. Cuando se utiliza la válvula de retención horizontal totalmente de cobre, se debe prestar atención a la situación de presión dentro de la tubería, ya que una presión excesivamente alta tendrá un efecto adverso en la válvula de retención. En resumen, la válvula de retención horizontal totalmente de cobre es un dispositivo de uso común en sistemas de tuberías y su uso y mantenimiento son muy simples y fáciles. En el uso real, los usuarios deben operar y mantener de acuerdo con los requisitos anteriores para garantizar el efecto de uso.
