Válvula reductora de presión

Diseñadas para brindar durabilidad y precisión, las válvulas GenTant son especificadas por ingenieros y adquiridas por socios en todo el mundo. Estamos comprometidos con el control de calidad y producimos profesionalmente soluciones de alta calidad diseñadas para satisfacer diversas necesidades de aplicaciones. Nuestra fábrica ofrece servicios personalizados y proporciona muestras gratuitas, lo que le permite evaluar nuestros productos antes de tomar una decisión. Lo invitamos a revisar nuestros datos técnicos o discutir los requisitos de su aplicación con nuestro equipo. Colaboremos para ofrecer soluciones de gestión de presión confiables y rentables para su próximo proyecto.

Característica y aplicación del producto

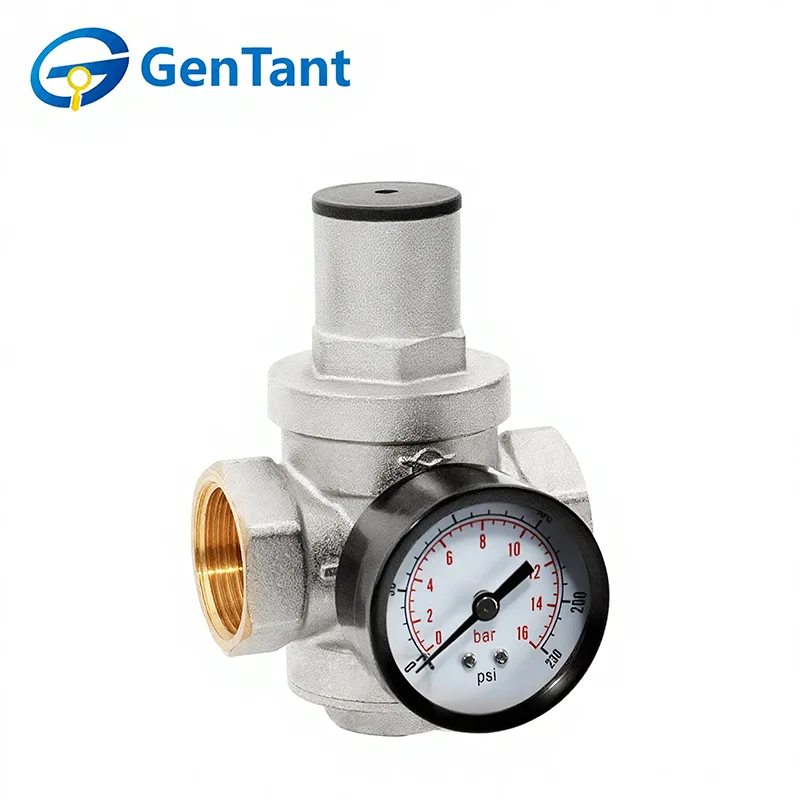

Esta válvula reductora de presión, también conocida como regulador de presión, está diseñada para usarse en sistemas de suministro de agua fría y caliente para proporcionar una reducción de presión ajustable. Mantiene consistentemente la presión aguas abajo en o por debajo del punto de ajuste, independientemente de las fluctuaciones en la presión de suministro principal. Incluso en condiciones estáticas, la presión después del regulador no excederá el valor preestablecido. Con un principio de funcionamiento "post-acción", garantiza un control preciso y fiable. El regulador incluye un puerto roscado en el lateral para facilitar el control de la presión (el manómetro se vende por separado) y ambos extremos de conexión están equipados con tapas protectoras de nailon para la integridad del sello.

Parámetro del producto (especificación)

Diámetro nominal: DN15 a DN50

Presión máxima de entrada: 2,5 MPa

Rango de regulación de presión: 0,1 a 0,55 MPa

Presión de salida preestablecida de fábrica: 0,3 MPa

Temperatura máxima de funcionamiento del medio: +80 °C

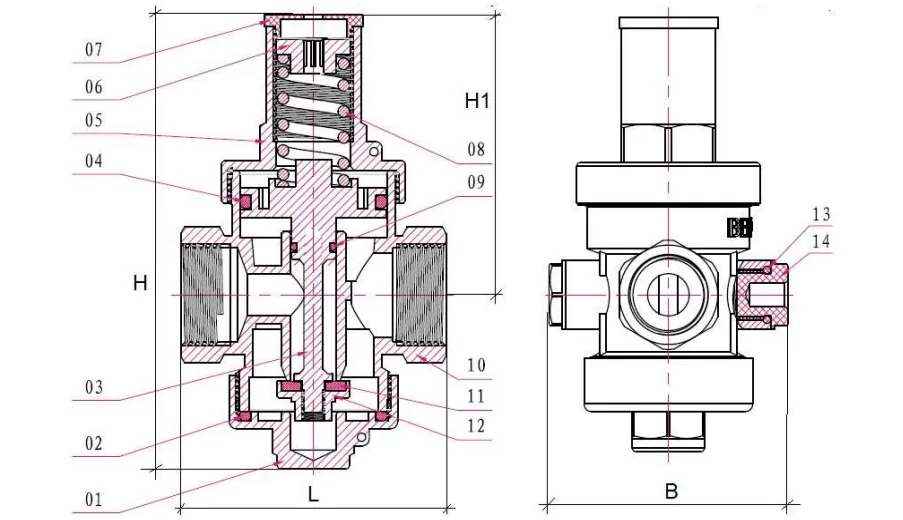

Dimensión

Estructura del producto y principio de funcionamiento.

Estructura

La válvula reductora de presión GenTant consta de conexiones de entrada y salida, un elemento sensor accionado por resorte y un mecanismo de ajuste.

Principio de funcionamiento

El fluido ingresa a la cámara de entrada y ejerce la misma fuerza sobre el obturador de la válvula y la superficie inferior del pistón. La fuerza del resorte mantiene el regulador abierto hasta que la presión media que actúa sobre el pistón en la cámara de salida se equilibra con la presión establecida. En este punto, el tapón de la válvula comienza a cerrar el paso entre las cámaras, aumentando la resistencia y reduciendo la presión de salida al valor establecido. Utilizando la tuerca de ajuste de latón, se puede ajustar la presión de salida del regulador a un valor deseado diferente al preestablecido de fábrica (3 bar).

Instrucciones de instalación y funcionamiento.

El regulador de presión se puede instalar en cualquier orientación. La dirección del fluido debe corresponder a la flecha indicada en el cuerpo de la válvula. La funda de ajuste debe estar en una posición operativa.

El regulador debe instalarse en un lugar que facilite las operaciones de puesta en servicio y mantenimiento.

Antes del regulador se debe instalar un filtro mecánico con una finura de filtración no inferior a 500 micras.

Se deben cumplir las siguientes condiciones durante la instalación:

● Limpie y enjuague a fondo la sección de entrada de la tubería.

● Asegúrese de que ningún material sellador (como cinta selladora de roscas de PTFE, cordón sellador de cáñamo, etc.) entre en la cámara de trabajo del regulador.

● En construcciones nuevas o proyectos de renovación importantes, se deben completar las pruebas de presión de las tuberías y el lavado antes de instalar el regulador.

La válvula reductora de presión GenTant no debe soportar ninguna carga de la tubería (incluyendo flexión, compresión, tensión, torsión, desalineación, vibración, ajuste desigual de sujetadores, etc.). Cuando sea necesario, se deben instalar soportes o compensadores para eliminar las cargas impuestas por la tubería sobre la válvula. El par máximo de instalación para el regulador se indica en la siguiente tabla.

Se recomienda instalar el regulador aguas arriba del medidor de agua. El control de presión debe realizarse mediante un manómetro, que se puede instalar en la posición del tapón del regulador. El manómetro muestra la presión de salida del regulador.

Para ajustar la presión establecida, primero afloje la tapa, luego use una llave para girar el tornillo de ajuste hasta alcanzar la presión deseada como se indica en el manómetro. Girar el tornillo de ajuste en el sentido de las agujas del reloj aumenta la presión establecida, mientras que girarlo en el sentido contrario a las agujas del reloj la disminuye. Apriete la cubierta firmemente después de completar el ajuste.

Para evitar ruidos o cavitación, se recomienda mantener la relación de presión de entrada/salida por debajo de 2,5 MPa. Por ejemplo, si la presión de salida requerida es de 4 bar, la presión de entrada no debe exceder los 10 bar. Si es necesario, considere instalar válvulas reductoras de presión adicionales en serie.
