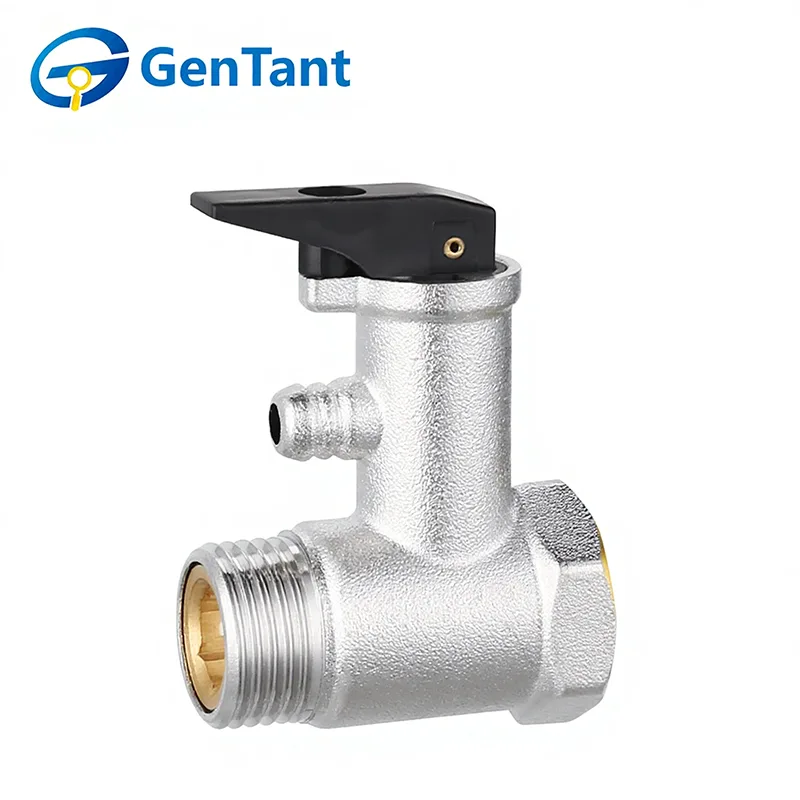

Válvula de seguridad de rosca macho

Una válvula de seguridad de rosca macho es un dispositivo de alivio de presión crítica diseñado para proteger equipos y personal al prevenir condiciones de sobrepresión en sistemas de fluidos y gases. Caracterizado por su conexión roscada externa (macho), el diseño de esta válvula proporciona un sello seguro y resistente a fugas cuando se instala en un puerto o accesorio con rosca hembra correspondiente. Su función principal es abrir y descargar automáticamente el medio cuando la presión del sistema excede un límite de seguridad preestablecido, evitando así posibles daños al equipo o fallas peligrosas. Una vez que se restablece la presión segura, la válvula se vuelve a sellar, lo que garantiza la integridad continua del sistema y la seguridad operativa. Este diseño se utiliza ampliamente en aplicaciones que van desde calderas comerciales y recipientes a presión hasta sistemas de aire comprimido y tuberías de proceso.

Característica y aplicación del producto

Las válvulas de seguridad de rosca macho se utilizan como dispositivos de protección de seguridad en varios sistemas, incluidos calefacción, refrigeración y suministro de agua doméstica. Cuando la presión del sistema aumenta y excede la presión de descarga de la válvula, la válvula de seguridad se activa automáticamente para aliviar la presión y liberar el medio, garantizando así la seguridad de las tuberías y equipos internos. Por el contrario, la válvula se reasienta y cierra automáticamente cuando la presión del sistema cae por debajo de la presión designada.

Parámetro del producto (especificación)

Tipo de conexión roscada

DN15 (1/2"), DN15×20 (1/2" × 3/4"), DN20×25 (3/4" × 1")

Especificación técnica

Medio: agua o solución de glicol (concentración máxima 50%)

Temperatura de funcionamiento: -20 ℃ ~ 110 ℃

Presión máxima de trabajo: ≤16 bar

Presión nominal (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (valor de presión no ajustable)

Presión de apertura (Po): ≤Pnr 10%

Presión de cierre (Pf):≤Pnr 10%

Cuerpo de válvula: forjado integral de alta temperatura, espesor de pared engrosado, mayor resistencia.

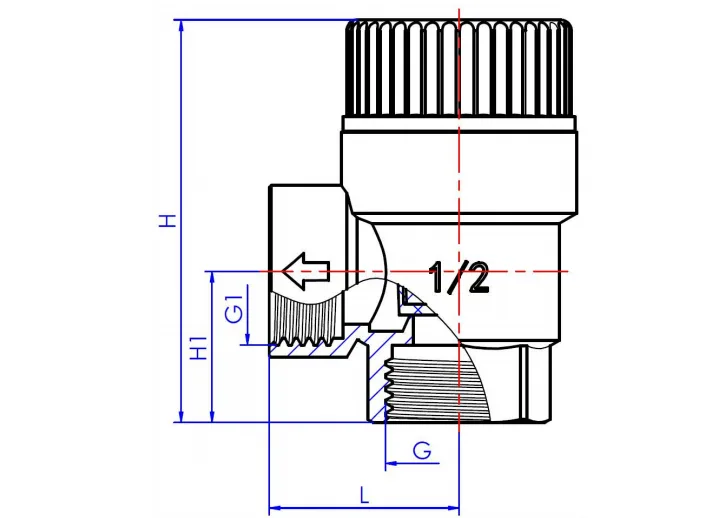

Dimensión del producto

Principio de funcionamiento

El pistón interno de la válvula de seguridad de rosca macho utiliza la tensión del resorte para cerrar el asiento de la válvula. Cuando la presión del sistema excede la tensión preestablecida del resorte, el pistón se mueve hacia arriba, alejándose del asiento, y abre el canal de liberación de agua. La presión de ajuste de la válvula de seguridad es la presión de trabajo máxima permitida para el sistema.

Cuando la presión del sistema cae por debajo de la presión de cierre de la válvula de seguridad, la tensión ejercida por el resorte en la parte superior del pistón hace que el canal de flujo de agua se cierre, restaurando el sistema a su estado operativo normal.

El diámetro de la salida de la válvula de seguridad es igual o mayor que el diámetro de la entrada; este diseño facilita un rápido alivio de la presión.

Instrucciones de instalación y funcionamiento.

Antes de instalar la válvula de seguridad de rosca macho, el personal profesional calificado debe seleccionar el modelo correcto según las características del sistema y de conformidad con las regulaciones pertinentes. El cuerpo de la válvula está marcado con la dirección del flujo de agua, que debe seguirse estrictamente durante la instalación.

1.Sistemas aplicables

1.1 Sistemas de calefacción

La Válvula de Seguridad de Rosca Macho debe instalarse en la parte superior de la fuente de calor (caldera, bomba de calor, etc.), o a una distancia de 1 metro de la tubería de suministro de agua. No debe haber ningún tipo de válvula de cierre entre la válvula de seguridad y el tubo de conexión de la fuente de calor.

1.2 Sistemas de agua caliente sanitaria

La válvula de seguridad debe instalarse en la entrada de agua fría de un tanque de agua caliente de tipo almacenamiento, asegurándose de que no haya válvulas de cierre de ningún tipo en las tuberías entre estos puntos.

1.3 Sistemas de gas comprimido

La válvula de seguridad es adecuada para su uso en sistemas de gas comprimido.

2.Método de instalación

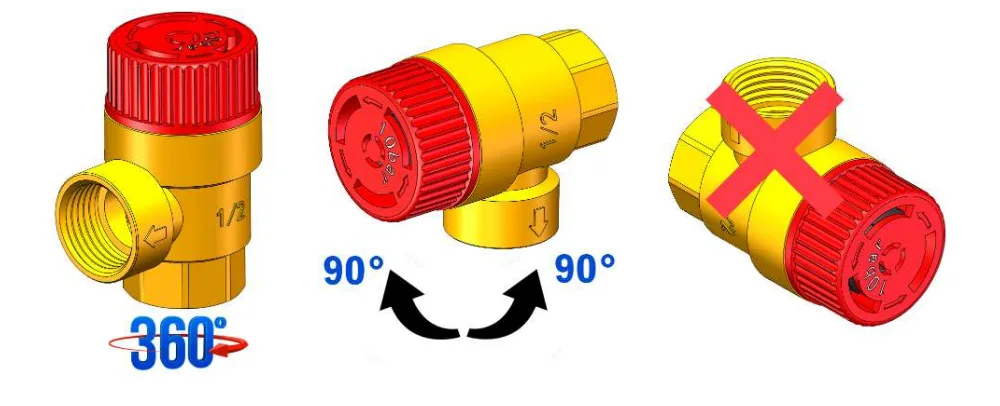

Antes de la instalación, asegúrese de que la presión del sistema coincida con la presión de apertura de la válvula de seguridad; asegúrese de que el sistema esté completamente despresurizado y enfriado; asegúrese de que no haya válvulas de cierre de ningún tipo entre el sistema y la válvula de seguridad; Lave las tuberías del sistema. La válvula de seguridad se puede instalar vertical u horizontalmente, pero no se puede instalar invertida (como se muestra en la figura siguiente). Seguir estos métodos de instalación puede evitar que las impurezas y los sedimentos afecten el funcionamiento normal.

3.Precauciones de instalación

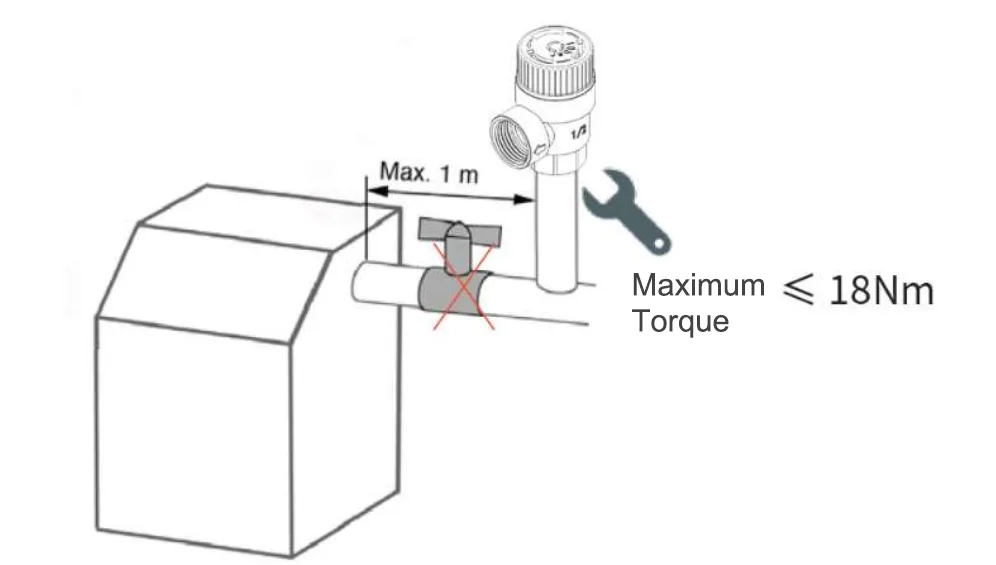

3.1 Al instalar la válvula de seguridad, el torque debe ser ≤18N·m para evitar la deformación de la válvula, lo que podría provocar fallas. No debe haber válvulas de cierre de ningún tipo (válvulas de bola, válvulas de retención, etc.) entre el sistema y la válvula de seguridad, como se muestra en la siguiente figura.

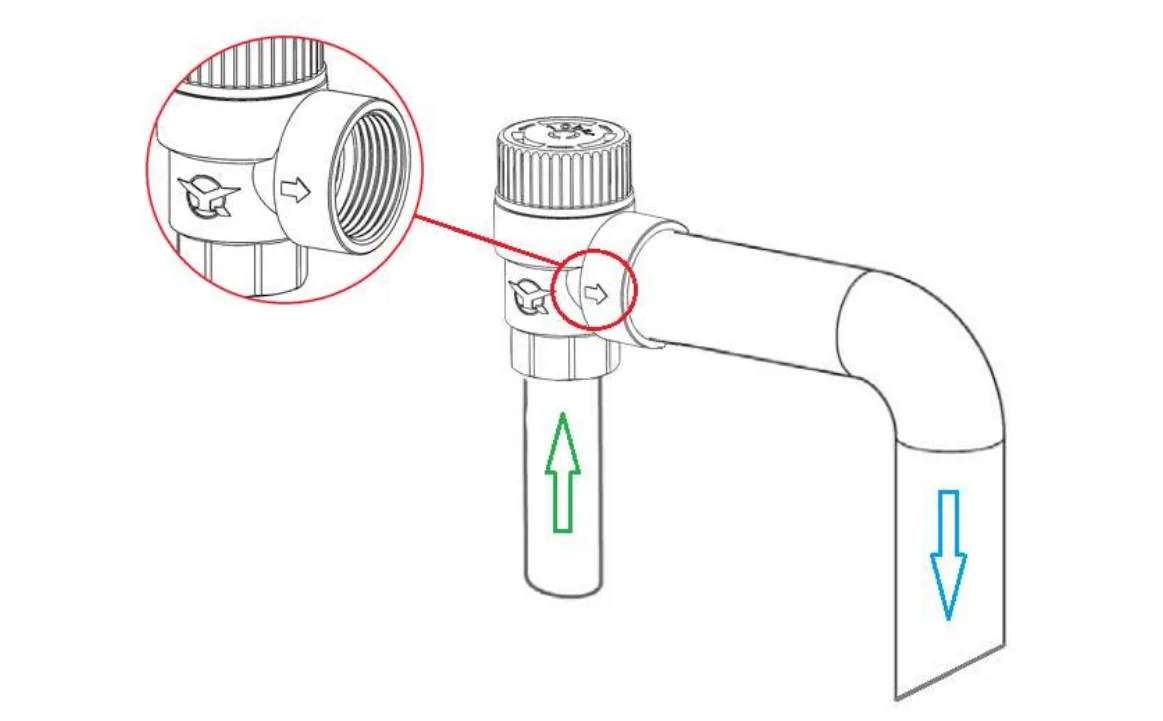

3.2 El diámetro de la tubería que conecta el sistema a la válvula de seguridad debe ser mayor o igual al diámetro de la tubería de entrada de la válvula de seguridad. Asegúrese de que la dirección del flujo del medio se alinee con la dirección de la flecha en el puerto de alivio de seguridad, como se muestra en la siguiente figura. Se recomienda colocar un letrero recordatorio cerca del puerto de alivio de la válvula de seguridad que indique: "No bloquee la salida durante el funcionamiento del sistema".

3.3 No instale válvulas de cierre u otros accesorios de válvula que impidan el flujo de medio en el puerto de alivio de presión. Asegúrese de que el medio pueda desbordarse del puerto de alivio de presión sin problemas y sin obstrucciones. La tubería de desagüe deberá tener un máximo de dos codos y una longitud≤2 metros.

3.4 Asegúrese de que haya un drenaje en el piso o un dispositivo receptor cerca del lugar de instalación de la válvula de seguridad para un drenaje seguro durante la puesta en servicio, mantenimiento de fallas, etc., para evitar lesiones personales o pérdidas de propiedad causadas por el medio que fluye.

Puesta en servicio

Gire el volante una vez en la dirección de la flecha en el volante superior de la válvula de seguridad. En este momento se debe descargar el medio desde el puerto de alivio de presión. Si no se descarga ningún medio, verifique si el puerto de alivio de presión está bloqueado o si la válvula de seguridad está dañada y verifique el estado de presión del sistema. La rotación del volante sólo se puede utilizar para comprobar si la válvula de seguridad funciona correctamente. No gire el volante varias veces o en dirección inversa, ya que esto dañará la válvula de seguridad.

 Mantenimiento

Recomendación: Realizar una prueba funcional cada 6 meses.
