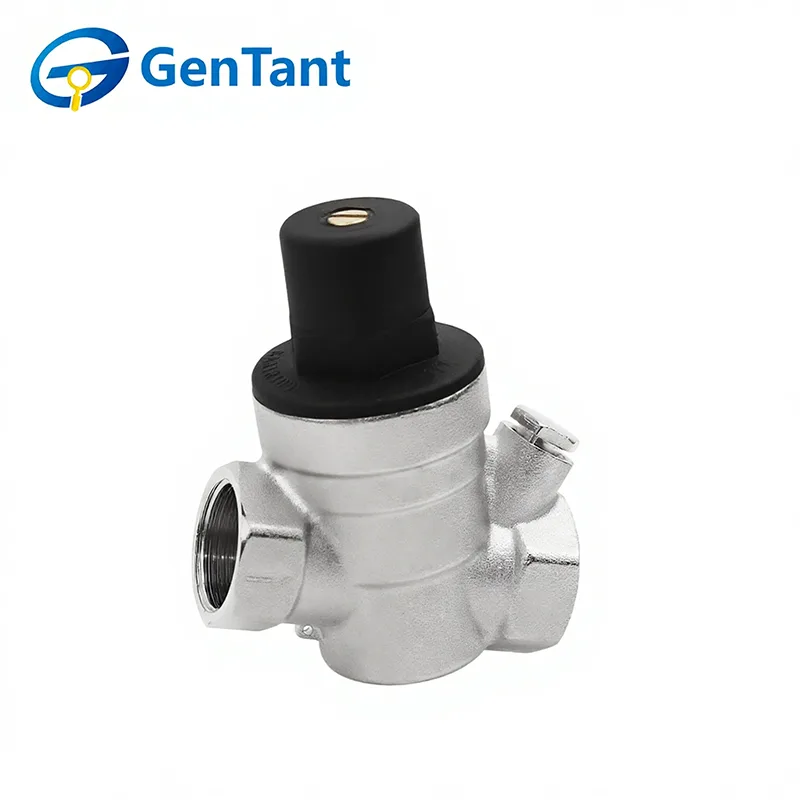

Válvula reductora de presión de diafragma

Las válvulas reductoras de presión de diafragma son dispositivos diseñados con precisión fundamentales para mantener una presión aguas abajo estable y controlada en sistemas de fluidos. Utilizando un mecanismo de diafragma sensible, regulan y reducen automáticamente la alta presión entrante a un punto de ajuste seguro y predeterminado, lo que garantiza una protección confiable para tuberías, accesorios y electrodomésticos aguas abajo. Esta función es vital para prevenir daños, minimizar el golpe de ariete, reducir el consumo de agua y mejorar la seguridad general y la longevidad de las redes de suministro de agua residenciales, comerciales y municipales.

Al priorizar tanto el avance tecnológico como la integridad del producto, GenTant proporciona válvulas reductoras de presión de diafragma de alto rendimiento que satisfacen las exigentes demandas de los sistemas hidráulicos modernos, respaldando la eficiencia del sistema y la seguridad operativa en todo el mundo.

Característica y aplicación del producto

Esta válvula reductora de presión de diafragma mantiene una presión aguas abajo estable independientemente de las fluctuaciones de entrada. Cuenta con una estructura robusta con una clasificación de presión de PN25 y permite una instalación flexible en orientaciones horizontales o verticales sin afectar el rendimiento, el ajuste o el sellado.

Utilizada principalmente en sistemas de suministro de agua municipales, la válvula está diseñada para reducir y estabilizar la presión de agua entrante alta e inestable, garantizando una presión de agua constante y segura para las conexiones del usuario final. Su función clave es mantener automáticamente una presión constante aguas abajo incluso cuando la presión aguas arriba varía.

Parámetro del producto (especificación)

Tipo de conexión roscada

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Especificación técnica

Presión de trabajo máxima permitida (PN): 25 bar

Rango de regulación de presión (Ps): 0,5~6 bar

Presión de salida Ajuste de fábrica: 3 bar

Rango de temperatura de trabajo: 0 ℃ (sin congelación) ~ (80 ℃)

Nivel de ruido (dB(A)): ≤ 30

Composición de materiales

① Cuerpo de válvula, tapa de válvula, carrete de válvula: HPb59-1

② Elemento de sellado: EPDM

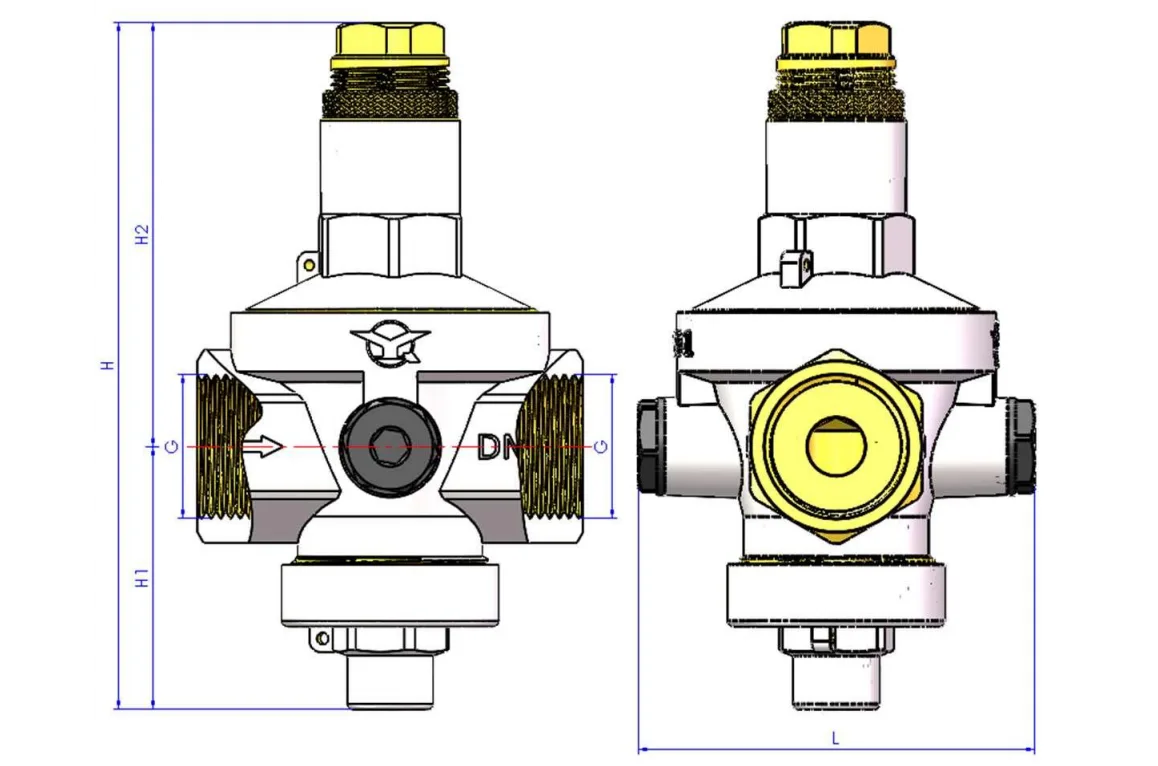

Dimensión del producto

Estructura del producto y principio de funcionamiento.

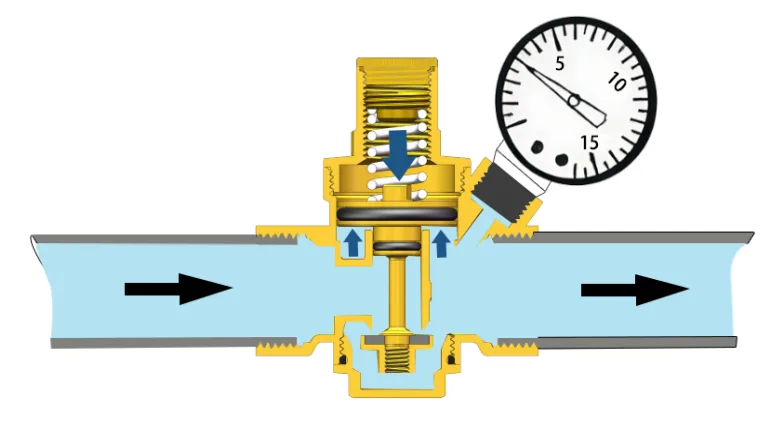

Principio de funcionamiento

La función principal de la válvula reductora de presión de diafragma es la modulación precisa de altas presiones de entrada a una presión de salida estabilizada y calibrada, salvaguardando así la integridad de los sistemas de fluidos domésticos e industriales posteriores contra sobretensiones o condiciones de sobrepresión localizadas.

Mecánicamente, el dispositivo establece un equilibrio hidráulico equilibrando dos fuerzas primarias: la fuerza estática ejercida por un resorte pretensado, que empuja la válvula hacia una posición abierta, contra la fuerza de cierre dinámica generada por la presión del fluido aguas arriba que actúa sobre el pistón interno. Esta balanza continua y autoaccionadora mantiene efectivamente un estado de presión reducida y constante aguas abajo, optimizando tanto el suministro de fluido como la protección del sistema.

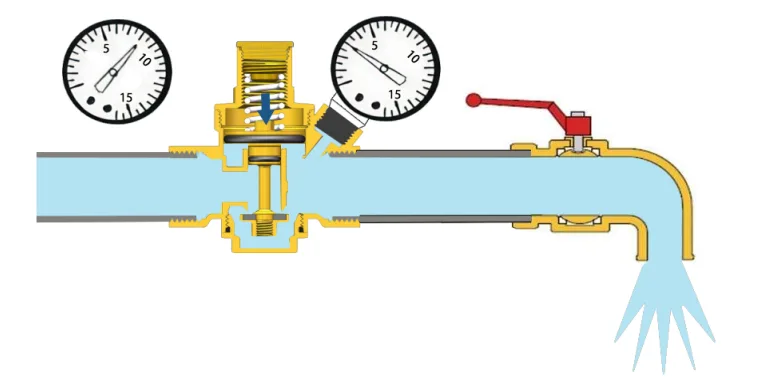

Estado de funcionamiento durante el consumo de agua

Cuando se abre el grifo de agua, la fuerza ejercida por el resorte interno supera la presión hidráulica ascendente que actúa sobre la superficie inferior del pistón. En consecuencia, el pistón se traslada hacia abajo, abriendo así el paso de flujo de fluido. A medida que se activan grifos adicionales aguas abajo, la contrapresión debajo del pistón disminuye, lo que resulta en un aumento proporcional en el caudal volumétrico a través de la válvula reductora de presión.

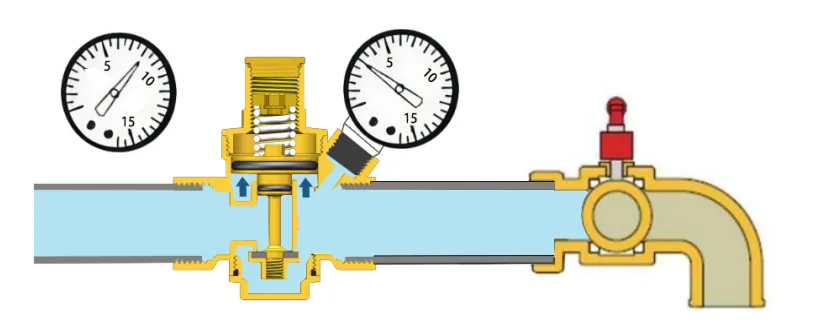

Estado de funcionamiento durante flujo cero

Al cerrar un grifo aguas abajo, la presión hidráulica dentro del circuito aguas abajo aumenta. Este aumento de presión impulsa el pistón interno hacia arriba, sellando efectivamente el paso del fluido y estabilizando la presión aguas abajo en su punto de ajuste predefinido. El cierre instantáneo de la válvula reductora de presión se logra cuando la fuerza hidráulica ascendente que actúa sobre el pistón excede la fuerza de contrapeso ejercida por el mecanismo de resorte interno.

Instrucciones de instalación y funcionamiento.

4.1 Antes de instalar la válvula reductora de presión, se recomienda purgar el aire y la suciedad del sistema de tuberías.

4.2 Verifique la dirección del flujo de agua (indicada por una flecha en el cuerpo de la válvula).

4.3 La válvula reductora de presión se puede instalar en secciones de tubería tanto verticales como horizontales (está prohibida la instalación invertida).

4.4 La válvula no debe instalarse en lugares donde pueda ocurrir congelación, como al aire libre, ya que la congelación dañará la unidad.

4.5 La válvula reductora de presión debe instalarse en un lugar de fácil acceso para el ajuste y la lectura de la presión. No se recomienda la instalación dentro de ejes de tuberías debido a la posible congelación.

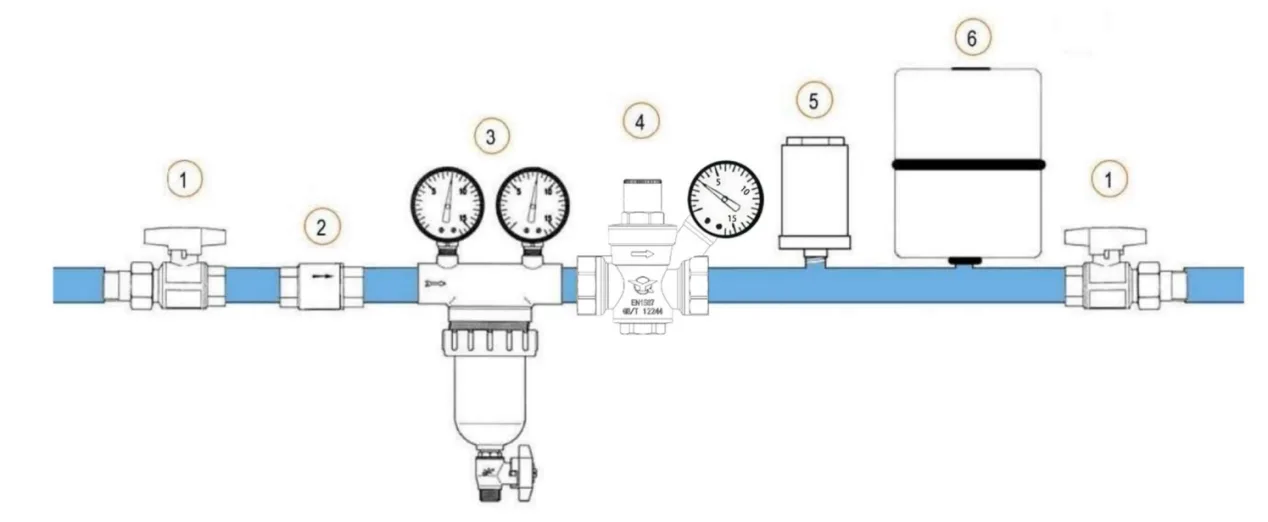

4.6 El fenómeno del "golpe de ariete" es la causa principal de falla de la válvula reductora de presión. Se recomiendan los métodos de instalación como se ilustra en la figura siguiente, ya que optimizan el funcionamiento de todos los equipos posteriores y facilitan las tareas de mantenimiento.

① Válvula de cierre: Instalada aguas arriba y aguas abajo de la válvula reductora de presión para facilitar las operaciones de mantenimiento de diversos equipos.

② Válvula de retención: evita el reflujo.

③ Filtro: Filtra las impurezas en la tubería de suministro principal para evitar incrustaciones en todos los equipos posteriores y mantener su rendimiento.

④ Válvula reductora de presión estable dinámica de tipo pistón.

⑤ Supresor de golpe de ariete: Evita las fluctuaciones de la tubería cuando se restablece el suministro de agua después de una interrupción, lo que podría dañar todos los equipos aguas abajo.

⑥ Vaso de expansión: Se utiliza en agua caliente y sistemas de almacenamiento de agua caliente donde la presión puede aumentar debido al calor del fluido, actuando para absorber la sobrepresión.

regulación de presión

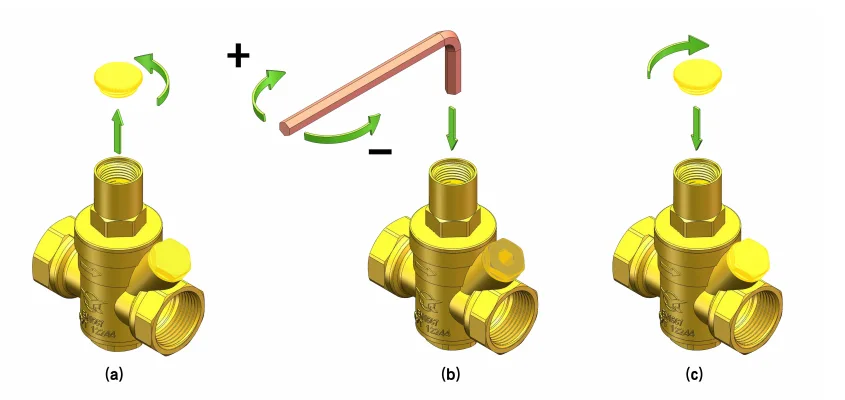

La presión de salida de la válvula reductora de presión viene ajustada de fábrica a 3 bar; La presión aguas abajo se puede ajustar utilizando los siguientes métodos:

1.Cierre la válvula de cierre detrás de la válvula reductora de presión.

2. Desenrosque la tapa de plástico en sentido antihorario.

3. Inserte una llave Allen en la tapa de ajuste de la válvula reductora de presión para ajustar: gírela en el sentido de las agujas del reloj para aumentar la presión aguas abajo, gírela en el sentido contrario a las agujas del reloj para disminuir la presión aguas abajo (Figura b).

4. El valor de presión que se muestra en el manómetro de la válvula reductora de presión es la presión aguas abajo ajustada.

5. Una vez completado el ajuste, apriete la tapa de plástico en el sentido de las agujas del reloj.

Para evitar la aparición de ruidos o fenómenos de cavitación, se recomienda mantener una relación de reducción de presión de entrada a salida inferior a 2,5. Por ejemplo, si la presión de salida requerida es de 4 bar, la presión de entrada no debe exceder los 10 bar. Si es necesario, considere instalar válvulas reductoras de presión adicionales en serie para lograr la reducción de presión deseada en etapas.

Solución de problemas

① Las válvulas reductoras de presión instaladas en tuberías de agua caliente o sistemas de almacenamiento de agua caliente experimentarán un aumento en la presión aguas abajo. Esto ocurre porque al calentar el agua aumenta la presión, y cuando no hay consumo de agua, la válvula reductora de presión queda en estado cerrado, impidiendo que se "libera" la presión acumulada.

Solución: Instale un vaso de expansión entre la entrada de agua caliente y la válvula reductora de presión para absorber el aumento de presión.

② Presión aguas abajo inconsistente con el valor de presión establecido. En áreas con mala calidad del agua, las impurezas que fluyen a través de la válvula reductora de presión pueden acumularse fácilmente entre el asiento de la válvula y el pistón, impidiendo que la válvula se cierre por completo. Esto permite que la presión aguas arriba se filtre hacia el lado aguas abajo, aumentando así la presión aguas abajo.

Solución: Instale un filtro aguas arriba de la válvula reductora de presión y realice una limpieza periódica.
