Grupo de seguridad de calderas

Un grupo de seguridad de calderas es un conjunto crítico integrado diseñado para brindar protección integral y control operativo para sistemas de calderas de agua caliente. Su función principal combina tres mecanismos de seguridad esenciales: una válvula de alivio de presión para liberar automáticamente el exceso de presión y evitar una sobrepresurización catastrófica; un manómetro para el control visual en tiempo real de la presión del sistema; y una válvula combinada única que integra funciones adicionales como regulación de flujo, válvula de retención o válvula de llenado para mantener niveles de agua seguros y evitar el reflujo. Esta unidad integrada garantiza la seguridad del sistema, la estabilidad operativa y el cumplimiento de estrictos códigos de calefacción, protegiendo contra daños y condiciones peligrosas en instalaciones de calderas comerciales y residenciales.

Característica y aplicación del producto

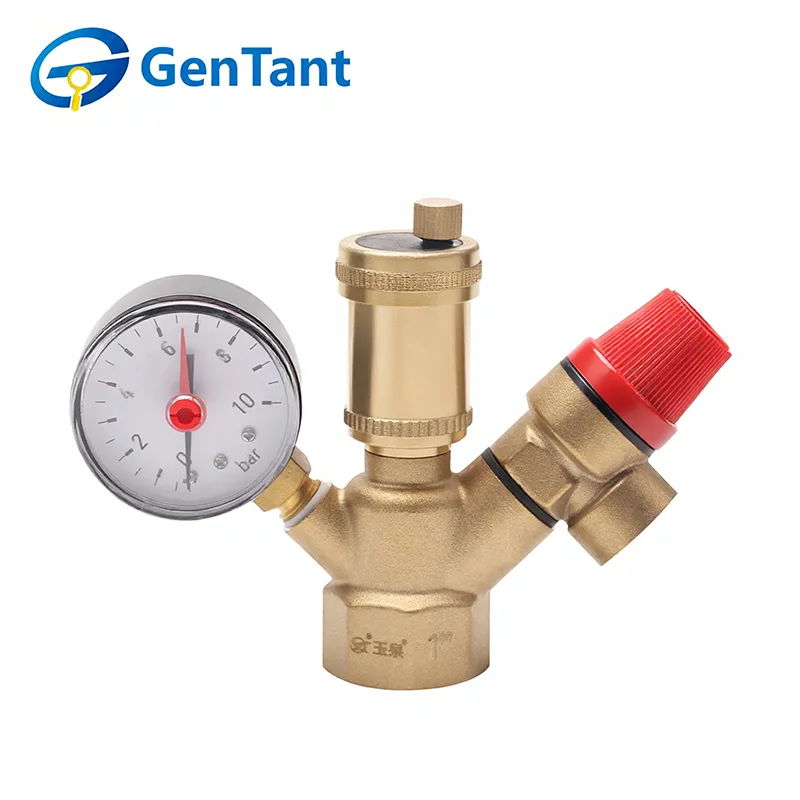

Un Grupo de Seguridad de Caldera 1 es un conjunto de protección integrado para sistemas autónomos de calefacción y agua caliente sanitaria (ACS) (hasta 10 bar). Combina tres funciones críticas en un cuerpo de latón para garantizar la estabilidad operativa.

Protección de presión: una válvula de alivio de seguridad integrada descarga agua automáticamente si la presión excede el límite establecido, evitando la ruptura del tanque o la tubería.

Eliminación de aire: una ventilación de aire automática purga gases continuamente, evitando "bloqueos de aire", ruido y corrosión interna.

Monitoreo: un manómetro incorporado proporciona un seguimiento visual en tiempo real de la presión del sistema.

Utilizado en sistemas de calefacción de circuito cerrado y ACS, protege calderas y calentadores de agua indirectos de la expansión térmica. Es fundamental para mantener la seguridad en viviendas particulares con fuentes de calor independientes de gas, electricidad o combustibles sólidos.

Parámetro del producto (especificación)

Especificación técnica

Presión nominal, MPa: 1,0

Presión de prueba, MPa: 1,5

Temperatura de funcionamiento en tubería: hasta +120 °C

Tamaño de conexión, pulgadas: 1

Presión de ajuste de la válvula de seguridad, bar: 3,0

Presión mínima de funcionamiento del medio, bar: 0,05

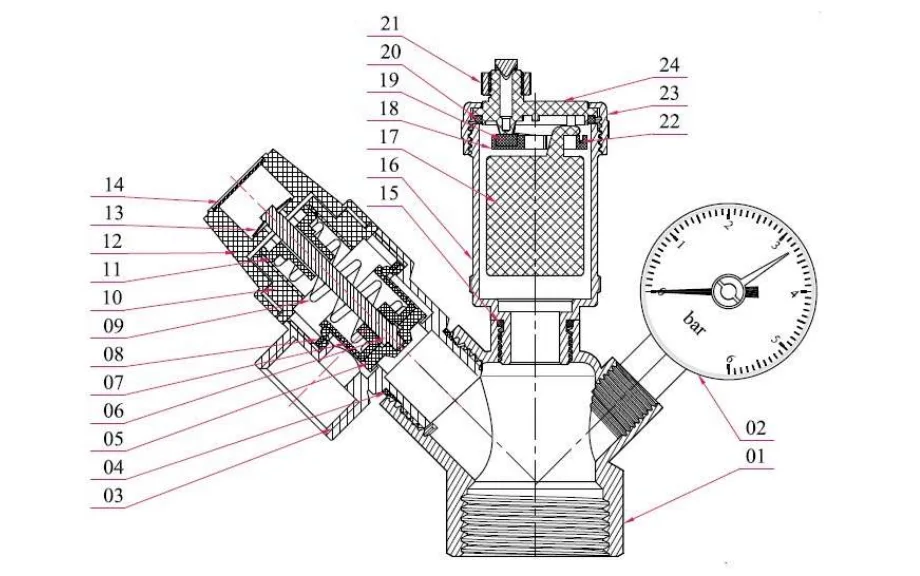

Composición de materiales

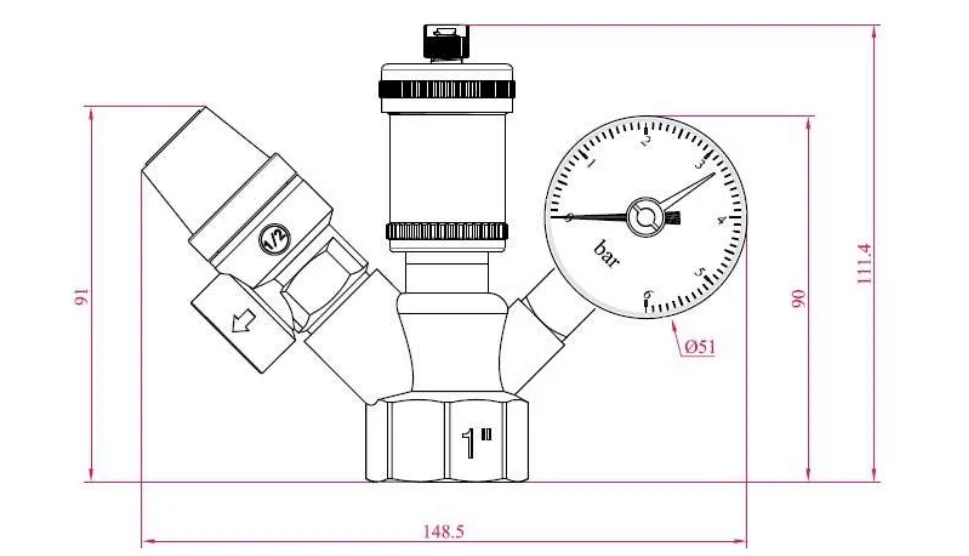

Dimensión del producto

Principio de funcionamiento

El Grupo de seguridad de caldera 1 funciona como un "vigilante" automatizado para su sistema de calefacción. Tras la puesta en servicio, la ventilación de aire automática comienza inmediatamente a purgar los gases atrapados para garantizar una circulación eficiente y evitar la corrosión.

Durante el funcionamiento normal, el manómetro proporciona diagnósticos constantes: las lecturas bajas sugieren una fuga o falla en el tanque de expansión, mientras que las lecturas altas advierten sobre sobrecalentamiento o generación de vapor. En caso de emergencia, si la presión alcanza el límite de 3 bares, la válvula de seguridad se activa instantáneamente, descargando el exceso de líquido para evitar una rotura catastrófica de una tubería o de una caldera.

Instrucciones de instalación y funcionamiento.

Ubicación: Instalar el Grupo de Seguridad de Caldera 1 directamente a la salida del generador de calor o caldera.

Camino despejado: asegúrese de que no haya válvulas de cierre instaladas en la tubería entre el grupo de seguridad y la unidad protegida.

Orientación: Monte la unidad de manera que la salida de aire y la válvula de seguridad queden perfectamente verticales. Coloque el manómetro de manera que sea fácilmente visible para el operador.

Verificación previa a la instalación: antes de la instalación o cualquier extracción, verifique que el sistema de tuberías esté completamente despresurizado.

Requisitos de operación y seguridad

Límites de funcionamiento: opere el grupo de seguridad únicamente dentro de los rangos de temperatura y presión especificados (máx. 1,0 MPa / 10 bar) como se indica en este manual.

Mantenimiento preventivo: Para evitar que el carrete de la válvula de seguridad se atasque, pruebe manualmente la válvula al menos una vez al mes. Realice esta prueba girando la manija de la válvula en el sentido de las agujas del reloj hasta que escuche un clic distintivo.

Mandato de seguridad: Nunca utilice el grupo de seguridad en sistemas que excedan su presión máxima nominal de 1,0 MPa.
