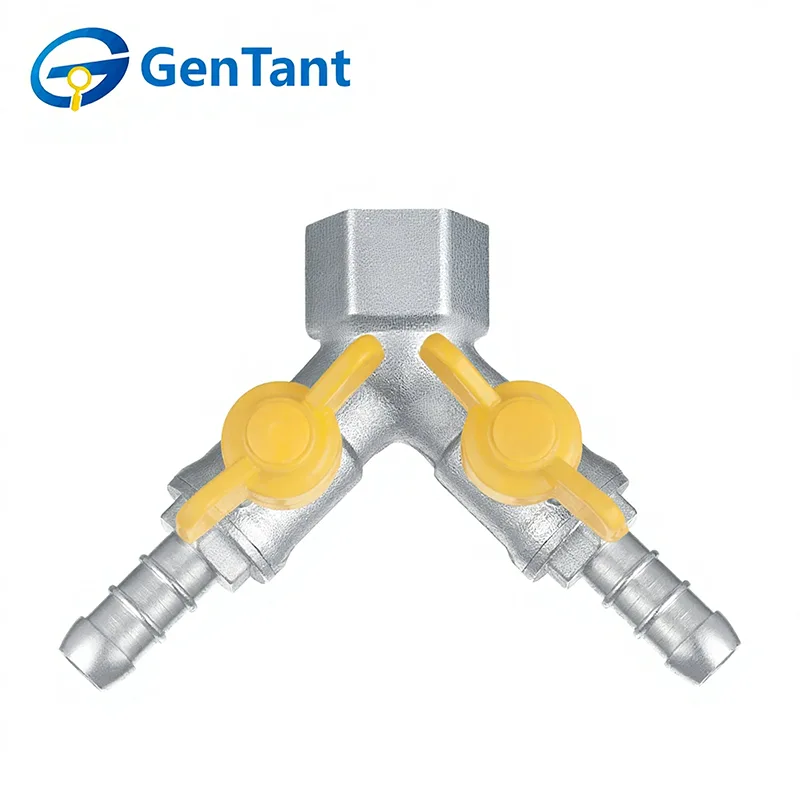

Válvula desviadora en forma de Y

Las válvulas desviadoras en forma de Y son importantes componentes de control de flujo diseñados para dirigir, dividir o combinar el flujo de fluido o gas dentro de los sistemas de tuberías. Con una estructura en forma de Y, estas válvulas permiten una desviación suave del flujo al tiempo que reducen la turbulencia y la pérdida de presión, lo que las hace adecuadas para aplicaciones de procesamiento industrial, sistemas de energía y distribución de fluidos.

Característica y aplicación del producto

Las válvulas desviadoras en forma de Y cuentan con un cuerpo en ángulo único diseñado para dividir una única fuente de gas en dos ramales separados con una turbulencia mínima. Su característica principal es la desviación de flujo integrada que elimina la necesidad de accesorios de unión en T adicionales, lo que reduce las posibles rutas de fuga. Se aplican ampliamente en conexiones de electrodomésticos dobles, como dividir una línea principal de gas para una caldera y un calentador de agua en cuartos de servicio reducidos.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: gas urbano nacional, gas natural, gas licuado de petróleo (GLP)

Temperatura de funcionamiento: -10°C ≤ T ≤ 80°C

La rosca cumple con la norma ISO 228.

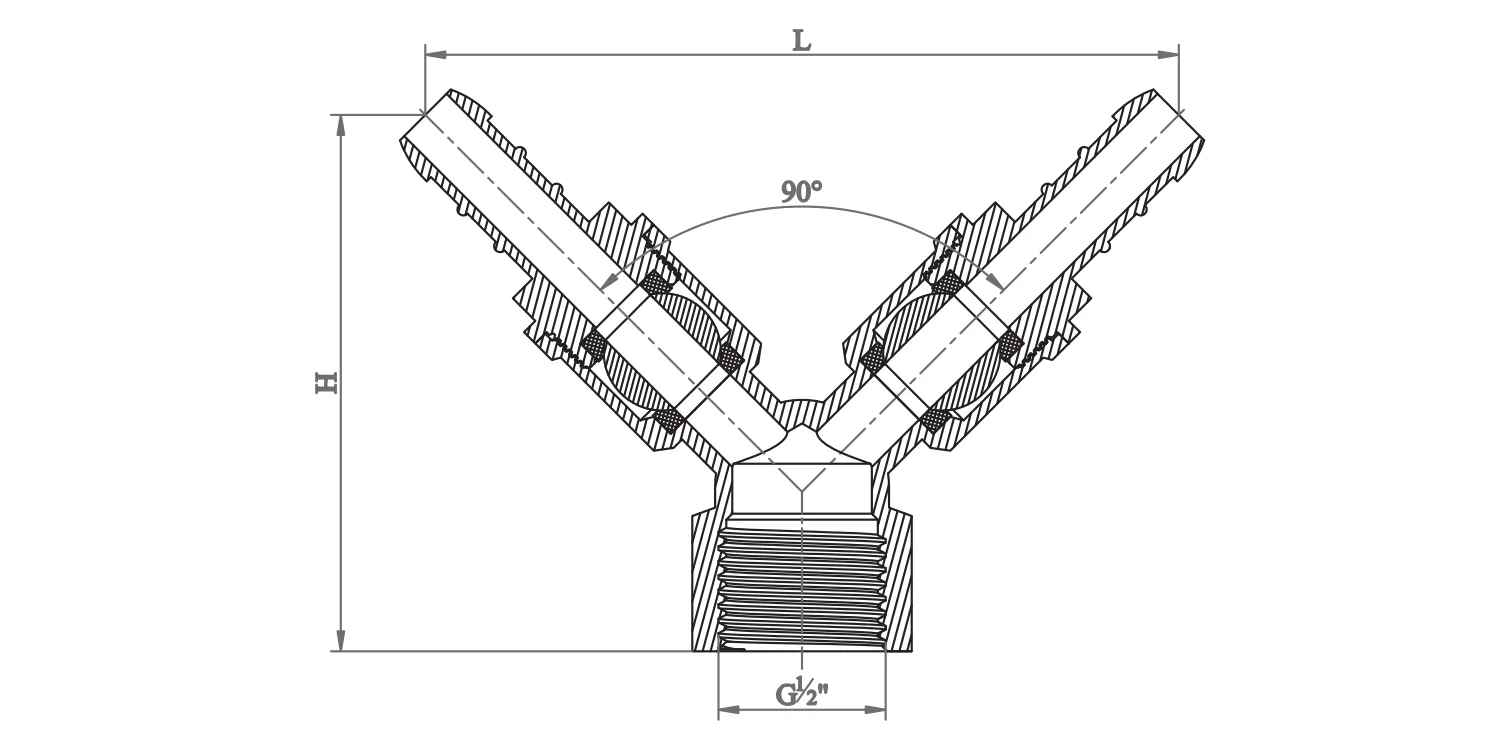

Dimensión del producto

Pautas de instalación

Instalación profesional: Las válvulas desviadoras en forma de Y deben ser instaladas por técnicos de gas certificados. Asegúrese de que el suministro de gas esté cerrado y que el área de trabajo esté bien ventilada.

Integridad de la rosca: utilice únicamente cinta de PTFE resistente al gas (normalmente amarilla) o sellador para tuberías especializado. Aplique sellador únicamente a las roscas macho, asegurándose de que no entre exceso de material en el cuerpo de la válvula para obstruir el sello.

Gestión de torsión: utilice una llave adecuada en el extremo de la válvula más cercano a la tubería. No apriete demasiado, ya que una fuerza excesiva puede agrietar el cuerpo de la válvula o dañar los asientos internos, lo que provocaría fugas peligrosas.

Prueba de fugas: Después de la instalación, nunca utilice una llama para comprobar si hay fugas. Aplique una solución certificada para detección de fugas o agua con jabón a todas las juntas; Las burbujas indican una fuga que debe corregirse inmediatamente.

Instrucciones de funcionamiento

Función: Las válvulas desviadoras en forma de Y son solo para servicio de encendido/apagado. Deben permanecer en posición totalmente abierta o totalmente cerrada. La apertura parcial puede causar erosión del asiento y falla del sello.

Posición del mango: El mango sirve como indicador visual. Cuando la manija está paralela a la tubería, la válvula está ABIERTA; cuando es perpendicular, está CERRADO.

Operación manual: Estas válvulas están diseñadas para operación manual. No utilice herramientas ni "barras tramposas" para girar la manija. Si una válvula es difícil de operar, es probable que sea necesario reemplazarla.

Inspección y mantenimiento

Revisiones periódicas: Inspeccione las válvulas desviadoras en forma de Y al menos dos veces al año para detectar signos de corrosión, daños en el mango u olores a gas. Haga un ciclo de la válvula (Abrir/Cerrar) periódicamente para asegurarse de que la bola no se atasque.

Sin desmontaje: debido a tolerancias de seguridad críticas, no intente desmontar ni reparar los componentes internos de una válvula de gas. Si la válvula tiene fugas o no se cierra, reemplace toda la unidad inmediatamente.

Medio ambiente: Mantenga el área de la válvula desviadora en forma de Y libre de productos químicos corrosivos o acumulación de alta humedad, que pueden degradar el cuerpo de latón o los sellos del vástago con el tiempo.

Protocolo de emergencia: En caso de una fuga de gas, cierre inmediatamente la válvula principal aguas arriba, evacue el área y comuníquese con los servicios de emergencia.
