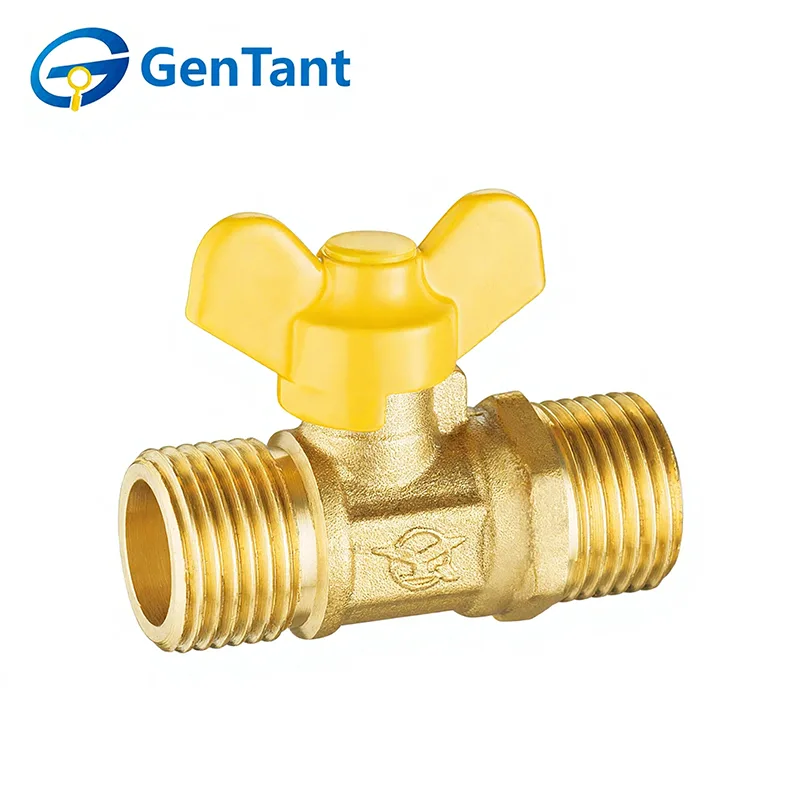

Válvula de gas con mango de mariposa

Las válvulas de gas con manija de mariposa se utilizan ampliamente en sistemas de control y distribución de gas para abrir, cerrar y regular el flujo de gas con una operación simple y eficiente. El diseño de la manija de mariposa permite un control manual rápido, una indicación clara de apertura y cierre y un rendimiento confiable, lo que hace que estas válvulas sean adecuadas para aplicaciones de gas residenciales, comerciales e industriales.

Característica y aplicación del producto

Las válvulas de gas con manija de mariposa están diseñadas para instalaciones en espacios reducidos donde una palanca larga estándar no puede girar libremente. El diseño compacto de "mariposa" (mango en T) proporciona un agarre cómodo para una operación rápida de un cuarto de vuelta. Estas válvulas se aplican ampliamente en juegos de medidores de gas residenciales, gabinetes de cocina y conexiones de calderas montadas en la pared. Su robusta construcción de latón garantiza un sello a prueba de fugas, lo que los convierte en los favoritos de los instaladores.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: gas urbano nacional, gas natural, gas licuado de petróleo (GLP)

Temperatura de funcionamiento: -10°C ≤ T ≤ 80°C

Dimensión del producto

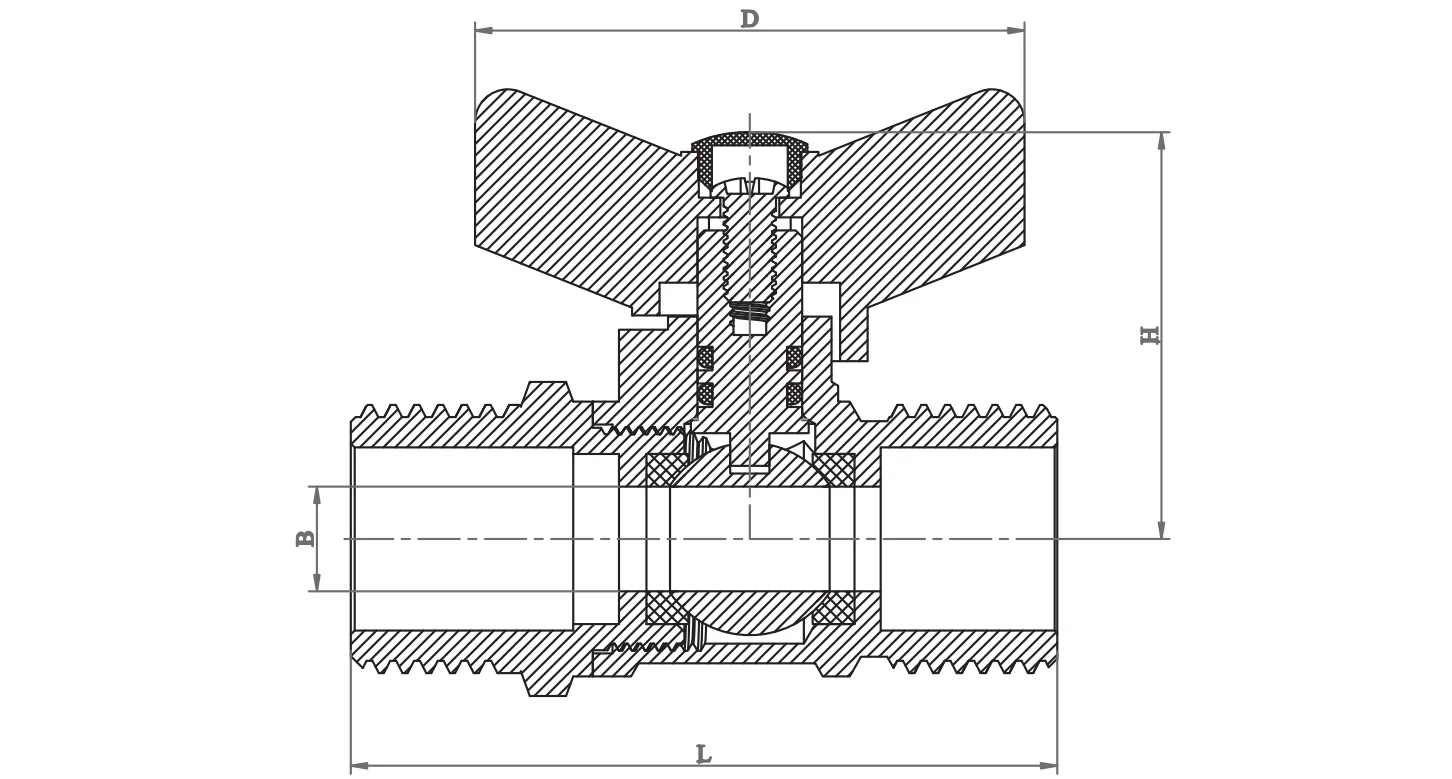

Rosca macho-macho

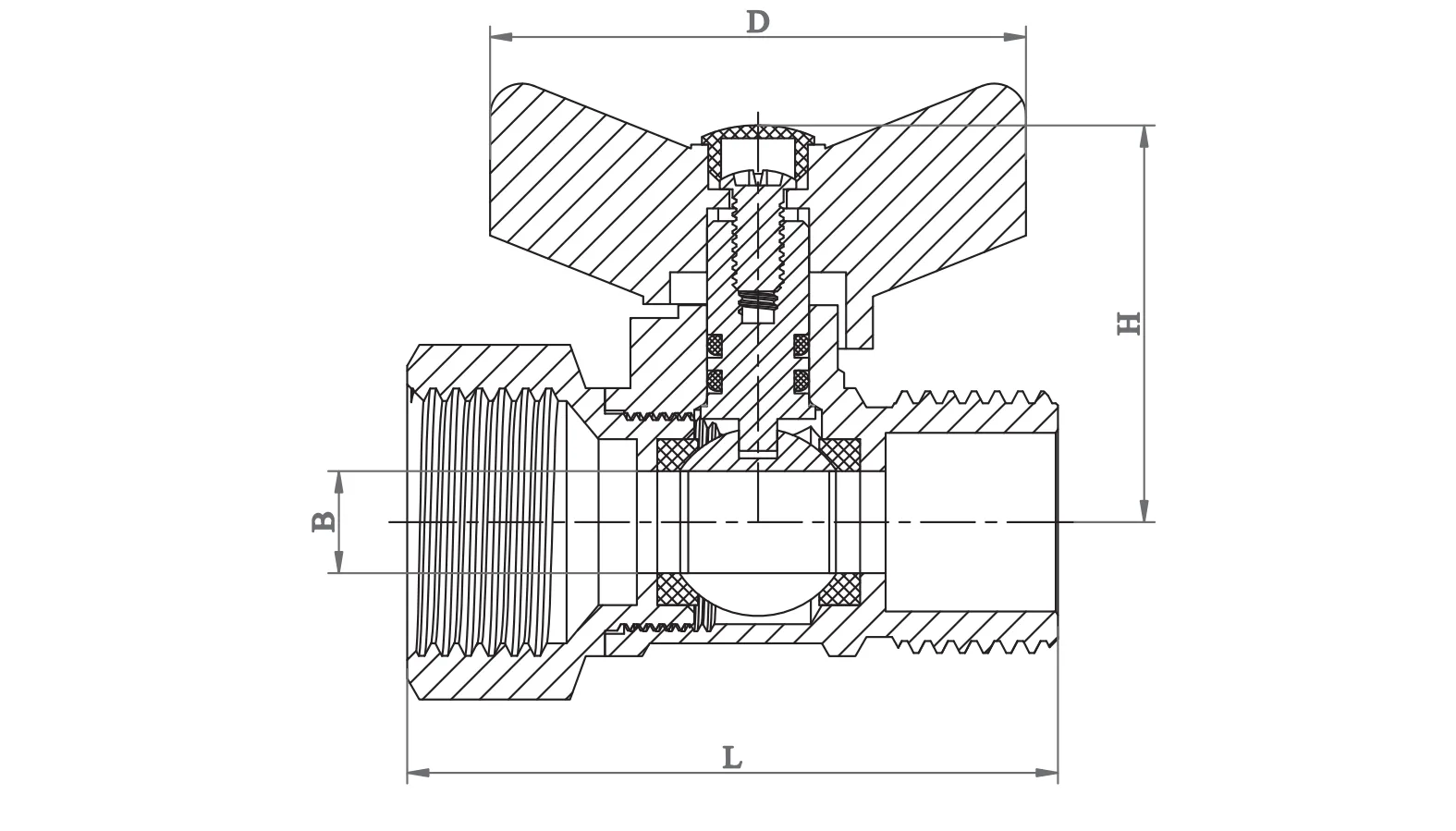

Hilo Hembra-Macho

Pautas de instalación

Instalación profesional: Las válvulas de gas con manija de mariposa deben ser instaladas por técnicos de gas certificados. Asegúrese de que el suministro de gas esté cerrado y que el área de trabajo esté bien ventilada.

Integridad de la rosca: utilice únicamente cinta de PTFE resistente al gas (normalmente amarilla) o sellador para tuberías especializado. Aplique sellador únicamente a las roscas macho, asegurándose de que no entre exceso de material en el cuerpo de la válvula para obstruir el sello.

Gestión de torsión: utilice una llave adecuada en el extremo de la válvula más cercano a la tubería. No apriete demasiado, ya que una fuerza excesiva puede agrietar el cuerpo de la válvula o dañar los asientos internos, lo que provocaría fugas peligrosas.

Prueba de fugas: Después de la instalación, nunca utilice una llama para comprobar si hay fugas. Aplique una solución certificada para detección de fugas o agua con jabón a todas las juntas; Las burbujas indican una fuga que debe corregirse inmediatamente.

Instrucciones de funcionamiento

Función: Las válvulas de gas con manija de mariposa son solo para servicio de encendido/apagado. Deben permanecer en posición totalmente abierta o totalmente cerrada. La apertura parcial puede causar erosión del asiento y falla del sello.

Posición del mango: El mango sirve como indicador visual. Cuando la manija está paralela a la tubería, la válvula está ABIERTA; cuando es perpendicular, está CERRADO.

Operación manual: Estas válvulas de gas con manija de mariposa están diseñadas para operación manual. No utilice herramientas ni "barras tramposas" para girar la manija. Si una válvula es difícil de operar, es probable que sea necesario reemplazarla.

Inspección y mantenimiento

Revisiones periódicas: Inspeccione las válvulas al menos dos veces al año para detectar signos de corrosión, daños en las manijas u olores a gas. Haga un ciclo de la válvula (Abrir/Cerrar) periódicamente para asegurarse de que la bola no se atasque.

Sin desmontaje: debido a tolerancias de seguridad críticas, no intente desmontar ni reparar los componentes internos de una válvula de gas. Si la válvula tiene fugas o no se cierra, reemplace toda la unidad inmediatamente.

Medio ambiente: Mantenga el área de la válvula libre de productos químicos corrosivos o acumulación de mucha humedad, que pueden degradar el cuerpo de latón o los sellos del vástago con el tiempo.

Protocolo de emergencia: En caso de una fuga de gas, cierre inmediatamente la válvula principal aguas arriba, evacue el área y comuníquese con los servicios de emergencia.
