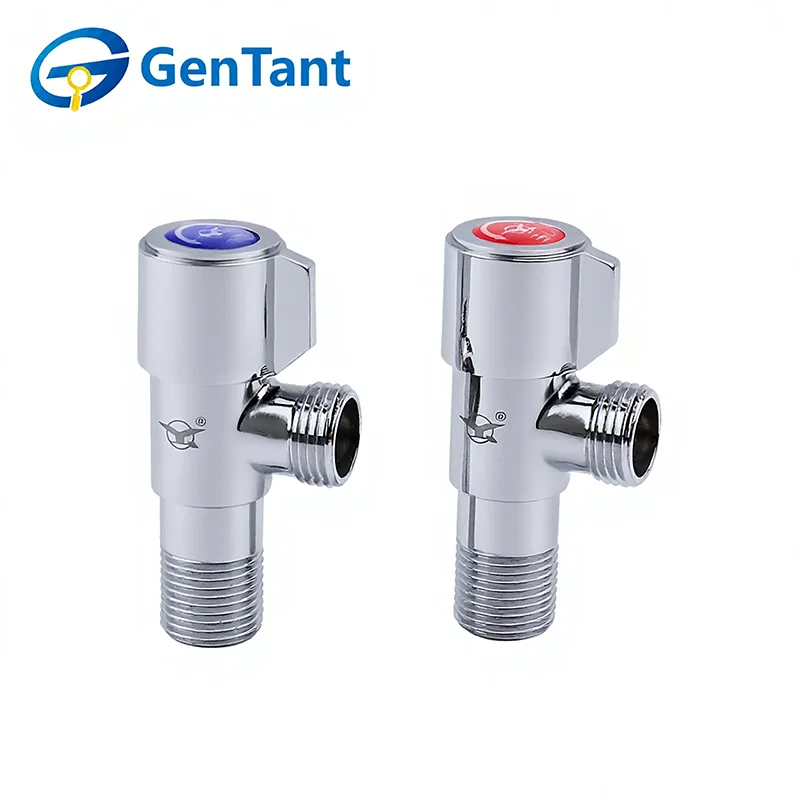

Válvula de ángulo de cuarto de vuelta

Las válvulas de ángulo de cuarto de vuelta se utilizan ampliamente en sistemas de control de fluidos y gases para abrir o cerrar rápidamente el flujo con una simple rotación de 90 grados, lo que brinda una respuesta rápida, un sellado confiable y una operación sencilla. El diseño del cuerpo en ángulo permite una instalación eficiente en espacios limitados y ayuda a cambiar la dirección del flujo manteniendo un rendimiento estable.

Característica y aplicación del producto

Las válvulas de ángulo de cuarto de vuelta cuentan con un mecanismo con asiento de bola que permite el cierre inmediato del flujo con una simple rotación de 90 grados. Su característica principal es la orientación de 90 grados, que simplifica las conexiones entre tuberías de pared y mangueras flexibles en espacios reducidos. Se aplican ampliamente en baños y cocinas residenciales para inodoros, lavabos y grifos. El cuerpo de latón duradero y el sello confiable brindan una solución duradera y sin fugas para los instaladores.

Parámetro del producto

Especificación técnica

Presión nominal: 1,0 MPa

Medio de trabajo: agua, gases no corrosivos y no inflamables.

Temperatura de funcionamiento: -10°C ≤ T ≤ 90°C

La rosca cumple con la norma ISO 228.

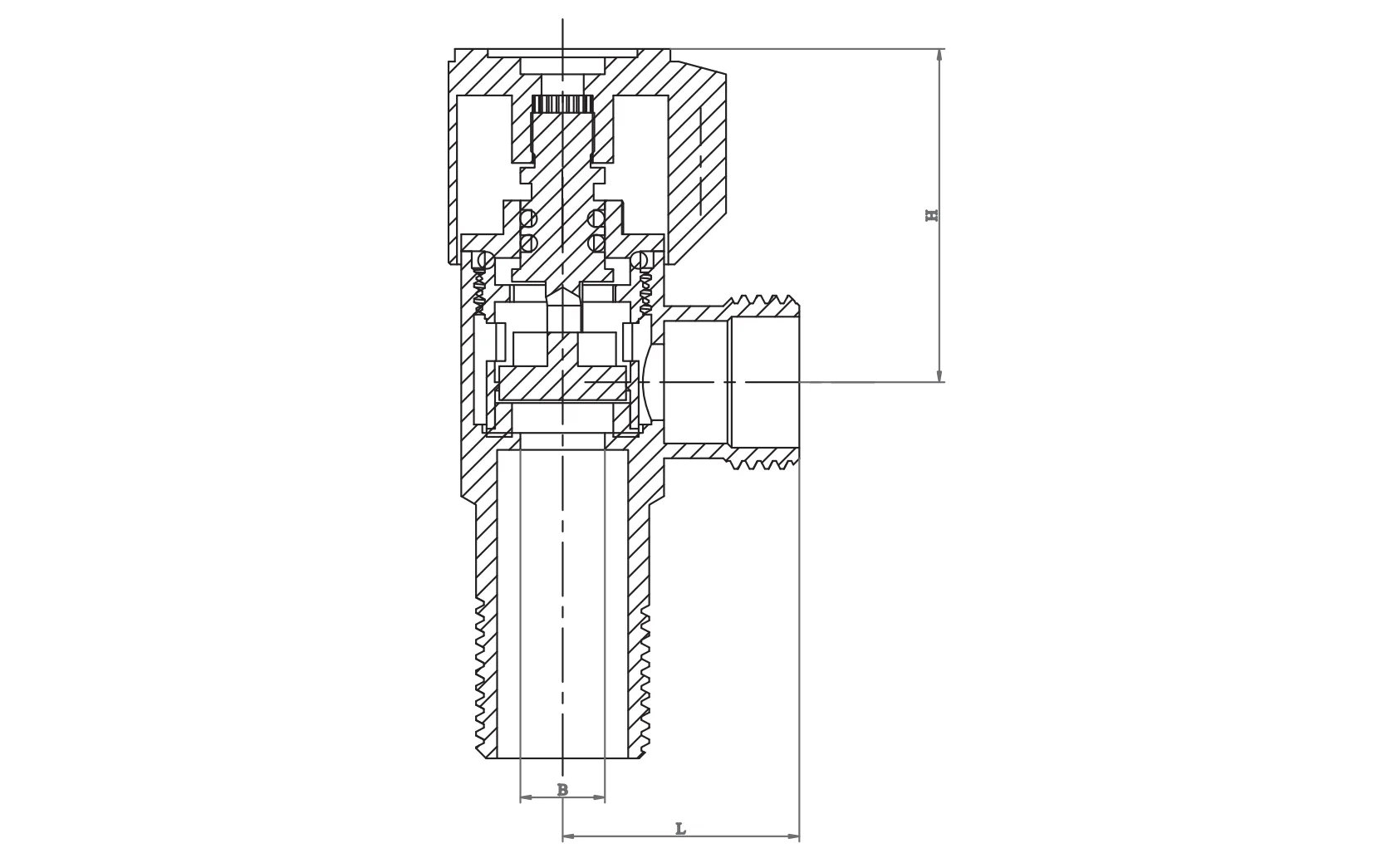

Dimensión del producto

Pautas de instalación

Instalación profesional: Las válvulas de ángulo de cuarto de vuelta deben ser instaladas por técnicos de gas certificados. Asegúrese de que el suministro de gas esté cerrado y que el área de trabajo esté bien ventilada.

Integridad de la rosca: utilice únicamente cinta de PTFE resistente al gas (normalmente amarilla) o sellador para tuberías especializado. Aplique sellador únicamente a las roscas macho, asegurándose de que no entre exceso de material en el cuerpo de la válvula para obstruir el sello.

Gestión de torsión: utilice una llave adecuada en el extremo de la válvula más cercano a la tubería. No apriete demasiado, ya que una fuerza excesiva puede agrietar el cuerpo de la válvula o dañar los asientos internos, lo que provocaría fugas peligrosas.

Prueba de fugas: Después de la instalación, nunca utilice una llama para comprobar si hay fugas. Aplique una solución certificada para detección de fugas o agua con jabón a todas las juntas; Las burbujas indican una fuga que debe corregirse inmediatamente.

Instrucciones de funcionamiento

Función: Las válvulas de ángulo de cuarto de vuelta son solo para servicio de encendido/apagado. Deben permanecer en posición totalmente abierta o totalmente cerrada. La apertura parcial puede causar erosión del asiento y falla del sello.

Posición del mango: El mango sirve como indicador visual. Cuando la manija está paralela a la tubería, la válvula está ABIERTA; cuando es perpendicular, está CERRADO.

Operación manual: Estas válvulas están diseñadas para operación manual. No utilice herramientas ni "barras tramposas" para girar la manija. Si una válvula es difícil de operar, es probable que sea necesario reemplazarla.

Inspección y mantenimiento

Revisiones periódicas: Inspeccione las válvulas angulares de un cuarto de vuelta al menos dos veces al año para detectar signos de corrosión, daños en el mango u olores a gas. Haga un ciclo de la válvula (Abrir/Cerrar) periódicamente para asegurarse de que la bola no se atasque.

Sin desmontaje: debido a tolerancias de seguridad críticas, no intente desmontar ni reparar los componentes internos de una válvula de gas. Si la válvula tiene fugas o no se cierra, reemplace toda la unidad inmediatamente.

Medio ambiente: Mantenga el área de la válvula libre de productos químicos corrosivos o acumulación de mucha humedad, que pueden degradar el cuerpo de latón o los sellos del vástago con el tiempo.

Protocolo de emergencia: En caso de una fuga de gas, cierre inmediatamente la válvula principal aguas arriba, evacue el área y comuníquese con los servicios de emergencia.
