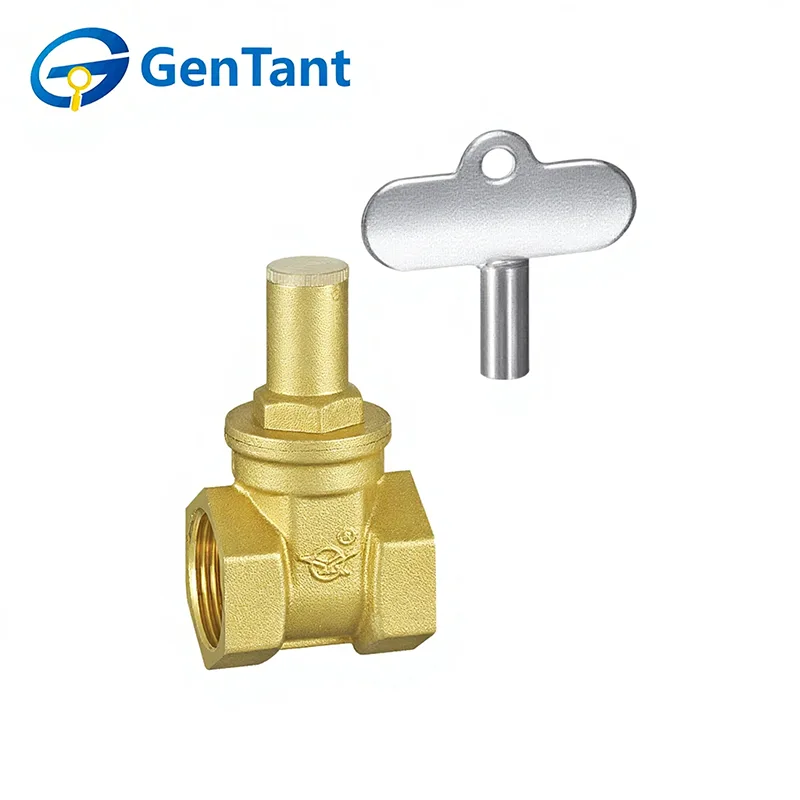

Válvula de compuerta bloqueable triangular

Una válvula de compuerta triangular con cerradura es un dispositivo de control de flujo especializado diseñado para un aislamiento seguro en sistemas de tuberías. Su función principal es permitir o bloquear completamente el flujo de fluido a través del movimiento lineal de una compuerta en forma de cuña, mientras que el mecanismo de bloqueo integrado en forma de triángulo permite asegurar la posición de la válvula (abierta o cerrada) con un candado. Esto evita la operación no autorizada o accidental, lo que garantiza la seguridad del sistema crítico, el acceso controlado para mantenimiento y una gestión precisa del flujo en aplicaciones donde la seguridad operativa es esencial, como en servicios públicos, servicios de edificios comerciales y procesos industriales.

Característica y aplicación del producto

La válvula de compuerta triangular con cerradura está diseñada para un control seguro de encendido/apagado en sistemas de tuberías de servicios públicos y suministro de agua. Cuenta con un cuerpo de válvula duradero y un mecanismo de bloqueo con llave triangular que evita el funcionamiento no autorizado y la manipulación. Cuando está completamente abierto, ofrece una resistencia mínima al flujo y un rendimiento de sellado confiable. Esta válvula se usa ampliamente en redes de agua municipales, servicios de edificios, sistemas HVAC y tuberías industriales donde se requiere seguridad, acceso controlado y aislamiento confiable.

Parámetro del producto

Especificación técnica

① Hecho de material de cobre de alta calidad mediante procesos de estampado en rojo y forjado en caliente.

② La válvula de compuerta con cerradura triangular funciona con medios como agua, petróleo y gas.

③ Temperatura de funcionamiento: -10°C ≤ t ≤ 120°C.

④ Presión de trabajo máxima permitida (PN): 16 bar.

Tipo de conexión de hilo

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Composición de materiales

Cuerpo de válvula, capó, compuerta: HPb59-1

Elemento de sellado: EPDM

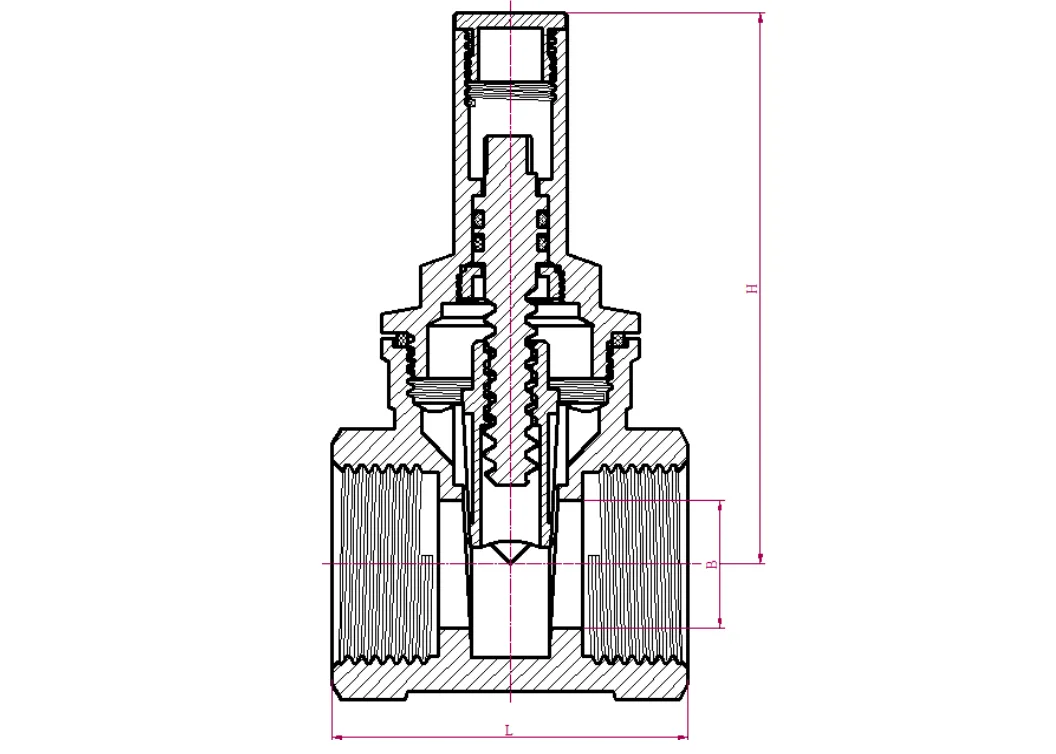

Dimensión del producto

Pautas de instalación

1.1 Para válvulas de compuerta roscadas, asegúrese de que la compuerta esté en la posición completamente cerrada durante la instalación y el ajuste. Los materiales de sellado, como la cinta de PTFE, deben estar limpios y libres de residuos.

1.2 Al instalar válvulas de compuerta roscadas, asegúrese de que la tubería esté perpendicular a la cara del extremo del cuerpo de la válvula. Durante el ajuste, agarre únicamente la parte hexagonal u octogonal del mismo lado que la rosca; no agarre la parte hexagonal u octogonal opuesta. El par de instalación no debe exceder los 50 N·m para DN15 y DN20, y no debe exceder los 70 N·m para DN25 para evitar la deformación del cuerpo de la válvula o un funcionamiento deficiente.

1.3 Al conectar una válvula de compuerta roscada al extremo de la tubería, la rosca interna puede ser cónica o paralela, pero la rosca externa debe ser una rosca de tubería cónica. El incumplimiento puede provocar conexiones sueltas y fugas.

1.4 Este punto repite el requisito establecido en la sección 1.3: las roscas internas pueden ser cónicas o paralelas, mientras que las roscas externas deben ser cónicas para evitar fugas por conexiones sueltas.

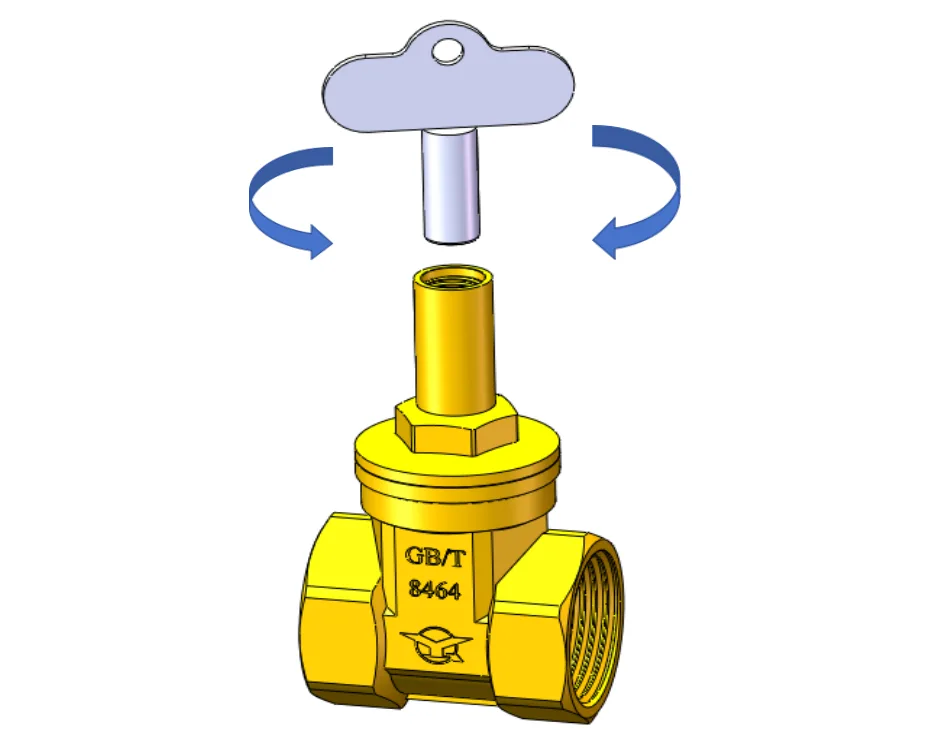

1.5 Para operar la válvula de compuerta bloqueable triangular: gírela en el sentido de las agujas del reloj para cerrar y en el sentido contrario a las agujas del reloj para abrir. No utilice herramientas adicionales ni fuerza excesiva, ya que esto puede dañar la estructura de la válvula.

1.6 Se recomienda utilizar la válvula solo en las posiciones completamente abierta o completamente cerrada para prolongar su vida útil. La válvula no debe abrirse parcialmente para fines de estrangulación y no debe usarse como válvula final.
