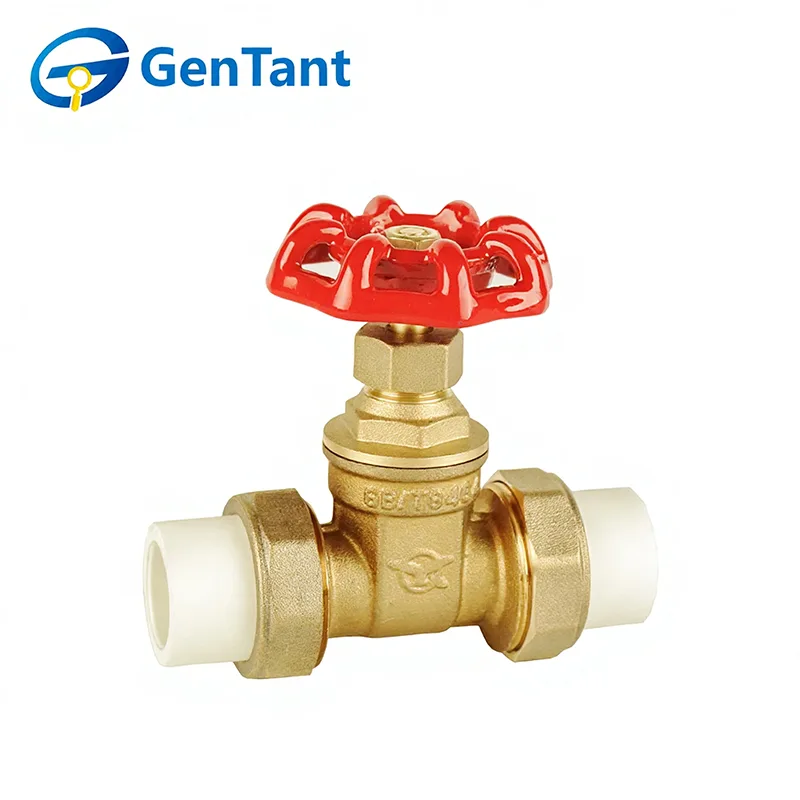

Válvula de compuerta de doble unión PPR

Una válvula de compuerta de doble unión PPR es un componente integral y de fácil mantenimiento diseñado específicamente para sistemas de tuberías de copolímero aleatorio de polipropileno (PPR). Su función principal es proporcionar un control confiable del flujo de encendido y apagado de líquidos dentro de la tubería. La válvula funciona a través de una compuerta de movimiento lineal que se abre completamente para permitir un flujo sin obstáculos o se cierra completamente para formar un sello hermético. El diseño definitorio de "doble unión" incorpora dos tuercas de unión separables a cada lado del cuerpo de la válvula, lo que permite una fácil instalación, extracción y servicio futuro sin la necesidad de cortar las tuberías de PPR. Esta característica es crucial para el mantenimiento del sistema, el reemplazo de componentes y las modificaciones en aplicaciones de plomería, distribución de agua y calefacción radiante residenciales y comerciales.

Característica y aplicación del producto

La válvula de compuerta de doble unión PPR está diseñada para un control de cierre confiable en sistemas de tuberías de plástico. Cuenta con un cuerpo de PPR resistente a la corrosión y conexiones de doble unión, lo que permite una fácil instalación, extracción y mantenimiento sin cortar tuberías. El funcionamiento suave de la compuerta garantiza una baja resistencia al flujo y un buen sellado cuando está completamente abierta o cerrada.

Esta válvula se usa ampliamente en sistemas de suministro de agua fría y caliente, instalaciones de HVAC y plomería residencial o comercial donde se requiere durabilidad, rendimiento sin fugas y servicio conveniente.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

La rosca cumple con la norma ISO 228.

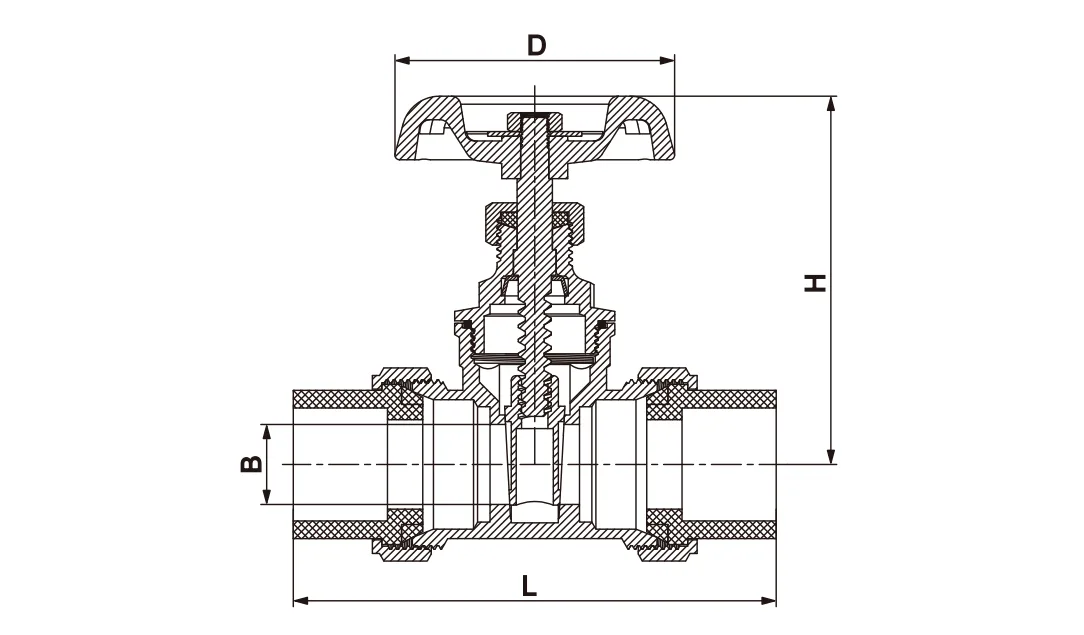

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7. Para válvulas de compuerta y de globo, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

Las válvulas de compuerta de doble unión PPR se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen: manija, tuerca de manija, empaquetadura, prensaestopas y tuerca de empaquetadura.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
