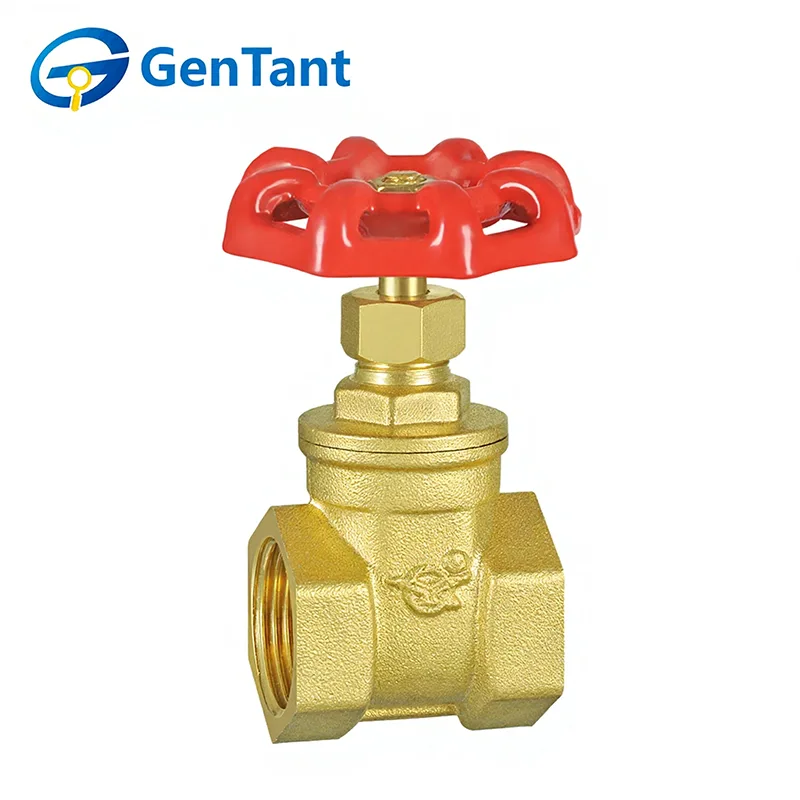

Válvula de compuerta de servicio mediano

Una válvula de compuerta de servicio mediano es una válvula de movimiento lineal versátil y duradera diseñada para un servicio de aislamiento confiable en una amplia gama de sistemas de manejo de fluidos. Su función principal es proporcionar un recorrido de flujo completo, sin obstrucciones y en línea recta cuando está completamente abierto y un cierre completo cuando está completamente cerrado. Esto se logra elevando o bajando una compuerta sólida, o cuña, perpendicular al flujo, lo que crea un sello hermético contra los asientos de la válvula. Diseñado para un rendimiento robusto sin las demandas extremas de presión y temperatura de aplicaciones de servicio pesado, es ideal para el control de encendido/apagado de agua, petróleo, gas y vapor en entornos municipales, comerciales e industriales, ofreciendo baja resistencia al flujo y una larga vida útil cuando se opera correctamente.

Característica y aplicación del producto

Una válvula de compuerta de servicio medio está diseñada para un control confiable de encendido/apagado en sistemas de tuberías de presión moderada. Cuenta con un cuerpo robusto, opciones de vástago ascendente o no ascendente y una compuerta de sellado hermético para una caída de presión mínima cuando está completamente abierta. Adecuado para aplicaciones de agua, petróleo, gas y vapor de baja presión, se usa ampliamente en sistemas industriales, comerciales y municipales para aislamiento, distribución y control de procesos donde no se requiere una operación frecuente.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua

Temperatura de funcionamiento: -10°C ≤ T ≤ 100°C

La rosca cumple con la norma ISO 228.

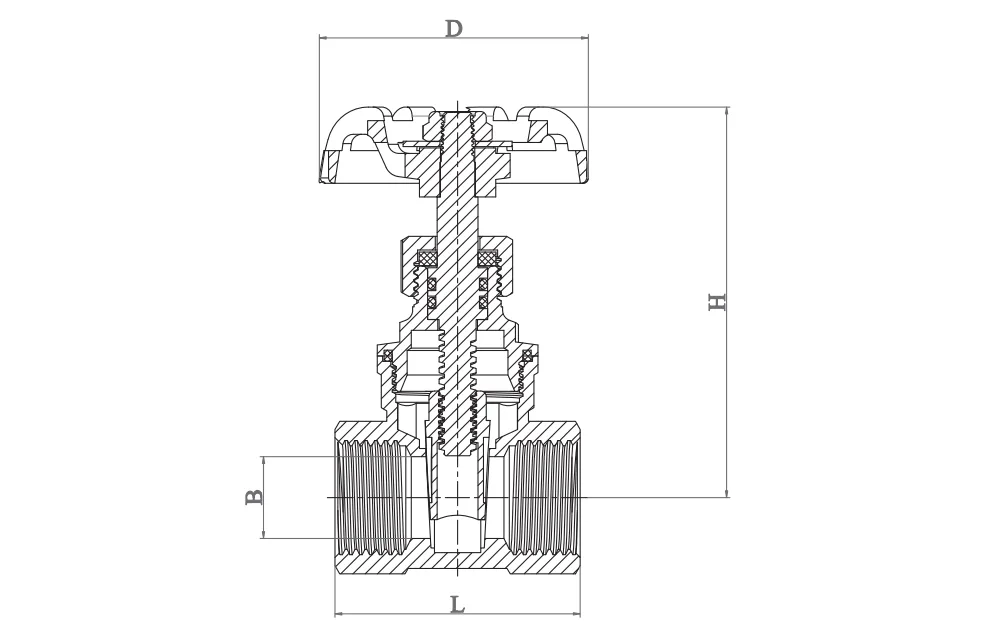

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner en servicio la válvula de compuerta de servicio mediano, ciclela completamente de abierta a cerrada para verificar que funcione sin problemas.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7. Para válvulas de compuerta y de globo, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

Las válvulas de compuerta de servicio mediano se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen: manija, tuerca de manija, empaquetadura, prensaestopas y tuerca de empaquetadura.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
