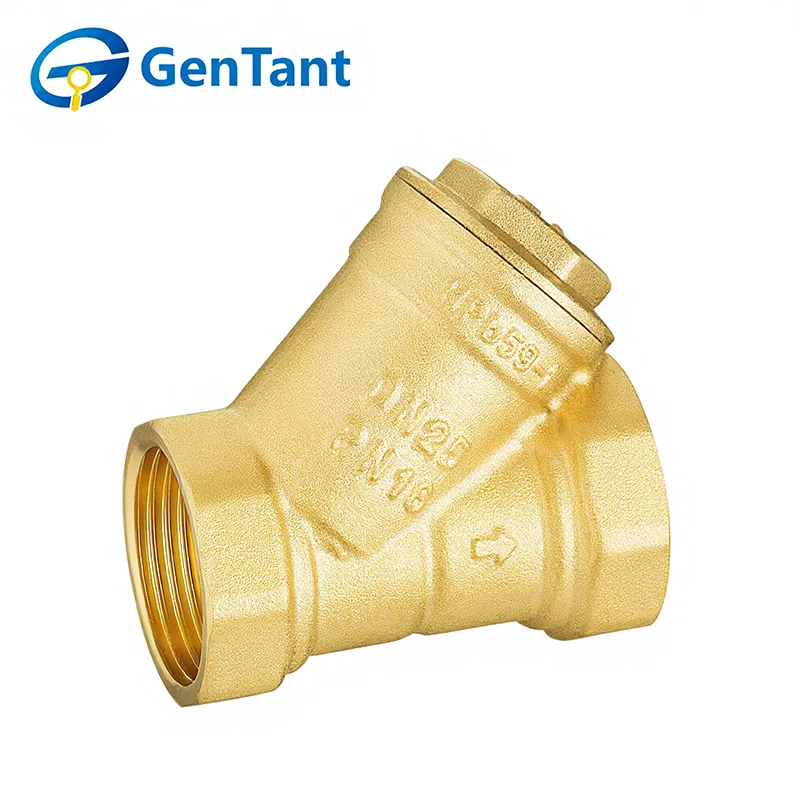

Válvula de filtro de servicio pesado

Las válvulas de filtro de servicio pesado son componentes críticos diseñados para proteger tuberías y equipos filtrando desechos, partículas y contaminantes de líquidos y gases, asegurando un funcionamiento suave y evitando daños a los sistemas posteriores. Con una construcción robusta y una alta capacidad de flujo, estas válvulas se utilizan ampliamente en aplicaciones de procesamiento industrial, energético y químico donde la durabilidad y la filtración confiable son esenciales.

Característica y aplicación del producto

Las válvulas de filtro de servicio pesado están diseñadas para entornos exigentes con alta presión y flujo de alta velocidad. Con cuerpos reforzados y mallas de acero inoxidable de alta calidad, brindan una durabilidad y eficiencia de filtración excepcionales. Estas válvulas se aplican principalmente en sistemas de calderas comerciales, líneas principales de HVAC a gran escala y torres de enfriamiento, donde es vital proteger la maquinaria crítica de desechos grandes. Su diseño robusto garantiza la longevidad del sistema y minimiza el tiempo de inactividad relacionado con el mantenimiento.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -10°C ≤ T ≤ 120°C

La rosca cumple con la norma ISO 228.

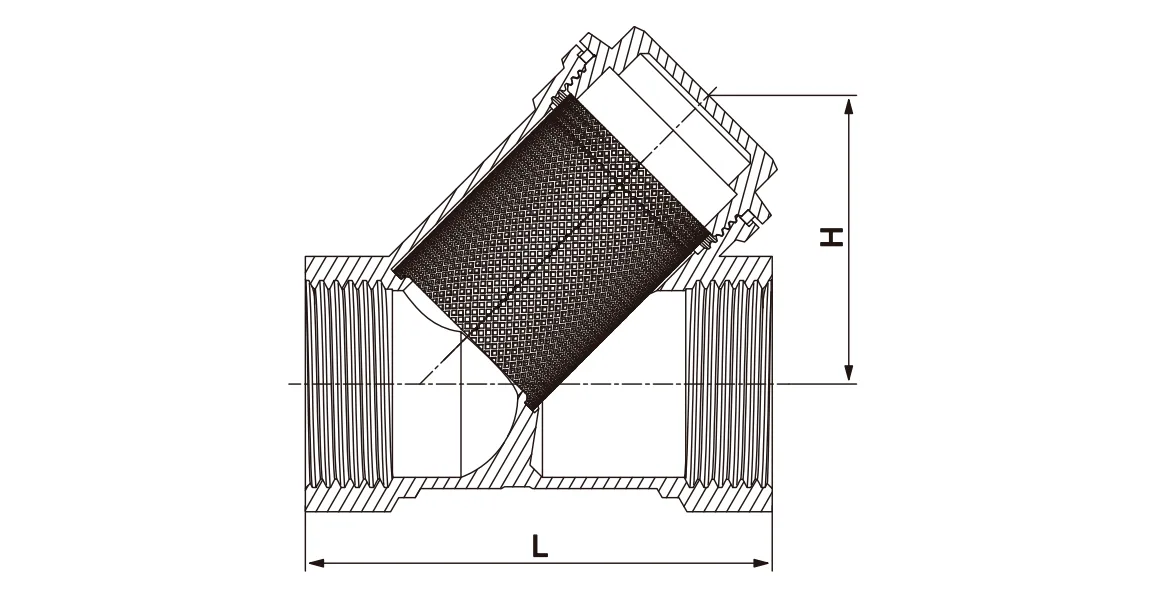

Dimensión del producto

Pautas de instalación

Preparación del sistema: Asegúrese de que la tubería esté limpia de todos los residuos de construcción antes de la instalación. Retire las tapas protectoras y verifique que la malla interior esté asentada correctamente.

Flujo direccional: Los filtros son unidireccionales. Asegúrese de que la flecha en el cuerpo de la válvula apunte en la dirección del flujo de fluido. Para válvulas de filtro de servicio pesado, la carcasa de la malla debe apuntar hacia abajo para permitir que la gravedad ayude en la recolección de desechos.

Herramientas correctas: aplique una llave solo al extremo hexagonal más cercano al tubo que se está roscando. No aplique torsión a lo largo del cuerpo de la válvula, ya que esto puede causar una deformación permanente.

Sellado de roscas: Utilice cinta de PTFE o sellador estrictamente en las roscas macho de las tuberías. No permita que entre exceso de sellador en la válvula, ya que puede obstruir la malla del filtro.

Espaciado: Asegúrese de que haya suficiente espacio debajo de la tapa del filtro para permitir la extracción y limpieza de la pantalla durante el mantenimiento futuro.

Instrucciones de funcionamiento

Función: Estas válvulas están diseñadas únicamente para filtración mecánica. Son componentes pasivos que protegen equipos posteriores como bombas, medidores e intercambiadores de calor.

Puesta en servicio inicial: Después de que se inicie el sistema, controle la caída de presión a través del filtro. Una caída significativa indica que la pantalla ha acumulado residuos iniciales de "inicio" y requiere una limpieza inmediata.

Límites de presión: asegúrese de que las condiciones de funcionamiento no excedan los valores nominales de presión y temperatura estampados para evitar fallas en la carcasa.

Inspección y mantenimiento

Limpieza periódica: Desenrosque periódicamente la tapa del colador para retirar y limpiar la malla de acero inoxidable. La frecuencia depende de los niveles de sedimentos del fluido.

Inspección del sello: Inspeccione la junta de la tapa o la junta tórica cada vez que se abra el filtro. Reemplácelo si hay signos visibles de desgaste o aplanamiento para evitar fugas.

Cuidado del filtro: Limpiar la malla con un cepillo suave y agua. No utilice una rejilla dañada o deformada, ya que los residuos desviados dañarán los componentes posteriores.

Protocolo de seguridad: Nunca intente abrir la tapa del filtro mientras el sistema esté bajo presión. Aísle la sección y libere toda la presión interna antes de realizar el mantenimiento.

Compensación del sello: si se produce una fuga en la tapa, apriétela ligeramente. Si la fuga persiste, reemplace la junta en lugar de apretarla demasiado.
