¿Cómo previene una válvula de retención con bridas el reflujo en sistemas de tuberías?

En los sistemas de tuberías industriales, prevenir el flujo inverso es fundamental para mantener la seguridad del sistema, proteger los equipos y garantizar la estabilidad del proceso. AVálvula de retención con bridaes una solución ampliamente utilizada que permite automáticamente que el fluido fluya en una dirección mientras bloquea el flujo inverso. Este dispositivo simple pero eficaz desempeña un papel crucial en industrias como las de tratamiento de agua, procesamiento químico, petróleo y generación de energía.

A diferencia de las válvulas manuales, las válvulas de retención con bridas funcionan automáticamente utilizando la presión del medio que fluye. Cuando el fluido fluye en la dirección correcta, el disco interno se abre; cuando el flujo se invierte o la presión cae, el disco se cierra inmediatamente, evitando el reflujo y protegiendo el equipo aguas arriba.

Resumen del artículo

Este artículo explica cómo funciona una válvula de retención bridada, sus componentes estructurales, beneficios, consideraciones de instalación y aplicaciones industriales comunes. También destaca cómo elegir el diseño de válvula correcto puede resolver desafíos comunes en las tuberías, como daños a las bombas, aumentos repentinos de presión y contaminación.

Tabla de contenido

• Introducción a las válvulas de retención con bridas
• Principio de funcionamiento de una válvula de retención con bridas
• Componentes principales de una válvula de retención con bridas
• Parámetros técnicos clave
• Ventajas de utilizar válvulas de retención con bridas
• Aplicaciones industriales típicas
• Cómo elegir la válvula de retención con brida adecuada
• Consejos de instalación y mantenimiento
• Preguntas frecuentes
• Conclusión

Introducción a las válvulas de retención con bridas

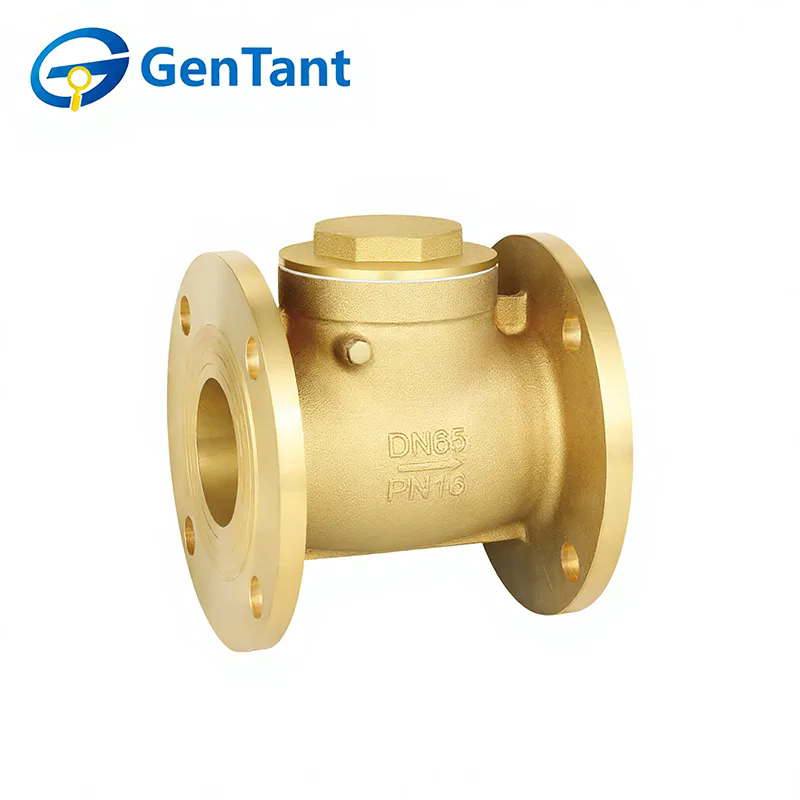

Una válvula de retención con bridas es un tipo de válvula antirretorno diseñada con conexiones de brida en ambos extremos para que pueda atornillarse directamente a las bridas de la tubería. Este método de conexión proporciona un fuerte rendimiento de sellado y es particularmente adecuado para tuberías medianas y grandes que operan en condiciones de mayor presión. :contentReference[oaicite:1]{index=1}

La función principal de una válvula de retención con bridas es permitir que el fluido se mueva en una dirección mientras detiene automáticamente el flujo inverso. Esto evita problemas como daños a la bomba, golpes de ariete o contaminación de los procesos aguas arriba. :contentReference[oaicite:2]{index=2}

Debido a su confiabilidad y durabilidad, las válvulas de retención con bridas se usan ampliamente en sistemas de agua, plantas petroquímicas, instalaciones de tratamiento de aguas residuales y líneas de producción industrial.

Principio de funcionamiento de una válvula de retención con bridas

El funcionamiento de una válvula de retención bridada depende de las diferencias de presión entre la entrada y la salida de la tubería.

• Cuando el fluido fluye en la dirección correcta, la presión empuja el disco de la válvula para abrirlo.
• El disco se levanta o se aleja del asiento de la válvula, permitiendo el paso del medio.
• Si el flujo se detiene o se invierte, la presión inversa empuja el disco hacia el asiento.
• La válvula se cierra automáticamente y bloquea el reflujo.

Este mecanismo automático garantiza que no se requiere alimentación externa ni operación manual. La válvula responde instantáneamente a los cambios de presión en el sistema, brindando protección continua a bombas, compresores y otros equipos críticos. :contentReference[oaicite:3]{index=3}

Componentes principales de una válvula de retención con bridas

Comprender la estructura interna de una válvula de retención con bridas ayuda a los ingenieros a seleccionar el modelo correcto para su sistema de tuberías.

La mayoría de las válvulas de retención con bridas industriales se fabrican con materiales duraderos como hierro fundido, acero al carbono o acero inoxidable para resistir la presión, la temperatura y los medios corrosivos. :contentReference[oaicite:4]{index=4}

Parámetros técnicos clave

Al seleccionar una válvula de retención con bridas, los ingenieros deben considerar varios parámetros técnicos para garantizar la compatibilidad con el sistema de tuberías.

• Diámetro nominal (DN)
• Clasificación de presión (PN o clase)
• Temperatura de trabajo
• Material del cuerpo y del disco
• Material del sello
• Estándar de conexión (ANSI, DIN, JIS)

Ventajas de utilizar válvulas de retención con bridas

Muchas instalaciones industriales prefieren las válvulas de retención con bridas porque brindan un rendimiento confiable y un mantenimiento sencillo.

• Operación automática– No requiere control manual ni fuente de alimentación.
• Prevención eficaz del reflujo– Protege bombas y compresores.
• Fuerte conexión de tubería– Las juntas bridadas proporcionan un sellado estable.
• Fácil mantenimiento– La válvula se puede quitar sin cortar la tubería.
• Amplia compatibilidad industrial– Adecuado para diversas condiciones de presión y temperatura.

Estas ventajas hacen que las válvulas de retención con bridas sean componentes esenciales en los sistemas de tuberías industriales modernos.

Aplicaciones industriales típicas

Las válvulas de retención con bridas se instalan comúnmente en muchos sistemas industriales donde es fundamental evitar el flujo inverso.

• Plantas de abastecimiento y tratamiento de agua.
• Oleoductos y gasoductos
• Sistemas de procesamiento químico
• Tuberías de vapor y calderas.
• Líneas de procesamiento de alimentos y productos farmacéuticos.
• Instalaciones de generación de energía

En los sistemas de bombeo, por ejemplo, la válvula suele instalarse en la línea de descarga para evitar que el agua regrese a la bomba cuando deja de funcionar.

Cómo elegir la válvula de retención con brida adecuada

Seleccionar el modelo de válvula correcto requiere una evaluación cuidadosa de las condiciones del sistema. Siempre se deben considerar los siguientes factores:

• Presión y temperatura de la tubería.
• Tipo de fluido o gas
• Orientación de instalación (horizontal o vertical)
• Rendimiento de sellado requerido
• Accesibilidad de mantenimiento
• Estándares industriales aplicables

Una válvula del tamaño adecuado garantiza un funcionamiento estable y evita problemas como vibración del disco, pérdida de presión o desgaste prematuro.

Consejos de instalación y mantenimiento

• Instale la válvula de acuerdo con la flecha de dirección del flujo en el cuerpo.
• Asegúrese de que las superficies de las bridas estén limpias antes de la instalación.
• Utilice juntas y torque adecuados al apretar los pernos de las bridas.
• Evite instalar la válvula en posiciones donde se puedan acumular residuos.
• Inspeccione periódicamente en busca de desgaste, corrosión o daños en el sellado.

Una instalación correcta mejora significativamente la confiabilidad y la vida útil de la válvula.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una válvula de retención con brida y una válvula de retención roscada?

Las válvulas de retención con bridas utilizan conexiones de pernos entre bridas de tuberías, lo que las hace ideales para tuberías más grandes y sistemas de mayor presión. Las válvulas de retención roscadas se utilizan normalmente para tuberías más pequeñas.

P2: ¿Se puede instalar verticalmente una válvula de retención con bridas?

Sí, pero la orientación de la instalación depende del tipo de válvula. Las válvulas de retención de oscilación generalmente se instalan horizontalmente, mientras que las válvulas de retención de elevación pueden funcionar en tuberías verticales.

P3: ¿Qué causa el golpe de ariete en las válvulas de retención?

El golpe de ariete ocurre cuando la válvula se cierra demasiado rápido debido a una inversión repentina del flujo. El uso de válvulas de retención asistidas por resorte o un diseño adecuado del sistema puede ayudar a reducir este problema.

P4: ¿Cuánto dura una válvula de retención con bridas?

Con una selección de materiales y un mantenimiento adecuados, las válvulas de retención industriales pueden funcionar de forma fiable durante muchos años en entornos exigentes.

Conclusión

Una válvula de retención con bridas es un componente crítico en los sistemas de tuberías modernos, ya que garantiza que los fluidos fluyan de manera segura en una dirección y evita costosos problemas de reflujo. Al comprender su principio de funcionamiento, estructura y requisitos de aplicación, los ingenieros y administradores de instalaciones pueden seleccionar la válvula adecuada para mejorar la confiabilidad del sistema y la eficiencia operativa.

Como proveedor profesional de válvulas industriales,GenTanteproporciona válvulas de retención con bridas de alta calidad diseñadas para brindar durabilidad, sellado de precisión y rendimiento confiable en entornos industriales exigentes. Si está buscando soluciones de válvulas confiables para su sistema de tuberías, nuestro equipo de ingeniería está listo para ayudarlo.

Contáctenoshoypara obtener más información sobre nuestros productos de válvulas de retención bridadas y descubrir cómo GenTant puede respaldar su próximo proyecto industrial.
