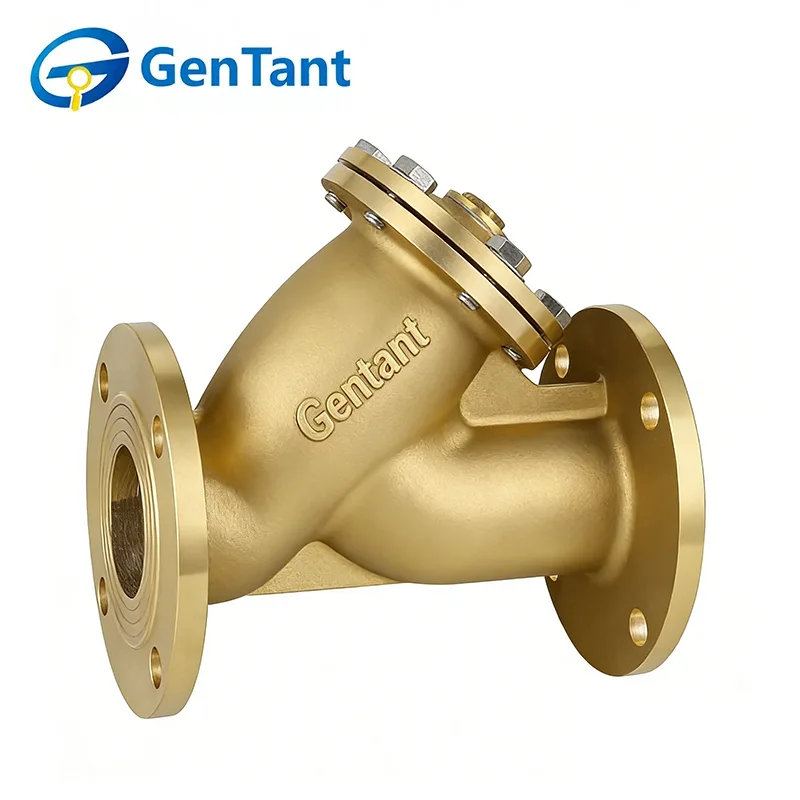

Válvula de filtro con bridas

Las válvulas de filtro con bridas son componentes esenciales diseñados para filtrar desechos, partículas e impurezas de líquidos y gases, protegiendo tuberías y equipos posteriores al tiempo que garantizan un funcionamiento fluido y eficiente del sistema. Con un diseño de conexión bridada, estas válvulas brindan una instalación segura, un mantenimiento sencillo y una alta capacidad de flujo, lo que las hace ideales para aplicaciones industriales, químicas y energéticas.

Característica y aplicación del producto

Las válvulas de filtro con bridas se caracterizan por sus extremos de brida atornillados, que brindan una integridad estructural superior y un sello a prueba de fugas para tuberías de gran diámetro. Su característica principal es la facilidad de mantenimiento en línea, lo que permite una rápida extracción del elemento filtrante en sistemas de alto flujo. Se aplican ampliamente en tuberías principales de edificios comerciales, sistemas de protección contra incendios y enfriadores HVAC de gran tamaño, donde se requieren conexiones seguras y una protección constante contra desechos grandes.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -20°C ≤ T ≤ 150°C

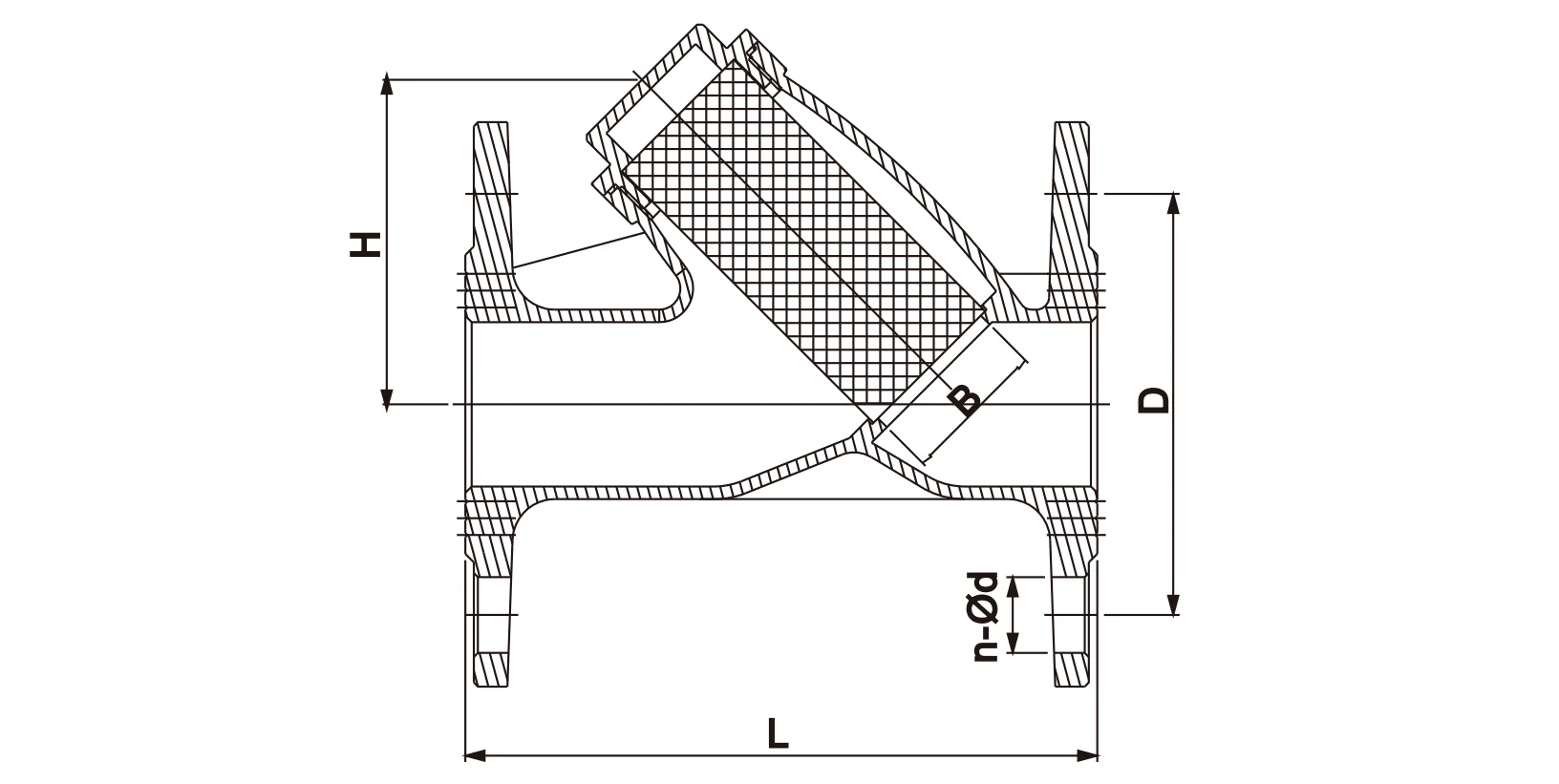

Dimensión del producto

Pautas de instalación

Preparación del sistema: Asegúrese de que la tubería esté limpia de todos los residuos de construcción antes de la instalación. Retire las tapas protectoras y verifique que la malla interior esté asentada correctamente.

Flujo direccional: Las válvulas de filtro con bridas son unidireccionales. Asegúrese de que la flecha en el cuerpo de la válvula apunte en la dirección del flujo de fluido. Para los filtros en Y, la carcasa de la malla debe apuntar hacia abajo para permitir que la gravedad ayude en la recolección de desechos.

Herramientas correctas: aplique una llave solo al extremo hexagonal más cercano al tubo que se está roscando. No aplique torsión a lo largo del cuerpo de la válvula, ya que esto puede causar una deformación permanente.

Sellado de roscas: Utilice cinta de PTFE o sellador estrictamente en las roscas macho de las tuberías. No permita que entre exceso de sellador en la válvula, ya que puede obstruir la malla del filtro.

Espaciado: Asegúrese de que haya suficiente espacio debajo de la tapa del filtro para permitir la extracción y limpieza de la pantalla durante el mantenimiento futuro.

Instrucciones de funcionamiento

Función: Estas válvulas de filtro con bridas están diseñadas para filtración mecánica únicamente. Son componentes pasivos que protegen equipos posteriores como bombas, medidores e intercambiadores de calor.

Puesta en servicio inicial: Después de que se inicie el sistema, controle la caída de presión a través del filtro. Una caída significativa indica que la pantalla ha acumulado residuos iniciales de "inicio" y requiere una limpieza inmediata.

Límites de presión: asegúrese de que las condiciones de funcionamiento no excedan los valores nominales de presión y temperatura estampados para evitar fallas en la carcasa.

Inspección y mantenimiento

Limpieza periódica: Desenrosque periódicamente la tapa del colador para retirar y limpiar la malla de acero inoxidable. La frecuencia depende de los niveles de sedimentos del fluido.

Inspección del sello: Inspeccione la junta de la tapa o la junta tórica cada vez que se abra el filtro. Reemplácelo si hay signos visibles de desgaste o aplanamiento para evitar fugas.

Cuidado del filtro: Limpiar la malla con un cepillo suave y agua. No utilice una rejilla dañada o deformada, ya que los residuos desviados dañarán los componentes posteriores.

Protocolo de seguridad: Nunca intente abrir la tapa del filtro mientras el sistema esté bajo presión. Aísle la sección y libere toda la presión interna antes de realizar el mantenimiento.

Compensación del sello: si se produce una fuga en la tapa, apriétela ligeramente. Si la fuga persiste, reemplace la junta en lugar de apretarla demasiado.
