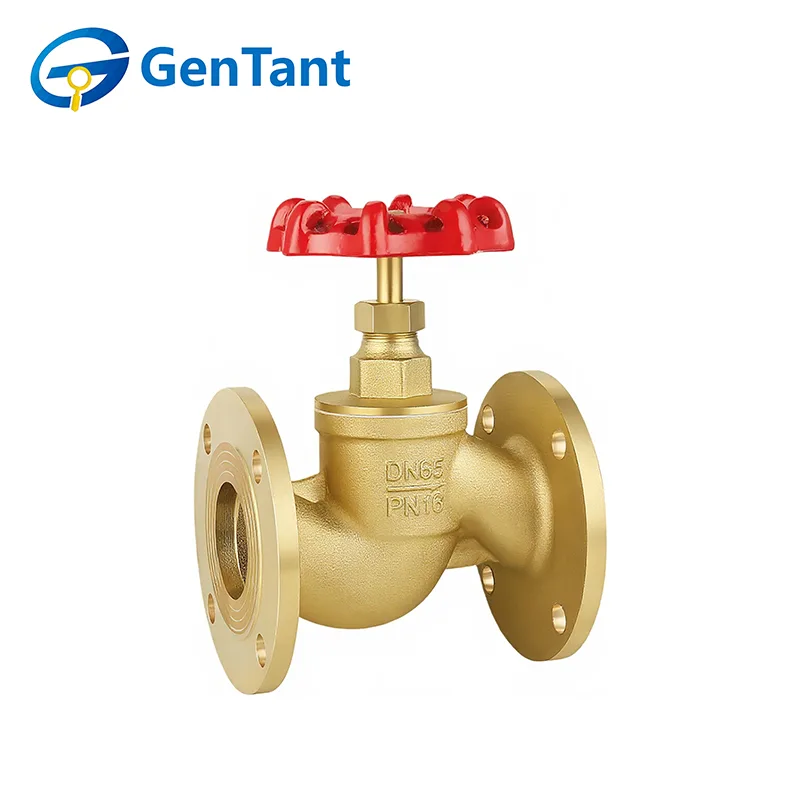

Válvula de globo con brida

Una válvula de globo con bridas es un dispositivo de control de flujo industrial robusto que se distingue por sus extremos con bridas, que facilitan una conexión atornillada segura a las bridas de la tubería. Su función principal es proporcionar estrangulación, regulación y cierre confiable precisos del flujo de fluido. La válvula funciona mediante un vástago de movimiento lineal que baja un disco o tapón perpendicularmente sobre un anillo de asiento fijo, creando un cambio característico en la dirección del flujo (a menudo una trayectoria en "S"). Este diseño permite un control de flujo ajustado y un sellado positivo. La conexión bridada la hace adecuada para instalaciones de alta integridad y resistentes a fugas en sistemas de presión media a alta que se encuentran en generación de energía, procesamiento químico, petróleo y gas, y aplicaciones HVAC a gran escala.

Característica y aplicación del producto

La válvula de globo con brida se distingue por sus conexiones finales atornilladas, lo que garantiza un sellado a prueba de fugas de alta resistencia y una fácil instalación en redes de tuberías más grandes. Su característica principal es el diseño de cuerpo en Z, que proporciona una precisión de aceleración excepcional y un cierre confiable. En los sectores residencial y comercial, se utiliza ampliamente para líneas principales de agua, sistemas de refrigeración HVAC y control de agua de alimentación de calderas, donde el mantenimiento frecuente y la regulación estable del flujo son esenciales.

Parámetro del producto

Especificación técnica

Presión nominal: 1,6 MPa

Medio de trabajo: agua, aceite, gases no corrosivos y no inflamables

Temperatura de funcionamiento: -20°C ≤ T ≤ 150°C

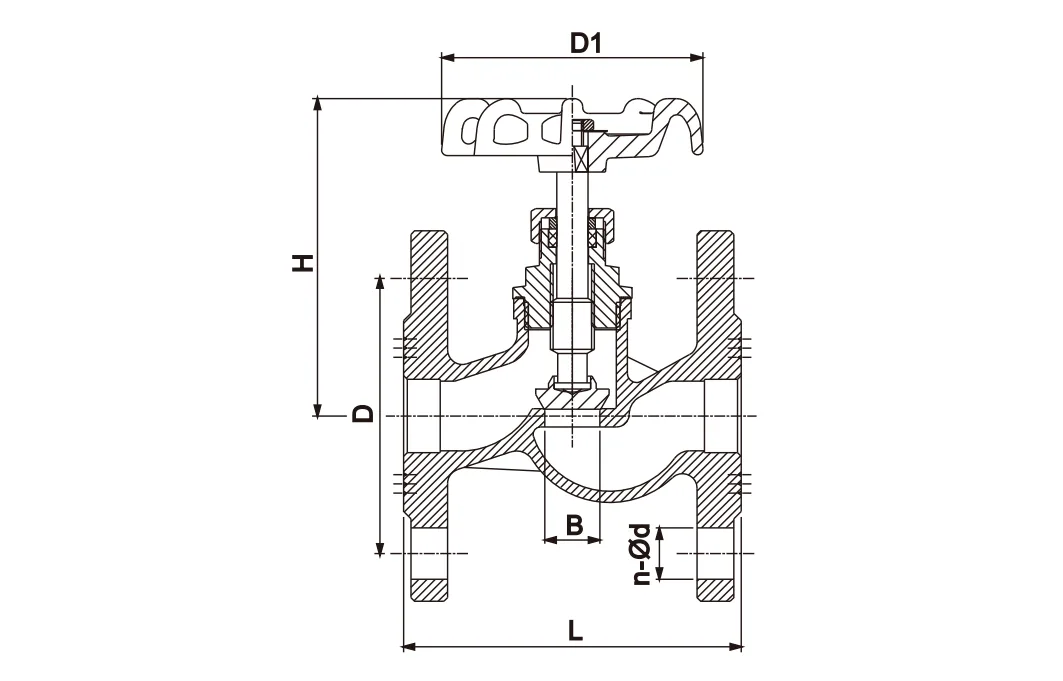

Dimensión del producto

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula de globo con bridas sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7. Para válvulas de compuerta y de globo, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

1. Las válvulas de compuerta y de globo se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

2. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

3.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

4. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen:

Válvulas de globo: Manija, tuerca de manija, empaquetadura, prensaestopas, tuerca prensaestopas, disco y asiento.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
