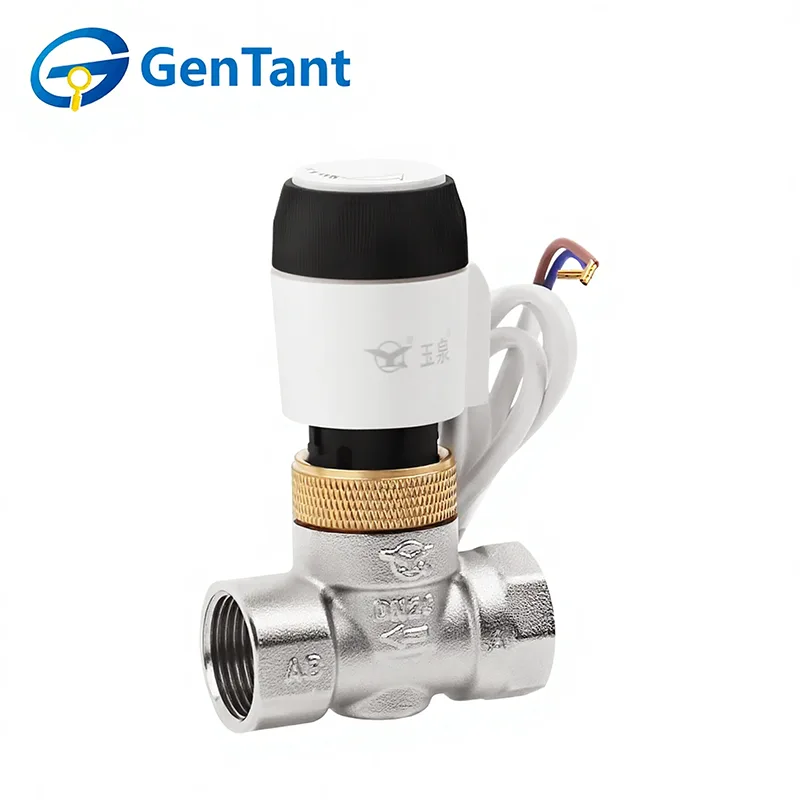

Válvula de globo motorizada

Las válvulas de globo motorizadas se utilizan ampliamente en sistemas de control de fluidos y gases para regular con precisión el flujo mediante accionamiento eléctrico automatizado, proporcionando un rendimiento de aceleración preciso, funcionamiento estable y capacidad de cierre confiable. La estructura de la válvula de globo permite un ajuste fino del flujo, lo que la hace ideal para aplicaciones que requieren un control preciso en sistemas industriales, comerciales y de energía.

Característica y aplicación del producto

Las válvulas de globo motorizadas cuentan con un actuador eléctrico de alto torque que acciona un obturador verticalmente para proporcionar una regulación lineal precisa. A diferencia de las válvulas de bola, su diseño permite una regulación y modulación del flujo ajustadas. Son esenciales para unidades de tratamiento de aire HVAC, sistemas de calefacción a vapor y enfriadores a gran escala donde mantener temperaturas específicas es fundamental. Su construcción robusta garantiza un rendimiento estable bajo alta presión.

Parámetro del producto

Características técnicas

Presión nominal: 1,6 MPa

Medio de trabajo: agua

Temperatura de funcionamiento: -10°C ≤ T ≤ 100°C

La rosca cumple con el estándar ISO228.

Pautas de instalación

1.Limpie y prepare minuciosamente el sistema de tuberías antes de instalar la válvula.

2.Antes de la instalación, retire las tapas protectoras de los extremos e inspeccione los puertos de la válvula y las superficies de asiento para asegurarse de que estén limpios.

3.Proporcione un soporte adecuado a la válvula para evitar tensiones al conectar las tuberías.

4.Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de servicio previstas.

5.Antes de poner la válvula en servicio, ciclarla completamente de abierta a cerrada para verificar un funcionamiento suave.

6.Después de la instalación, verifique que la tuerca prensaestopas esté correctamente apretada.

7.Para válvulas de globo motorizadas, se recomienda instalarlas con el vástago vertical y la manija de operación en la parte superior.

Instrucciones de funcionamiento

Las válvulas de compuerta y de globo se operan manualmente. Gire la manija en sentido antihorario para abrir y en sentido horario para cerrar.

Inspección y mantenimiento

1. Generalmente no se requieren inspecciones de rutina ni mantenimiento preventivo, aparte del ajuste ocasional de la empaquetadura del vástago y el ciclo periódico de la válvula de abierta a cerrada.

2.Si se produce una fuga en la empaquetadura, apriete la tuerca de la empaquetadura en el sentido de las agujas del reloj aproximadamente un cuarto de vuelta (o hasta que la fuga se detenga) para aumentar la presión de sellado en la empaquetadura del vástago. Nunca vuelva a empaquetar una válvula mientras esté bajo presión del sistema.

3. Cuando reemplace el vástago de la válvula, reemplace también el material de empaque.

Piezas de repuesto

En condiciones normales de funcionamiento, rara vez se necesitan piezas de repuesto. Los repuestos recomendados para cada tipo de válvula incluyen:

Válvulas de globo: Manija, tuerca de manija, empaquetadura, prensaestopas, tuerca prensaestopas, disco y asiento.

Al pedir piezas, proporcione el número de figura de la válvula, el tamaño, la pieza requerida y la edad aproximada.
